| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HELLOSIGNAL® OR OEM |
| الحد الأدنى لكمية: | 50 جهاز كمبيوتر شخصى |
| تفاصيل التغليف: | 10 قطعة / كيس بلاستيك |
| وقت التسليم: | عادة بعد 25 يومًا من استلام الإيداع. |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | لا حدود |
| متانة: | <0.3d تغيير نموذجي ، 200 نضوج | التبادل: | ≤0.2 ديسيبل |
|---|---|---|---|
| اختبار الإدراج والسحب: | 500 مرة ، IL ＜ 0.5dB | قوة الشد: | > 70N |
| درجة حرارة التشغيل (℃）: | -40 إلى + 85 درجة مئوية |
تم تصميم سلك تصحيح الألياف 12F MPO (MTP) -MPO (MTP) من أجل 40G QSFP + SR4
40G QSFP + CSR4 و 100G QSFP28 SR4 اتصالات مباشرة ومركز بيانات عالي الكثافة
| الكود الصهيوني | وصف صهيون | |||||||

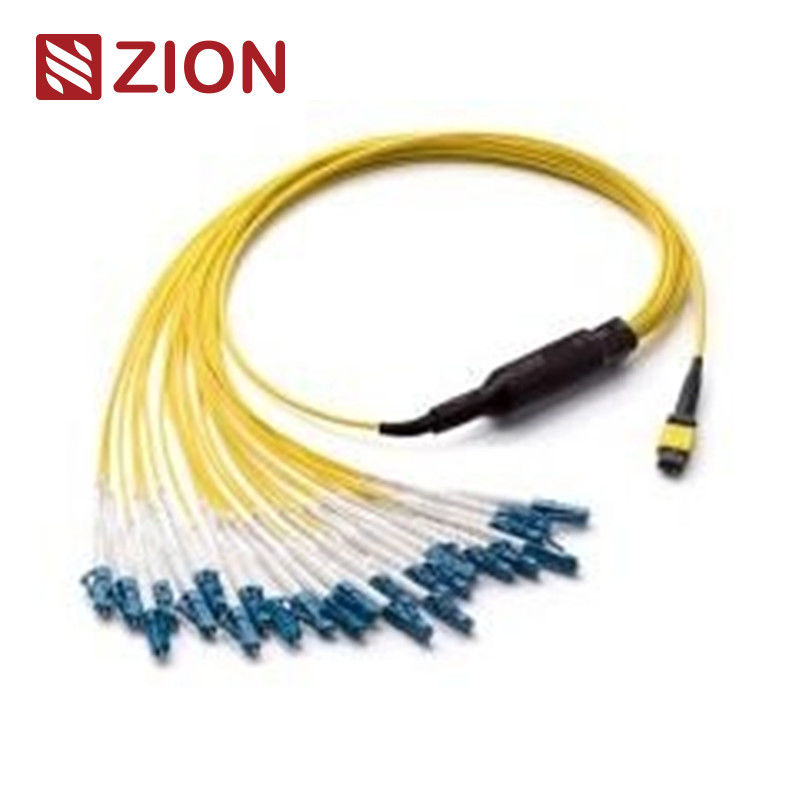

| ZCM11A52HIAX | 24F MPO SM كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | |||||||
| موصل MPO هو نوع من موصلات الألياف.MPO (Multi-Fiber Push On) هو نوع من موصلات الألياف متعددة النواة.يستخدم نظام MPO للربط المسبق للألياف عالية الكثافة حاليًا بشكل أساسي في تطبيق البيئات عالية الكثافة لمراكز البيانات ، وتطبيق الألياف الضوئية على المبنى ، وتطبيقات الاتصال الداخلي داخل معدات الإرسال والاستقبال الضوئية مثل الجهاز البصري ، 40 جرام ، 100 جرام ، QSFP +. | ||||||||
| يتم تمييز أنواع موصل MPO وفقًا للوائح IEC 61754-7: الأرقام الأساسية (رقم المصفوفة) ، رأس الذكر (ذكر ، أنثى) ، قطبية (كمبيوتر شخصي أو APC). | ||||||||
| 24 نواة MPO أنثى إلى 12 LC Duplex (12xLC uniboot ؛ 24 LC Simplex) 24F MPO- LC / SC / FC / ST يتم إنهاء الكابلات المستقيمة مع موصل MPO و LC / SC / FC / ST على كلا الطرفين.ال تم تحسين 24 قطعة (12 قطعة لـ LC uniboot ؛ 24 LC Simplex) لتناسب 40G QSFP + PLR4 إلى 10G SFP + LR البصريات المباشرة وتطبيقات مركز البيانات عالية الكثافة.لها نفس الطول.إنه مصمم خصيصًا لترقيع الألياف عالي الكثافة في مراكز البيانات التي تحتاج إلى توفير المساحة وتقليل مشاكل إدارة الكابلات. |
||||||||
| 24F MPO- LC / SC / FC / ST كبلات تسخير مستقيمة مصممة لحلول التوصيل البيني 100GBASE-SR10 CXP / CFP و 100GBASE-LR4 ومركز البيانات عالي الكثافة.تم تحسينه لتطبيقات مركز البيانات عالي الكثافة 10/40 / 100G.يتم استخدام كابل تسخير 24 ليفي هذا لتوصيل (12) SFP + بلوحة محول MPO وجذع MPO. | ||||||||
المعيار الصناعي للموصلات:
| موصل | مرجع | تفاصيل السكن | ||||||
| MPO Singlemode | IEC 61754-7 | SM APC: موصلات خضراء + التمهيد الأسود (خسارة قياسية MPO) SM APC: موصلات صفراء + التمهيد الأسود (خسارة فائقة منخفضة MPO) |
||||||
| MPO Multimode | IEC 61754-7 | OM1 & OM2 PC: موصلات بيج + التمهيد الأسود (Standard Loss MPO) كمبيوتر OM3 و OM4: موصلات Aqua + التمهيد الأسود (قياسي وفائق خسارة منخفضة MPO) OM3 & OM4 PC: موصلات Heather Violet + التمهيد الأسود (خسارة قياسية MPO) |
||||||
| يفي بمعيار IEC IEC-61754-7 ؛IEC61755 ، Telcordia GR-1435-CORE ، JIS C5982 ؛الكابلات الهيكلية المتوافقة مع TIA-604-5 (FOCIS5) وفقًا لـ TIA-568-C | ||||||||
| 10G متوافقة مع القنوات الليفية | ||||||||
| 40 جرام و 100 جرام IEEE 802.3 |
المعيار الصناعي للموصلات الأخرى:
| SC: TIA / EIA و FOCIS3 و GR-326.NTT-SC IEC61754-4 و JIS C5973 | ||||||||
| LC: TIA / EIA ، FOCIS10 ، GR-326 EIA / TIA-604-10 ، IEC61754-20 و JIS C5973. | ||||||||
| FC: EIA / TIA-604-04 ، FOCIS4 ، NTT-FC ، GR-326.IEC61754-13 و JIS C5973 | ||||||||
| ST: TIA / EIA ، FOCIS2 ، GR-326.IEC61754-2 و JIS C5973 إلخ | ||||||||
| E2000: IEC61754-15 |
متاح لى
| G657A1 MPO-LC ، MPO-SCوMPO-FCوMPO-SCوMPO-STوMPO-E2000 | ||||||||
| G657A2 / B2 MPO-LC ، MPO-SCوMPO-FCوMPO-SCوMPO-STوMPO-E2000 | ||||||||
| G657B3 MPO-LC ، MPO-SCوMPO-FCوMPO-SCوMPO-STوMPO-E2000 | ||||||||
| OM1 62.5 / 125 MPO-LC ، MPO-SCوMPO-FCوMPO-SCوMPO-STوMPO-E2000 | ||||||||
| OM2 50/125 MPO-LC ، MPO-SCوMPO-FCوMPO-SCوMPO-STوMPO-E2000 | ||||||||
| OM3 50/125 MPO-LC ، MPO-SCوMPO-FCوMPO-SCوMPO-STوMPO-E2000 | ||||||||
| OM4 50/125 MPO-LC ، MPO-SCوMPO-FCوMPO-SCوMPO-STوMPO-E2000 | ||||||||
| OM5 50/125 MPO-LC ، MPO-SCوMPO-FCوMPO-SCوMPO-STوMPO-E2000 |
المواصفات البصرية:
| عناصر المواصفات. | وضع فردي (مصقول 8 درجات APC) | Multimode (PC Flat polish) | ||||||
| خسارة nsertion (MPO) (إيك 61300-3-34) |
خسارة قياسية:≤0.75 ديسيبل (حد أقصى) ، ≤0.50 ديسيبل (نموذجي) خسارة منخفضة للغاية:≤0.35 ديسيبل (حد أقصى) ، ≤0.20 ديسيبل (نموذجي) |
خسارة قياسية:≤0.6 ديسيبل (حد أقصى) ، ≤0.50 (نموذجي) خسارة منخفضة للغاية:≤0.35 ديسيبل (حد أقصى) ، ≤0.20 ديسيبل (نموذجي) |
||||||
| خسارة الإدراج (LC / SC / FC / ST) (إيك 61300-3-6) |
≤0.3 ديسيبل | ≤0.3 ديسيبل | ||||||
| خسارة العودة (MPO) | ≥ 60 ديسيبل(8 درجة تلميع) | ≥25 ديسيبل | ||||||
| خسارة العودة (LC / SC / FC / ST) | APC≥60dB ؛UPC≥50 ديسيبل | ≥35 ديسيبل | ||||||
| متانة | <0.3 ديسيبل تغيير نموذجي ، 200 نضوج | |||||||
| التبادل | ≤0.2 ديسيبل | |||||||
| اختبار الإدراج والسحب | 500 مرة ، إيل＜0.5 ديسيبل | |||||||
| قوة الشد | > 70N | |||||||
| درجة حرارة التشغيل (℃) | · -40 إلى + 85 درجة مئوية | |||||||
سمات:
| خسارة إدخال منخفضة ، خسارة عودة عالية | ||||||||
| موصل متعدد الألياف قائم على MT و 4،8،12 و 24 نهاية وتجميعات موصلات الألياف | ||||||||
| حل اقتصادي لإنهاء الألياف بكميات كبيرة | ||||||||
| مصممة لتطبيقات SM و MM ذات الخسارة المنخفضة والخسارة القياسية | ||||||||
| تتوفر خيارات كابل دائري متين وكابل بيضاوي وشريط مكشوف | ||||||||
| العلب المرمزة بالألوان متاحة للتمييز بين نوع الألياف ونوع التلميع و / أو درجة الموصل | ||||||||
| جيد في التكرار والتبادل |
تتضمن مزايا كابل / كابل MTP / MPO Patch بشكل عام ما يلي:
| جودة عالية - كابلات MTP / MPO Patch / الكابلات الرئيسية منتهية مسبقًا في المصنع واختبارها وتعبئتها جنبًا إلى جنب مع تقارير الاختبار.هذه التقارير بمثابة وثائق طويلة الأجل ومراقبة الجودة. | ||||||||
| تقليل حجم الكبل - كبلات MTP / MPO Patch / الكابلات الرئيسية لها أقطار صغيرة جدًا ، مما يقلل من حجم الكبل ويحسن ظروف تكييف الهواء في مراكز البيانات | ||||||||
| توفير الوقت - من خلال تصميم التوصيل والتشغيل الخاص ، يمكن دمج كبلات MTP / MPO Patch / الكابلات الرئيسية وتوصيلها على الفور. فهي تساعد بشكل كبير في تقليل وقت التثبيت. |
طلب:
| 24F MPO- LC / SC / FC / ST كبلات تسخير مستقيمة مصممة لحلول التوصيل البيني 100GBASE-SR10 CXP / CFP و 100GBASE-LR4 ومركز البيانات عالي الكثافة.تم تحسينه لتطبيقات مركز البيانات عالي الكثافة 10/40 / 100G. يستخدم كابل تسخير الألياف 24 هذا لتوصيل (12) SFP + في لوحة محول MPO وجذع MPO | ||||||||
| جميع موصلات MPO الخاصة بشركة OMC هي من Senko / Nissin / Sumitomo.MPO Fiber Patch Cord هو نوع من مجموعات الكابلات عالية الكثافة التي تستخدم بشكل عام في ثلاثة مجالات. | ||||||||
| تطبيق مركز البيانات مع بيئة درجة عالية الكثافة | ||||||||
| الألياف الضوئية للمبنى | ||||||||
| تطبيق الموصل الداخلي في معدات الألياف. |
قواعد التسمية ومعلومات تأكيد الطلب:
كابلات تسخير مباشرة MPO-LC من Zion Communication
| الكود الصهيوني | وصف صهيون | |||||||
| 7236037 | ZCM11A12HIAX | 8F MPO SM كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
| 7236038 | ZCM11A22HIAX | 12F MPO SM كابلات الألياف البصرية MPO-LC 2.0mm مستقيم تسخير | ||||||
| 7236039 | ZCM11A52HIAX | 24F MPO SM كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
| 7236040 | ZCM11A17HAAX | 8F MPO OM3 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
| 7236041 | ZCM11A27HAAX | 12F MPO OM3 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
| 7236042 | ZCM11A57HAAX | 24F MPO OM3 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
| 7236043 | ZCM11A18HMAX | 8F MPO OM4 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
| 7236044 | ZCM11A28HMAX | 12F MPO OM4 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
| 7236045 | ZCM11A58HMAX | 24F MPO OM4 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
| 7236046 | ZCM21A12HIAX | 8F MTP SM كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
| 7236047 | ZCM21A22HIAX | 12F MTP SM كابلات الألياف البصرية MPO-LC 2.0mm مستقيم تسخير | ||||||
| 7236048 | ZCM21A52HIAX | 24F MTP SM كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
| 7236049 | ZCM21A17HAAX | 8F MTP OM3 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
| 7236050 | ZCM21A27HAAX | 12F MTP OM3 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
| 7236051 | ZCM21A57HAAX | 24F MTP OM3 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
| 7236052 | ZCM21A18HMAX | 8F MTP OM4 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
| 7236053 | ZCM21A28HMAX | 12F MTP OM4 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
| 7236054 | ZCM21A58HMAX | 24F MTP OM4 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
| موصل | القناة الليفية | |||||||
تساعد ثلاث طرق اتصال في الحفاظ على قطبية MTP / MPO الصحيحة
MPO –24 x LC Simplex هيكل من النوع 1
MPO –12 x LC هيكل مزدوج من النوع 2-Type A
MPO –12 x LC هيكل مزدوج من النوع 2-النوع B.
MPO –12 x LC هيكل مزدوج من النوع 2-Type C.
MPO - قطبية MPO –12 x Uniboot LC هيكل من النوع 3
تفاصيل المواد
التعبئة والتغليف
| تم وضع علامة على حزمة كبلات الألياف الضوئية سهلة الحمل والمحمية جيدًا بواسطة OMC كإعداد افتراضي. حجم الكرتون القياسي: 34 * 22 * 15 سم ؛44 * 34 * 24 سم ؛54 * 39 * 34 سم.يعتمد الكرتون الذي سيتم استخدامه على البضائع الكمية.يمكن تخصيص التعبئة. | ||||||||
خدمة OEM / ODM لك
| 1. لون الكابل ، كلمة الطباعة ، مادة سترة الكابل ، لون الموصل | ||||||||
| 2. تسمية OEM ، تحديد الحلقة ، تسمية الكابلوصندوق ، علامات الشحن | ||||||||
| 3. مستوى جودة مختلف. |
