متانة: | <0.3d تغيير نموذجي ، 200 نضوج | التبادل: | ≤0.2 ديسيبل |
---|---|---|---|
اختبار الإدراج والسحب: | 500 مرة ، IL < 0.5dB | قوة الشد: | > 70N |
درجة حرارة التشغيل (℃): | -40 إلى + 85 درجة مئوية |
الكود الصهيوني | وصف صهيون | |||||||

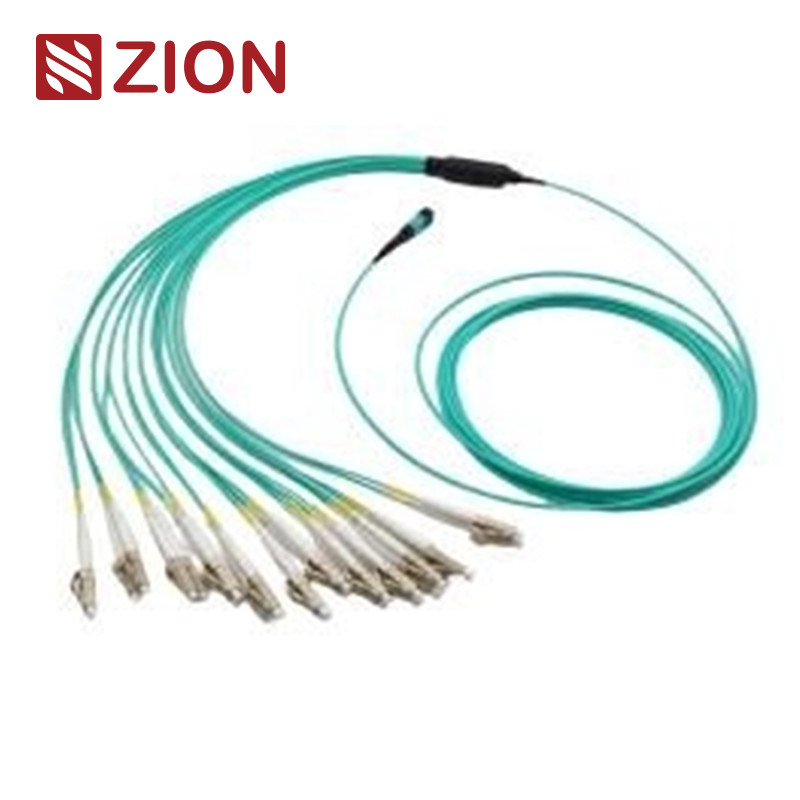

ZCM11A17HAAX | 8F MPO OM3 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | |||||||
موصل MPO هو نوع من موصلات الألياف.MPO (Multi-Fiber Push On) هو نوع من موصلات الألياف متعددة النواة.يستخدم نظام MPO للربط المسبق للألياف عالية الكثافة حاليًا بشكل أساسي في تطبيق البيئات عالية الكثافة لمراكز البيانات ، وتطبيق الألياف الضوئية على المبنى ، وتطبيقات الاتصال الداخلي داخل معدات الإرسال والاستقبال الضوئية مثل الجهاز البصري ، 40 جرام ، 100 جرام ، QSFP +. | ||||||||
يتم تمييز أنواع موصل MPO وفقًا للوائح IEC 61754-7: الأرقام الأساسية (رقم المصفوفة) ، رأس الذكر (ذكر ، أنثى) ، قطبية (كمبيوتر شخصي أو APC). | ||||||||
8 نوى MPO إلى Duplex (4xLC uniboot) ؛ Simplex (4xLC) مجموعات كابلات تسخير مستقيمة. يتم إنهاء كابلات التثبيت المستقيمة MPO- LC / SC / FC / ST بموصل MPO و LC / SC / FC / ST على كلا الطرفين.تم تحسين كبلات التهوية 8pcsDuplex (4xLC uniboot) ؛ Simplex (4xLC) للتوصيل المباشر لبصريات 40G QSFP + PLR4 إلى 10G SFP + LR وتطبيقات مركز البيانات عالية الكثافة.لها نفس الطول.إنه مصمم خصيصًا لترقيع الألياف عالي الكثافة في مراكز البيانات التي تحتاج إلى توفير المساحة وتقليل مشاكل إدارة الكابلات. |
||||||||
تم تحسين كابلات التسخير المستقيمة SM 8F MPO- LC / SC / FC / ST لتوصيل بصريات 40G QSFP + PLR4 إلى 10G SFP + LR وتطبيقات مركز البيانات عالية الكثافة. 4) منافذ SFP + بدون لوحات ترقيع أو جذوع وسيطة بينهما. |
المعيار الصناعي للموصلات:
موصل | مرجع | تفاصيل السكن | ||||||
MPO Singlemode | IEC 61754-7 | SM APC: موصلات خضراء + التمهيد الأسود (خسارة قياسية MPO) SM APC: موصلات صفراء + التمهيد الأسود (خسارة فائقة منخفضة MPO) |
||||||
MPO Multimode | IEC 61754-7 | OM1 & OM2 PC: موصلات بيج + التمهيد الأسود (Standard Loss MPO) كمبيوتر OM3 و OM4: موصلات Aqua + التمهيد الأسود (قياسي وفائق خسارة منخفضة MPO) OM3 & OM4 PC: موصلات Heather Violet + التمهيد الأسود (خسارة قياسية MPO) |
يفي بمعيار IEC IEC-61754-7 ؛IEC61755 ، Telcordia GR-1435-CORE ، JIS C5982 ؛الكابلات الهيكلية المتوافقة مع TIA-604-5 (FOCIS5) وفقًا لـ TIA-568-C | ||||||||
10G متوافقة مع القنوات الليفية | ||||||||
40 جرام و 100 جرام IEEE 802.3 |
المعيار الصناعي للموصلات الأخرى:
SC: TIA / EIA و FOCIS3 و GR-326.NTT-SC IEC61754-4 و JIS C5973 | ||||||||
LC: TIA / EIA ، FOCIS10 ، GR-326 EIA / TIA-604-10 ، IEC61754-20 و JIS C5973. | ||||||||
FC: EIA / TIA-604-04 ، FOCIS4 ، NTT-FC ، GR-326.IEC61754-13 و JIS C5973 | ||||||||
ST: TIA / EIA ، FOCIS2 ، GR-326.IEC61754-2 و JIS C5973 إلخ | ||||||||
E2000: IEC61754-15 |
متاح لى
G657A1 MPO-LC ، MPO-SCوMPO-FCوMPO-SCوMPO-STوMPO-E2000 | ||||||||
G657A2 / B2 MPO-LC ، MPO-SCوMPO-FCوMPO-SCوMPO-STوMPO-E2000 | ||||||||
G657B3 MPO-LC ، MPO-SCوMPO-FCوMPO-SCوMPO-STوMPO-E2000 | ||||||||
OM1 62.5 / 125 MPO-LC ، MPO-SCوMPO-FCوMPO-SCوMPO-STوMPO-E2000 | ||||||||
OM2 50/125 MPO-LC ، MPO-SCوMPO-FCوMPO-SCوMPO-STوMPO-E2000 | ||||||||
OM3 50/125 MPO-LC ، MPO-SCوMPO-FCوMPO-SCوMPO-STوMPO-E2000 | ||||||||
OM4 50/125 MPO-LC ، MPO-SCوMPO-FCوMPO-SCوMPO-STوMPO-E2000 | ||||||||
OM5 50/125 MPO-LC ، MPO-SCوMPO-FCوMPO-SCوMPO-STوMPO-E2000 |
المواصفات البصرية:
عناصر المواصفات. | وضع فردي (مصقول 8 درجات APC) | Multimode (PC Flat polish) | ||||||
خسارة nsertion (MPO) (إيك 61300-3-34) |
خسارة قياسية:≤0.75 ديسيبل (حد أقصى) ، ≤0.50 ديسيبل (نموذجي) خسارة منخفضة للغاية:≤0.35 ديسيبل (حد أقصى) ، ≤0.20 ديسيبل (نموذجي) |
خسارة قياسية:≤0.6 ديسيبل (حد أقصى) ، ≤0.50 (نموذجي) خسارة منخفضة للغاية:≤0.35 ديسيبل (حد أقصى) ، ≤0.20 ديسيبل (نموذجي) |
||||||
خسارة الإدراج (LC / SC / FC / ST) (إيك 61300-3-6) |
≤0.3 ديسيبل | ≤0.3 ديسيبل | ||||||
خسارة العودة (MPO) | ≥ 60 ديسيبل(8 درجة تلميع) | ≥25 ديسيبل | ||||||
خسارة العودة (LC / SC / FC / ST) | APC≥60dB ؛UPC≥50 ديسيبل | ≥35 ديسيبل | ||||||
متانة | <0.3 ديسيبل تغيير نموذجي ، 200 نضوج | |||||||
التبادل | ≤0.2 ديسيبل | |||||||
اختبار الإدراج والسحب | 500 مرة ، إيل<0.5 ديسيبل | |||||||
قوة الشد | > 70N | |||||||
درجة حرارة التشغيل (℃) | · -40 إلى + 85 درجة مئوية |
سمات:
خسارة إدخال منخفضة ، خسارة عودة عالية | ||||||||
موصل متعدد الألياف قائم على MT و 4،8،12 و 24 نهاية وتجميعات موصلات الألياف | ||||||||
حل اقتصادي لإنهاء الألياف بكميات كبيرة | ||||||||
مصممة لتطبيقات SM و MM ذات الخسارة المنخفضة والخسارة القياسية | ||||||||
تتوفر خيارات كابل دائري متين وكابل بيضاوي وشريط مكشوف | ||||||||
العلب المرمزة بالألوان متاحة للتمييز بين نوع الألياف ونوع التلميع و / أو درجة الموصل | ||||||||
جيد في التكرار والتبادل |
تتضمن مزايا كبل / كابل MTP / MPO Patch بشكل عام ما يلي:
جودة عالية - كبلات MTP / MPO Patch / الكابلات الرئيسية منتهية مسبقًا في المصنع ، وتم اختبارها وتعبئتها جنبًا إلى جنب مع تقارير الاختبار.هذه التقارير بمثابة وثائق طويلة الأجل ومراقبة الجودة. | ||||||||
تقليل حجم الكبل - كبلات MTP / MPO Patch / الكابلات الرئيسية لها أقطار صغيرة جدًا ، مما يقلل من حجم الكبل ويحسن ظروف تكييف الهواء في مراكز البيانات | ||||||||
توفير الوقت - من خلال تصميم التوصيل والتشغيل الخاص ، يمكن دمج كبلات MTP / MPO Patch / الكابلات الرئيسية وتوصيلها على الفور. فهي تساعد بشكل كبير في تقليل وقت التثبيت. |
طلب:
تم تحسين كابلات SM 8F MPO- LC / SC / FC / ST للتوصيل المباشر لبصريات 40G QSFP + PLR4 إلى 10G SFP + LR وتطبيقات مركز البيانات عالية الكثافة. | ||||||||
يتم استخدام كابل تسخير الألياف المكون من 8 للتوصيل المباشر بين QSFP + إلى (4) منافذ SFP + بدون لوحات توصيل أو قنوات وسيطة بينهما | ||||||||
جميع موصلات MPO الخاصة بشركة OMC من Senko / Nissin / Sumitomo.MPO Fiber Patch Cord هو نوع من مجموعات الكابلات عالية الكثافة التي تستخدم بشكل عام في ثلاثة مجالات. | ||||||||
تطبيق مركز البيانات مع بيئة درجة عالية الكثافة | ||||||||
الألياف الضوئية للمبنى | ||||||||
تطبيق الموصل الداخلي في معدات الألياف. |
قواعد التسمية ومعلومات تأكيد الطلب:
كابلات تسخير مباشرة MPO-LC من Zion Communication
الكود الصهيوني | وصف صهيون | |||||||
7236037 | ZCM11A12HIAX | 8F MPO SM كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
7236038 | ZCM11A22HIAX | 12F MPO SM كابلات الألياف البصرية MPO-LC 2.0mm مستقيم تسخير | ||||||
7236039 | ZCM11A52HIAX | 24F MPO SM كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
7236040 | ZCM11A17HAAX | 8F MPO OM3 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
7236041 | ZCM11A27HAAX | 12F MPO OM3 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
7236042 | ZCM11A57HAAX | 24F MPO OM3 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
7236043 | ZCM11A18HMAX | 8F MPO OM4 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
7236044 | ZCM11A28HMAX | 12F MPO OM4 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
7236045 | ZCM11A58HMAX | 24F MPO OM4 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
7236046 | ZCM21A12HIAX | 8F MTP SM كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
7236047 | ZCM21A22HIAX | 12F MTP SM كابلات الألياف البصرية MPO-LC 2.0mm مستقيم تسخير | ||||||
7236048 | ZCM21A52HIAX | 24F MTP SM كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
7236049 | ZCM21A17HAAX | 8F MTP OM3 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
7236050 | ZCM21A27HAAX | 12F MTP OM3 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
7236051 | ZCM21A57HAAX | 24F MTP OM3 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
7236052 | ZCM21A18HMAX | 8F MTP OM4 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
7236053 | ZCM21A28HMAX | 12F MTP OM4 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
7236054 | ZCM21A58HMAX | 24F MTP OM4 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة |
موصل | القناة الليفية |
تساعد ثلاث طرق اتصال في الحفاظ على قطبية MTP / MPO الصحيحة
MPO –8 x LC Simplex هيكل من النوع 1
MPO –4 x LC مزدوج الهيكل من النوع 2
MPO –4 x Uniboot LC هيكل من النوع 3
تفاصيل المواد
التعبئة والتغليف
تم وضع علامة على حزمة كبلات الألياف الضوئية سهلة الحمل والمحمية جيدًا بواسطة OMC كإعداد افتراضي. حجم الكرتون القياسي: 34 * 22 * 15 سم ؛44 * 34 * 24 سم ؛54 * 39 * 34 سم.يعتمد الكرتون الذي سيتم استخدامه على البضائع الكمية.يمكن تخصيص التعبئة. | ||||||||
خدمة OEM / ODM لك
1. لون الكابل ، كلمة الطباعة ، مادة سترة الكابل ، لون الموصل | ||||||||
2. تسمية OEM ، تحديد الحلقة ، تسمية الكابلوصندوق ، علامات الشحن | ||||||||
3. مستوى جودة مختلف. |
