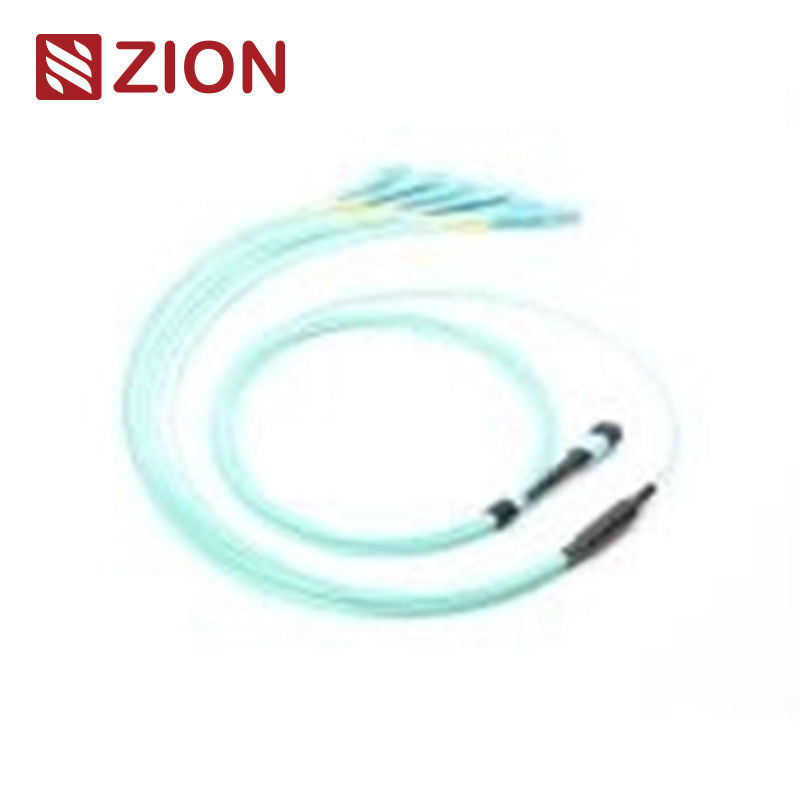

12 ألياف MPO إلى LC OM3 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة

رمز صهيون ووصفه

رمز " زايون " ZCM11A27HAAX

الوصف:

الـZCM11A27HAAXهو12F MPO OM3 MPO-LC 2.0mm كابل السيطرة المباشرةمصممة خصيصاً للبيانات عالية الكثافة

التطبيقات المركزية ، والألياف الضوئية إلى بناء الاتصالات ، والاتصالات الداخلية داخل معدات المرسلات البصرية (على سبيل المثال ، 40G ، 100G QSFP +).

الخصائص الرئيسية:

• MPO (متعددة الألياف الدفع على)المرفق: هو مرفق الألياف الضوئية عالي الكثافة يستخدم عادة في مراكز البيانات وشبكات الألياف الضوئية.
• تكوين الألياف: 12 ألياف MPO إلى 6 كابلات LC مزدوجة (6xLC uniboot ؛ 12 LC simplex).
• الأداء: محسّنة ل40G QSFP+ PLR4 إلى 10G SFP+ LRالاتصالات المباشرة، مما يسمح بنقل البيانات بكفاءة مع الحد الأدنى من الكابلات وتقليل الفوضى في البيئات عالية الكثافة.
• تصميم الكابلات: كابلات الحزام المستقيمة، مصممة لتوفير المساحة وسهولة إدارة الكابلات في مراكز البيانات.
• التطبيقات: مثالية لتطبيقات مركز البيانات عالية الكثافة 40G LR4 PSM و 40GBASE-SR4 و 40G QSFP + PLR4 و 10/40/100G.

المعيار الصناعي للموصلات:

• MPO وضع واحد: IEC 61754-7 (SM APC: الاتصالات الخضراء + الحذاء الأسود لـ MPO الخسارة القياسية ، SM APC: الاتصالات الصفراء + الحذاء الأسود لـ MPO الخسارة المنخفضة للغاية)
• MPO Multimode: IEC 61754-7 (OM1 و OM2 PC: الاتصالات البيج + الحذاء الأسود ل MPO الضياع القياسي ، OM3 و OM4 PC: الاتصالات Aqua + الحذاء الأسود)
• الموصلات الأخرى: SC ، LC ، FC ، ST ، و E2000 ، جميعها تلبي معاييرها الصناعية (على سبيل المثال ، TIA / EIA ، FOCIS3 ، GR-326).

المواصفات البصرية:

• خسارة الإدراج (MPO):
  • الخسارة القياسية: ≤0.75dB (أكثر) ، ≤0.50dB (عادة)
  • خسارة منخفضة للغاية: ≤0.35dB (أكثر) ، ≤0.20dB (عادة)
• خسارة الإدراج (LC/SC/FC/ST): ≤0.3dB
• خسارة العائد (MPO): ≥60dB (للموضة الفردية مع بريق APC 8 درجات)
• الخسارة العائدة (LC/SC/FC/ST): APC ≥60dB، UPC ≥50dB
• المدى الطويل: <0.3dB التغيير النموذجي بعد 200 التزاوج ، 500 دورة إدخال سحب مع IL <0.5dB
• قوة الشد: >70N
• درجة حرارة العمل: -40°C إلى +85°C

الخصائص:

• انخفاض خسارة الإدراج: يضمن الحد الأدنى من تدهور الإشارة
• خسارة عالية العائد: يوفر أداء أعلى عن طريق تقليل الانعكاسات.
• رابط متعدد الألياف على أساس MT: متوفر في تشكيلات الألياف 4، 8، 12، و24 لإنهاء الكتلة.
• خيارات الكابلات الصلبة: متوفرة في كابلات مستديرة أو بيضاوية أو شريط عارية ، مصممة للتعامل مع البيئات عالية الكثافة.
• المباني المرموقة بالألوان: متوفرة لتمييز نوع الألياف ، نوع البولندي ، ودرجة المكونات.
• قابلية التكرار والتبادل: أداء موثوق ومتسق.

مزايا كابلات MTP/MPO:

• جودة عالية: المصنع تم إتمامها مسبقًا واختبارها وتعبئتها مع تقارير الاختبار لضمان الجودة.
• توفير المساحة: القياسات الصغيرة تقلل من حجم الكابلات وتحسن تكييف الهواء في مراكز البيانات.
• توفير الوقت: تصميم "بلوغ اند بلاي" يقلل من وقت التثبيت من خلال السماح باستخدام فوري.

التطبيقات:

• مركز البيانات: تم تحسينها لتصحيح الألياف عالية الكثافة ، مما يتيح اتصالات سريعة وفعالة بين المعدات عالية السرعة مثل منافذ QSFP + و SFP +.
• الألياف البصرية للمباني: يدعم نشر الألياف للاتصالات بين المباني.
• اتصالات المعدات الداخلية: تستخدم داخل الأجهزة البصرية للاتصالات الداخلية في معدات الشبكات.

قواعد تسمية ومعلومات تأكيد الطلب:

كابلات التوصيل المباشرة من شركة "زايون"

• 7236037 ZCM11A12HIAX: : 8F MPO SM ألياف ضوئية MPO-LC 2.0mm كابلات الحزام المستقيم

• 7236038 ZCM11A22HIAX: : 12F MPO SM ألياف ضوئية MPO-LC 2.0mm كابلات الحزام المستقيم

• 7236039 ZCM11A52HIAX: : 24F MPO SM ألياف ضوئية MPO-LC 2.0mm كابلات الحزام المستقيم

• 7236040 ZCM11A17HAAX: : 8F MPO OM3 ألياف ضوئية MPO-LC 2.0mm كابلات الحزام المستقيم

• 7236041 ZCM11A27HAAX: : 12F MPO OM3 ألياف ضوئية MPO-LC 2.0mm كابلات الحزام المستقيم

• 7236042 ZCM11A57HAAX: : 24F MPO OM3 ألياف ضوئية MPO-LC 2.0mm كابلات الحزام المستقيم

• 7236043 ZCM11A18HMAX: : 8F MPO OM4 ألياف ضوئية MPO-LC 2.0mm كابلات الحزام المستقيم

• 7236044 ZCM11A28HMAX: : 12F MPO OM4 الألياف البصرية MPO-LC 2.0mm كابلات الحزام المستقيم

• 7236045 ZCM11A58HMAX: : 24F MPO OM4 الألياف البصرية MPO-LC 2.0mm كابلات الحزام المستقيم

• 7236046 ZCM21A12HIAX: : 8F MTP SM ألياف ضوئية MPO-LC 2.0mm كابلات الحزام المستقيم

• 7236047 ZCM21A22HIAX: : 12F MTP SM ألياف ضوئية MPO-LC 2.0mm كابلات الحزام المستقيم

• 7236048 ZCM21A52HIAX: : 24F MTP SM ألياف ضوئية MPO-LC 2.0mm كابلات الحزام المستقيم

• 7236049 ZCM21A17HAAX: : 8F MTP OM3 الألياف البصرية MPO-LC 2.0mm كابلات الحزام المستقيم

• 7236050 ZCM21A27HAAX: : 12F MTP OM3 الألياف الضوئية MPO-LC 2.0mm كابلات الحزام المستقيم

• 7236051 ZCM21A57HAAX: : 24F MTP OM3 الألياف البصرية MPO-LC 2.0mm كابلات الحزام المستقيم

• 7236052 ZCM21A18HMAX: : 8F MTP OM4 الألياف البصرية MPO-LC 2.0mm كابلات الحزام المستقيم

• 7236053 ZCM21A28HMAX: : 12F MTP OM4 الألياف البصرية MPO-LC 2.0mm كابلات الحزام المستقيم

• 7236054 ZCM21A58HMAX: : 24F MTP OM4 الألياف البصرية MPO-LC 2.0mm كابلات الحزام المستقيم

قناة الألياف اللاصقة

ثلاث طرق اتصال تساعد على الحفاظ على قطبية MTP/MPO الصحيحة

الهيكل MPO 12 × LC البسيط - النوع 1

الهيكل المزدوج MPO 6 × LC النوع 2 النوع A

الهيكل المزدوج MPO 6 × LC النوع 2-النوع B

الـ MPO ‬قطبية الـ MPO ‬6 × الـ Uniboot LC Structure-Type 3

تفاصيل المواد

التعبئة

هذه الحزمة سهلة الاستخدام والمحمية جيداً من كابلات الألياف الضوئية

حجم الكرتون القياسي: 34*22*15 سم ؛ 44*34*24 سم ؛ 54*39*34 سم. يعتمد الكرتون الذي سيتم استخدامه على كمية البضائع.

يمكن تخصيص التعبئة

خدمة OEM/ODM لك

• لون الكابل، كلمة الطباعة، مادة غطاء الكابل، لون المكونات
• علامة OEM، حلقة تحديد، علامة الكابل,الصندوق، علامات الشحن
• مستوى نوعية مختلف
