| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HELLOSIGNAL® OR OEM |
| الحد الأدنى لكمية: | 50 جهاز كمبيوتر شخصى |
| تفاصيل التغليف: | 10 قطعة / كيس بلاستيك |
| وقت التسليم: | عادة بعد 25 يومًا من استلام الإيداع. |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | لا حدود |
| المدى الطويل: | <0.3d تغيير نموذجي ، 200 نضوج | التبادل: | ≤0.2 ديسيبل |
|---|---|---|---|
| اختبار الإدراج والسحب: | 500 مرة ، IL ＜ 0.5dB | قوة الشد: | > 70N |
| درجة حرارة التشغيل (℃）: | -40 إلى + 85 درجة مئوية |
(شفرة (زايونZCM11A57HAAX

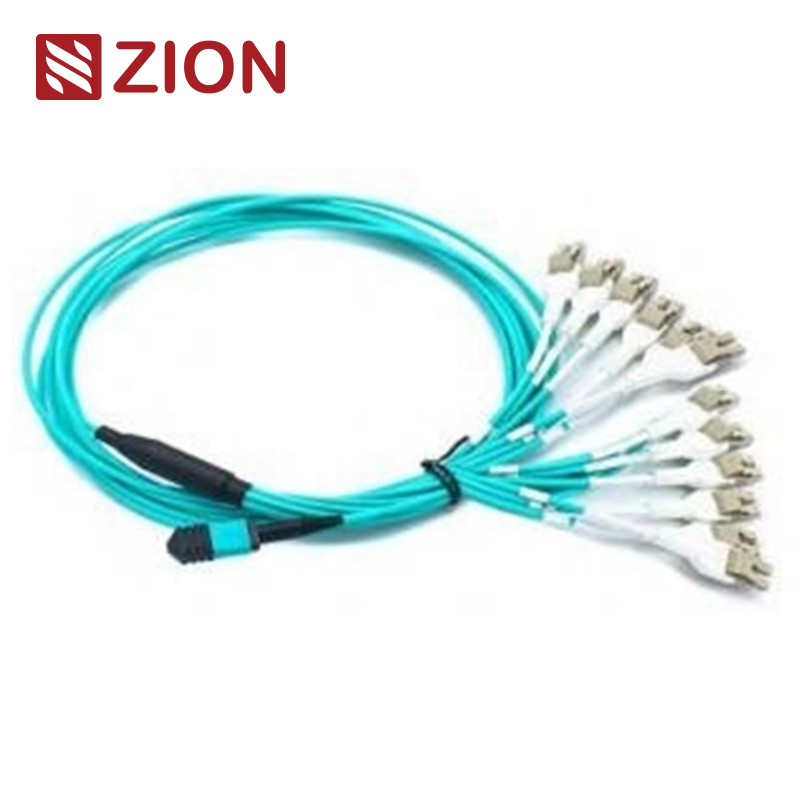

صهيون وصف:24F MPO OM3 ألياف ضوئية MPO-LC 2.0mm كابلات الحزام المستقيم
موصل MPO هو نوع من موصلات الألياف. MPO (Multi-Fiber Push On) هو نوع من موصلات الألياف متعددة النواة.يتم استخدام نظام MPO للاتصال المسبق بالألياف عالية الكثافة في الوقت الحالي بشكل رئيسي في تطبيق بيئات عالية الكثافة لمراكز البيانات، تطبيق الألياف الضوئية على المبنى ، وتطبيقات الاتصال الداخلي داخل معدات المرسلات الضوئية مثل الجهاز الضوئي ، 40G ، 100G ، QSFP +.
يتم تمييز أنواع موصلات MPO وفقًا لوائح IEC 61754-7: أرقام الأساس (رقم التسلسل) ، رأس الذكور (ذكر ، أنثى) ، القطبية (PC أو APC).
24 cores MPO Female to 12 LC Duplex (( 12xLC uniboot؛24 LC Simplex) 24F MPO- LC/SC/FC/ST يتم إنهاء كابلات الحزام المستقيم مع MPO وموصول LC/SC/FC/ST في كلا الطرفين.
24pcs ((12pcs لـ LC uniboot ؛ 24 LC Simplex) يتم تحسين كابلات Fanout للاتصال المباشر بصور 40G QSFP + PLR4 إلى 10G SFP + LR وتطبيقات مركز البيانات عالية الكثافة. لديهم نفس الطول.تم تصميمه خصيصاً لتصحيح الألياف ذات الكثافة العالية في مراكز البيانات التي تحتاج إلى توفير المساحة وتقليل مشاكل إدارة الكابلات.
24F MPO- LC/SC/FC/ST كابلات الحزام المستقيمة المصممة لحل 100GBASE-SR10 CXP/CFP للاتصال، 100GBASE-LR4 ومركز البيانات عالي الكثافة.تم تحسينه لتطبيقات مركز البيانات عالية الكثافة 10/40/100Gيستخدم هذا الكابل الحزام 24 الألياف للاتصال (12) SFP + إلى لوحة محول MPO و MPO الجذع.
MPO وضع واحدالإشارة:IEC 61754-7
MPO وضع واحدتفاصيل السكن:SM APC: الاتصالات الخضراء + الحذاء الأسود (MPO الخسارة القياسية)
SM APC: الاتصالات الصفراء + الحذاء الأسود (MPO الخسارة المنخفضة للغاية)
MPO Multimodeالإشارة:IEC 61754-7
MPO Multimodeتفاصيل السكن:OM1&OM2 PC: موصلات بيج + حذاء أسود (MPO الخسارة القياسية)
OM3&OM4 PC: وصلات Aqua + الحذاء الأسود (MPO القياسية والفائقة منخفضة الخسارة)
OM3&OM4 PC: موصلات Heather Violet + الحذاء الأسود (MPO الخسارة القياسية)
24F MPO- LC/SC/FC/ST كابلات الحزام المستقيمة المصممة لحل 100GBASE-SR10 CXP/CFP للاتصال، 100GBASE-LR4 ومركز البيانات عالي الكثافة.تم تحسينه لتطبيقات مركز البيانات عالية الكثافة 10/40/100Gيستخدم هذا الكابل الحزام 24 الألياف للاتصال (12) SFP + إلى لوحة محول MPO وجذع MPO.
جميع اتصالات OMC MPO من Senko / Nissin / Sumitomo. يعد MPO Fiber Patch Cord نوعًا من مجموعات الكابلات عالية الكثافة والتي تستخدم بشكل عام في ثلاثة مجالات.
قواعد تسمية ومعلومات تأكيد الطلب:
كابلات التوصيل المباشرة من شركة "زايون"
قناة الألياف اللاصقة
ثلاث طرق اتصال تساعد على الحفاظ على قطبية MTP/MPO الصحيحة
الهيكل MPO 24 × LC البسيط-النوع 1
الهيكل المزدوج MPO 12 x LC النوع 2 النوع A
الهيكل المزدوج MPO 12 x LC النوع 2 النوع B
الهيكل المزدوج MPO 12 x LC النوع 2 النوع C
الـ MPO قطبية الـ MPO 12 × الـ Uniboot LC Structure-Type 3
تفاصيل المواد
هذه الحزمة سهلة الاستخدام والمحمية جيداً من كابلات الألياف الضوئية
حجم الكرتون القياسي: 34*22*15 سم ؛ 44*34*24 سم ؛ 54*39*34 سم. يعتمد الكرتون الذي سيتم استخدامه على كمية البضائع.
يمكن تخصيص التعبئة
