رمز صهيون ووصفه
قانون صهيون: ZCM21A57HAAX

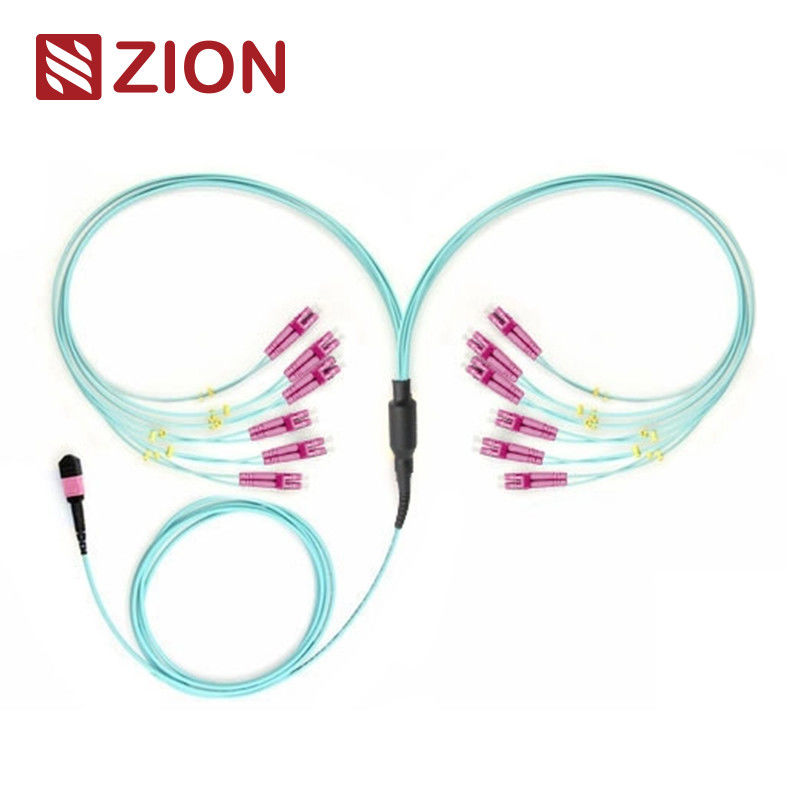

وصف صهيون: 24F MTP OM3 ألياف ضوئية MTP-LC 2.0mm كابلات الحزام المستقيم
موصل MTP هو نوع من موصلات الألياف. MTP (Multi-Fiber Push On) هو نوع من موصلات الألياف متعددة النواة.يتم استخدام نظام MTP للاتصال المسبق بالألياف عالية الكثافة حاليًا بشكل رئيسي في تطبيق بيئات عالية الكثافة لمراكز البيانات، تطبيق الألياف الضوئية على المبنى ، وتطبيقات الاتصال الداخلي داخل معدات المرسلات الضوئية مثل الجهاز الضوئي ، 40G ، 100G ، QSFP +.
يتم تمييز أنواع موصلات MTP وفقًا لوائح EIA/TIA-604-5: أرقام الأساس (رقم المصفوفة) ، رأس الذكور (الذكور ، الإناث) ، القطبية (PC أو APC).
24 cores MTP Female to 12 LC Duplex (( 12xLC uniboot؛24 LC Simplex) 24F MTP- LC/SC/FC/ST يتم إنهاء كابلات الحزام المستقيم مع رابط MTP و LC/SC/FC/ST في كلا الطرفين.الـ 24 قطعة ((12 قطعة لـ LC uniboot؛ 24 LC Simplex) ، يتم تحسين كابلات التشغيل للاتصالات البصرية المباشرة من 40G QSFP + PLR4 إلى 10G SFP + LR وتطبيقات مركز البيانات عالية الكثافة.تم تصميمه خصيصاً لتصحيح الألياف ذات الكثافة العالية في مراكز البيانات التي تحتاج إلى توفير المساحة وتقليل مشاكل إدارة الكابلات.
24F MTP- LC/SC/FC/ST كابلات الحزام المستقيمة المصممة لحل 100GBASE-SR10 CXP/CFP Interconnect Solution، 100GBASE-LR4 ومركز البيانات عالي الكثافة.تم تحسينه لتطبيقات مركز البيانات عالية الكثافة 10/40/100Gيستخدم هذا الكابل الحزام 24 الألياف للاتصال (12) SFP + إلى لوحة محول MTP و MTP الجذع.
الاتصالات معيار صناعي
MPO وضع واحدالإشارة:تقييم التأثير الإيجابي/TIA-604-5
MPO وضع واحدتفاصيل السكن:SM APC: الاتصالات الخضراء + الحذاء الأسود (MTP الخسارة القياسية)
SM APC: الاتصالات الصفراء + الحذاء الأسود (MTP الخسارة المنخفضة للغاية)
MPO Multimodeالإشارة:تقييم التأثير الإيجابي/TIA-604-5
MPO Multimodeتفاصيل السكن:OM1&OM2 PC: موصلات بيج + حذاء أسود (MTP الخسارة القياسية)
OM3&OM4 PC: وصلات Aqua + الحذاء الأسود (MTP القياسية والفائقة منخفضة الخسارة)
OM3&OM4 PC: موصلات Heather Violet + الحذاء الأسود (MTP الخسارة القياسية)
- تلبي معايير IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) متوافقة مع الكابلات المنظمة لكل TIA-568-C
- متوافق مع قناة الألياف 10G
- 40G و 100G IEEE 802.3
مصابيح أخرى معيار صناعي
-
SC: TIA/EIA، FOCIS3، GR-326.NTT-SC IEC61754-4 و JIS C5973
-
LC: TIA/EIA، FOCIS10، GR-326 EIA/TIA-604-10، IEC61754-20 و JIS C5973.
-
FC: EIA /TIA-604-04 ، FOCIS4 ، NTT-FC ، GR-326 ، IEC61754-13 و JIS C5973
-
ST: TIA/EIA، FOCIS2، GR-326. IEC61754-2 و JIS C5973 الخ
-
E2000: IEC61754-15
متاحة
- G657A1 MTP-LC، MTP-SC، MTP-FC، MTP-SC، MTP-ST، MTP-E2000
- G657A2/B2 MTP-LC، MTP-SC، MTP-FC، MTP-SC، MTP-ST، MTP-E2000
- G657B3 MTP-LC، MTP-SC، MTP-FC، MTP-SC، MTP-ST، MTP-E2000
- OM1 62.5/125 MTP-LC، MTP-SC،MTP-FC،MTP-SC،MTP-ST،MTP-E2000
- OM2 50/125 MTP-LC، MTP-SC،MTP-FC،MTP-SC،MTP-ST،MTP-E2000
- OM3 50/125 MTP-LC، MTP-SC،MTP-FC،MTP-SC،MTP-ST،MTP-E2000
- OM4 50/125 MTP-LC، MTP-SC،MTP-FC،MTP-SC،MTP-ST،MTP-E2000
- OM5 50/125 MTP-LC، MTP-SC،MTP-FC،MTP-SC،MTP-ST،MTP-E2000
المواصفات البصرية
خسارة الإدراج (MTP) ((IEC 61300-3-34)الوضع الفردي (APC)ملمع بـ 8 درجات):الخسارة القياسية:≤0.75dB ((max) ، ≤0.50dB ((typical) ؛ خسارة منخفضة للغاية:≤0.35dB ((max) ، ≤0.20dB ((typical))
خسارة الإدراج ((MTP)) ((IEC 61300-3-34)الوسائط المتعددة (PC)طلاء مسطح):الخسارة القياسية:≤0.6dB ((max) ، ≤0.50 ((typical) ؛ خسارة منخفضة للغاية:≤0.35dB ((حد أقصى) ، ≤0.20dB ((معتاد)
فقدان الإدراج ((LC/SC/FC/ST)) ((IEC 61300-3-6)وضع واحد (APC 8 درجة مطلية):≤0.3dB
فقدان الإدراج ((LC/SC/FC/ST)) ((IEC 61300-3-6)متعدد الأوضاع (PC بريشة مسطحة):≤0.3dB
خسارة العائد (MTP)الوضع الفردي (APC)ملمع بـ 8 درجات):≥60dB(ثمانية درجات من التلميع)
خسارة العائد (MTP)الوسائط المتعددة (PC)طلاء مسطح):≥25dB
خسارة العائد ((LC/SC/FC/ST):APC≥60dB؛ UPC≥50dB
خسارة العائد ((LC/SC/FC/ST):≥35 ديسيبل
المدى الطويل:<0.3dB تغيير نموذجي (200 زواج)
قابلية الاستبدال: ≤0.2dB
اختبار إدخال سحب: 500 مرة، IL<0.5 ديسيبل
قوة الشد:> 70N
درجة حرارة العملالوضع الفردي (APC):-40°C إلى +85°C
الخصائص
- خسارة إدراج منخفضة، خسارة عودة عالية
- متصل متعدد الألياف على أساس MT، 4،8إغلاقات وتركيبات موصلات الألياف 12 و 24
- الحل الاقتصادي لإنهاء الكتلة من الألياف
- مصممة لتطبيقات SM وMM ذات الخسائر المنخفضة والخسائر القياسية
- خيارات الكابل المستديرة المقاومة والكابل البيضاوي والشريط العاري المتاحة
- الألوان المميزة المتاحة للتمييز بين نوع الألياف، ونوع البوليش و/أو نوع الاتصال
- جيد في قابلية التكرار والتبادل
ميزات MPO/MTP كابل البطش/كابل الجذع عموما تشمل
- الجودة العالية MPO / MTP يتم إتمام كابلات الشبكة / كابلات الجذع في المصنع مسبقًا واختبارها وتعبئتها مع تقارير الاختبار. هذه التقارير تعمل كمستندات طويلة الأجل ومراقبة الجودة.
- انخفاض حجم الكابلات MPO/MTP الكابلات المربعة / الكابلات الجذعية لديها قطرات صغيرة للغاية ، مما يقلل من حجم الكابلات ويحسن من ظروف تكييف الهواء في مراكز البيانات
- توفير الوقت مع التصميم الخاص للشاشة واللعب ، يمكن دمج كابل MPO / MTP Patch / كابلات الجذع وتوصيلها على الفور. يساعد ذلك على تقليل وقت التثبيت إلى حد كبير.
التطبيق
24F MTP- LC/SC/FC/ST كابلات الحزام المستقيمة المصممة لحل 100GBASE-SR10 CXP/CFP Interconnect Solution، 100GBASE-LR4 ومركز البيانات عالي الكثافة.تم تحسينه لتطبيقات مركز البيانات عالية الكثافة 10/40/100G. يستخدم هذا الكابل الحزام الألياف 24 للاتصال (12) SFP + إلى لوحة محول MTP والجذع MTP
جميع اتصالات OMC MTP من Senko / Nissin / Sumitomo. يعد MTP Fiber Patch Cord نوعًا من مجموعات الكابلات عالية الكثافة والتي تستخدم بشكل عام في ثلاثة مجالات.
- تطبيق مركز البيانات مع بيئة عالية الكثافة
- الألياف الضوئية إلى المبنى
- التطبيق الداخلي للواصلات في معدات الألياف
قواعد تسمية ومعلومات تأكيد الطلب:
كابلات التوصيل المباشرة الساخنة من شركة صهيون
- 7236037 ZCM11A12HIA: 8F MPO SM ألياف ضوئية MPO-LC 2.0mm كابلات الحزام المستقيم
- 7236038 ZCM11A22HIA: 12F MPO SM ألياف ضوئية MPO-LC 2.0mm كابلات الحزام المستقيم
- 7236039 ZCM11A52HIA: 24F MPO SM ألياف ضوئية MPO-LC 2.0mm كابلات الحزام المستقيم
- 7236040 ZCM11A17HAA: 8F MPO OM3 ألياف ضوئية MPO-LC 2.0mm كابلات الحزام المستقيم
- 7236041 ZCM11A27HAA: 12F MPO OM3 الألياف الضوئية MPO-LC 2.0mm كابلات الحزام المستقيم
- 7236042 ZCM11A57HAA: 24F MPO OM3 الألياف الضوئية MPO-LC 2.0mm كابلات الحزام المستقيم
- 7236043 ZCM11A18HMA: 8F MPO OM4 ألياف ضوئية MPO-LC 2.0mm كابلات الحزام المستقيم
- 7236044 ZCM11A28HMA: 12F MPO OM4 الألياف البصرية MPO-LC 2.0mm كابلات الحزام المستقيم
- 7236045 ZCM11A58HMA: 24F MPO OM4 الألياف البصرية MPO-LC 2.0mm كابلات الحزام المستقيم
- 7236046 ZCM21A12HIA: 8F MTP SM ألياف ضوئية MPO-LC 2.0mm كابلات الحزام المستقيم
- 7236047 ZCM21A22HIA: 12F MTP SM ألياف ضوئية MPO-LC 2.0mm كابلات الحزام المستقيم
- 7236048 ZCM21A52HIA: 24F MTP SM ألياف ضوئية MPO-LC 2.0mm كابلات الحزام المستقيم
- 7236049 ZCM21A17HAA: 8F MTP OM3 الألياف الضوئية MPO-LC 2.0mm كابلات الحزام المستقيم
- 7236050 ZCM21A27HAA: 12F MTP OM3 الألياف البصرية MPO-LC 2.0mm كابلات الحزام المستقيم
- 7236051 ZCM21A57HAA: 24F MTP OM3 الألياف البصرية MPO-LC 2.0mm كابلات الحزام المستقيم
- 7236052 ZCM21A18HMA: 8F MTP OM4 ألياف ضوئية MPO-LC 2.0mm كابلات الحزام المستقيم
- 7236053 ZCM21A28HMA: 12F MTP OM4 الألياف البصرية MPO-LC 2.0mm كابلات الحزام المستقيم
- 7236054 ZCM21A58HMA: 24F MTP OM4 ألياف ضوئية MPO-LC 2.0mm كابلات الحزام المستقيم
قناة الألياف اللاصقة
ثلاث طرق اتصال تساعد على الحفاظ على قطبية MPO/MTP الصحيحة
MTP 24 x LC هيكل بسيط من النوع 1
MTP 12 × LC هيكل مزدوج - النوع 2 - النوع A
MTP 12 × LC الهيكل المزدوج النوع 2 النوع B
MTP 12 × LC الهيكل المزدوج-النوع 2-النوع C
الـ MTP قطبية لـ MTP 12 × هيكل Uniboot LC النوع 3
تفاصيل المواد
التعبئة
هذه الحزمة سهلة الاستخدام والمحمية جيداً من كابلات الألياف الضوئية
حجم الكرتون القياسي: 34*22*15 سم ؛ 44*34*24 سم ؛ 54*39*34 سم. يعتمد الكرتون الذي سيتم استخدامه على كمية البضائع.
يمكن تخصيص التعبئة
خدمة OEM/ODM لك
- لون الكابل، كلمة الطباعة، مادة غطاء الكابل، لون المكونات
- علامة OEM، حلقة تحديد، علامة الكابل,الصندوق، علامات الشحن
- مستوى نوعية مختلف
