منزل > المنتجات> MPO MTP> كابل توصيل ضفيرة الألياف الضوئية 24F MTP-LC OM4 بتصميم مستقيم 2.0 مم لمراكز البيانات عالية الكثافة

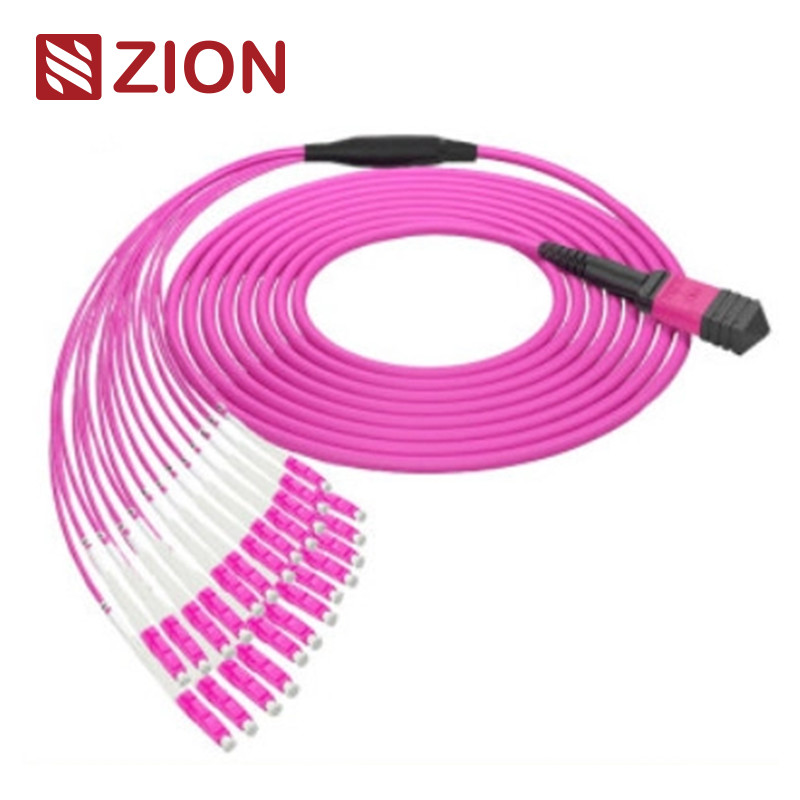

كابل توصيل ضفيرة الألياف الضوئية 24F MTP-LC OM4 بتصميم مستقيم 2.0 مم لمراكز البيانات عالية الكثافة

24F MTP-LC OM4 Fiber Optic Harness Cable with 2.0mm Straight Design for High-Density Data Centers
24F MTP-LC OM4 Fiber Optic Harness Cable with 2.0mm Straight Design for High-Density Data Centers
المعلومات الأساسية
مكان المنشأ: الصين
اسم العلامة التجارية: HELLOSIGNAL® OR OEM
الحد الأدنى لكمية: 50 جهاز كمبيوتر شخصى
تفاصيل التغليف: 10 قطعة / كيس بلاستيك
وقت التسليم: عادة بعد 25 يومًا من استلام الإيداع.
شروط الدفع: تي / ت
القدرة على العرض: لا حدود
افضل سعر ﺎﺘﺼﻟ ﺍﻶﻧ
معلومات تفصيلية
متانة: <0.3d تغيير نموذجي ، 200 نضوج قابلية التبادل: .20.2 ديسيبل
اختبار الإدراج والسحب: فوق 600 مرة ، IL ＜ 0.5 ديسيبل قوة الشد: > 70N
درجة حرارة التشغيل (℃）: -40 إلى + 85 درجة مئوية
إبراز:

كابل تسخير 24F MTP-LC,كابل توصيل الألياف الضوئية OM4,كابل ألياف بصرية MTP 2.0 مم

,

OM4 Fiber Optic Harness Cable

,

2.0mm MTP Fiber Optic Cable

منتوج وصف

كابلات توصيل MTP-LC مستقيمة من الألياف الضوئية OM4 MTP-LC مقاس 2.0 مم، 24F
كابل توصيل ضفيرة الألياف الضوئية 24F MTP-LC OM4 بتصميم مستقيم 2.0 مم لمراكز البيانات عالية الكثافة 0
معلومات منتج Zion
كود Zion: ZCM21A58HAAX
وصف Zion: كابلات توصيل MTP-LC مستقيمة من الألياف الضوئية OM4 MTP-LC مقاس 2.0 مم، 24F
نظرة عامة على المنتج
موصل MTP هو موصل دفع متعدد الألياف مصمم لتطبيقات الألياف الضوئية عالية الكثافة. تم تحسين كابل التوصيل هذا من 24 نواة MTP أنثى إلى 12 LC مزدوج للاتصال المباشر بين بصريات 40G QSFP+ PLR4 إلى 10G SFP+ LR وبيئات مراكز البيانات عالية الكثافة.
تم توحيد موصلات MTP وفقًا للوائح EIA/TIA-604-5 وتتميز بعدد النوى والجنس (ذكر/أنثى) ونوع التلميع (PC أو APC).
الامتثال للمعايير الصناعية
معايير موصل MTP
مرجع MTP أحادي الوضع: EIA/TIA-604-5
تفاصيل غلاف MTP أحادي الوضع: SM APC: موصلات خضراء + حذاء أسود (MTP قياسي الفقد)
SM APC: موصلات صفراء + حذاء أسود (MTP منخفض للغاية)
مرجع MTP متعدد الأوضاع: EIA/TIA-604-5
تفاصيل غلاف MTP متعدد الأوضاع: OM1&OM2 PC: موصلات بيج + حذاء أسود (MTP قياسي الفقد)
OM3&OM4 PC: موصلات أكوا + حذاء أسود (MTP قياسي ومنخفض للغاية)
OM3&OM4 PC: موصلات بنفسجية هيذر + حذاء أسود (MTP قياسي الفقد)
  • يفي بمعيار IEC IEC-61754-7؛ IEC61755، Telcordia GR-1435-CORE، JIS C5982؛ متوافق مع TIA-604-5(FOCIS5) كابلات منظمة لكل TIA-568-C
  • متوافق مع قناة الألياف 10G
  • 40G و 100G IEEE 802.3
معايير الموصلات الأخرى
  • SC: TIA/EIA، FOCIS3، GR-326.NTT-SC IEC61754-4 و JIS C5973
  • LC: TIA/EIA، FOCIS10، GR-326 EIA/TIA-604-10، IEC61754-20 و JIS C5973
  • FC: EIA /TIA-604-04، FOCIS4، NTT-FC، GR-326. IEC61754-13 و JIS C5973
  • ST: TIA/EIA، FOCIS2، GR-326. IEC61754-2 و JIS C5973 إلخ
  • E2000: IEC61754-15
أنواع الألياف المتاحة
  • G657A1 MTP-LC، MTP-SC، MTP-FC، MTP-ST، MTP-E2000
  • G657A2/B2 MTP-LC، MTP-SC، MTP-FC، MTP-ST، MTP-E2000
  • G657B3 MTP-LC، MTP-SC، MTP-FC، MTP-ST، MTP-E2000
  • OM1 62.5/125 MTP-LC، MTP-SC، MTP-FC، MTP-ST، MTP-E2000
  • OM2 50/125 MTP-LC، MTP-SC، MTP-FC، MTP-ST، MTP-E2000
  • OM3 50/125 MTP-LC، MTP-SC، MTP-FC، MTP-ST، MTP-E2000
  • OM4 50/125 MTP-LC، MTP-SC، MTP-FC، MTP-ST، MTP-E2000
  • OM5 50/125 MTP-LC، MTP-SC، MTP-FC، MTP-ST، MTP-E2000
المواصفات البصرية
فقدان الإدخال
MTP (IEC 61300-3-34) أحادي الوضع (APC مصقول بزاوية 8 درجات): فقدان قياسي: ≤0.75dB (كحد أقصى)، ≤0.50dB (نموذجي)؛ فقدان منخفض للغاية: ≤0.35dB (كحد أقصى)، ≤0.20dB (نموذجي)
MTP (IEC 61300-3-34) متعدد الأوضاع (PC مصقول مسطح): فقدان قياسي: ≤0.6dB (كحد أقصى)، ≤0.50 (نموذجي)؛ فقدان منخفض للغاية: ≤0.35dB (كحد أقصى)، ≤0.20dB (نموذجي)
LC/SC/FC/ST (IEC 61300-3-6) أحادي الوضع (APC مصقول بزاوية 8 درجات): ≤0.3dB
LC/SC/FC/ST (IEC 61300-3-6) متعدد الأوضاع (PC مصقول مسطح): ≤0.3dB
فقدان العودة
MTP أحادي الوضع (APC مصقول بزاوية 8 درجات): ≥60dB
MTP متعدد الأوضاع (PC مصقول مسطح): ≥25dB
LC/SC/FC/ST: APC≥60dB; UPC≥50dB
LC/SC/FC/ST: ≥35dB
مواصفات الأداء
  • المتانة:تغيير نموذجي <0.3dB (200 وصلة)
  • التبادلية: ≤0.2dB
  • اختبار الإدخال والسحب: 500 مرة، IL＜0.5dB
  • قوة الشد: >70N
  • أوقات التوصيل: >600
  • درجة حرارة التشغيل أحادي الوضع (APC): -40 درجة مئوية إلى +85 درجة مئوية
الميزات الرئيسية
  • فقدان إدخال منخفض، فقدان عودة مرتفع
  • موصل متعدد الألياف يعتمد على MT مع 4 و 8 و 12 و 24 إنهاء للألياف
  • حل اقتصادي للإنهاء الجماعي للألياف
  • مصمم لتطبيقات SM و MM منخفضة الفقدان والقياسية
  • تتوفر خيارات الكابلات المستديرة المقواة والكابلات البيضاوية وشرائط الشريط العارية
  • أغطية مرمزة بالألوان لتمييز نوع الألياف ونوع التلميع ودرجة الموصل
  • إمكانية تكرار وتبادل ممتازة
مزايا كابل MPO/MTP
  • جودة عالية - تم إنهاؤها مسبقًا في المصنع واختبارها وتعبئتها بتقارير اختبار للتوثيق ومراقبة الجودة
  • توفير المساحة - تقلل الأقطار الصغيرة من حجم الكابل وتحسن ظروف تكييف الهواء في مراكز البيانات
  • كفاءة الوقت - يقلل تصميم التوصيل والتشغيل من وقت التثبيت بشكل كبير
التطبيقات
مصمم لحل الربط البيني 100GBASE-SR10 CXP/CFP، و 100GBASE-LR4 وبيئات مراكز البيانات عالية الكثافة. مُحسّن لتطبيقات مراكز البيانات عالية الكثافة 10/40/100G. يستخدم كابل التوصيل هذا المكون من 24 أليافًا لتوصيل (12) SFP+ بلوحة محول MTP وجذع MTP.
يتم الحصول على جميع موصلات MTP من Senko/Nissin/Sumitomo. تُستخدم كابلات التصحيح الليفي MTP في ثلاثة مجالات رئيسية:
  • بيئات مراكز البيانات عالية الكثافة
  • تطبيقات الألياف إلى المبنى
  • تطبيقات الموصلات الداخلية في معدات الألياف
كابل توصيل ضفيرة الألياف الضوئية 24F MTP-LC OM4 بتصميم مستقيم 2.0 مم لمراكز البيانات عالية الكثافة 1 كابل توصيل ضفيرة الألياف الضوئية 24F MTP-LC OM4 بتصميم مستقيم 2.0 مم لمراكز البيانات عالية الكثافة 2
المنتجات ذات الصلة
كابلات التوصيل المستقيمة الساخنة MTP-LC من Zion Communication:
  • 7236037 ZCM11A12HIA: كابلات توصيل مستقيمة من الألياف الضوئية MPO SM MPO-LC مقاس 2.0 مم، 8F
  • 7236038 ZCM11A22HIA: كابلات توصيل مستقيمة من الألياف الضوئية MPO SM MPO-LC مقاس 2.0 مم، 12F
  • 7236039 ZCM11A52HIA: كابلات توصيل مستقيمة من الألياف الضوئية MPO SM MPO-LC مقاس 2.0 مم، 24F
  • 7236040 ZCM11A17HAA: كابلات توصيل مستقيمة من الألياف الضوئية MPO OM3 MPO-LC مقاس 2.0 مم، 8F
  • 7236041 ZCM11A27HAA: كابلات توصيل مستقيمة من الألياف الضوئية MPO OM3 MPO-LC مقاس 2.0 مم، 12F
  • 7236042 ZCM11A57HAA: كابلات توصيل مستقيمة من الألياف الضوئية MPO OM3 MPO-LC مقاس 2.0 مم، 24F
  • 7236043 ZCM11A18HMA: كابلات توصيل مستقيمة من الألياف الضوئية MPO OM4 MPO-LC مقاس 2.0 مم، 8F
  • 7236044 ZCM11A28HMA: كابلات توصيل مستقيمة من الألياف الضوئية MPO OM4 MPO-LC مقاس 2.0 مم، 12F
  • 7236045 ZCM11A58HMA: كابلات توصيل مستقيمة من الألياف الضوئية MPO OM4 MPO-LC مقاس 2.0 مم، 24F
  • 7236046 ZCM21A12HIA: كابلات توصيل مستقيمة من الألياف الضوئية MTP SM MPO-LC مقاس 2.0 مم، 8F
  • 7236047 ZCM21A22HIA: كابلات توصيل مستقيمة من الألياف الضوئية MTP SM MPO-LC مقاس 2.0 مم، 12F
  • 7236048 ZCM21A52HIA: كابلات توصيل مستقيمة من الألياف الضوئية MTP SM MPO-LC مقاس 2.0 مم، 24F
  • 7236049 ZCM21A17HAA: كابلات توصيل مستقيمة من الألياف الضوئية MTP OM3 MPO-LC مقاس 2.0 مم، 8F
  • 7236050 ZCM21A27HAA: كابلات توصيل مستقيمة من الألياف الضوئية MTP OM3 MPO-LC مقاس 2.0 مم، 12F
  • 7236051 ZCM21A57HAA: كابلات توصيل مستقيمة من الألياف الضوئية MTP OM3 MPO-LC مقاس 2.0 مم، 24F
  • 7236052 ZCM21A18HMA: كابلات توصيل مستقيمة من الألياف الضوئية MTP OM4 MPO-LC مقاس 2.0 مم، 8F
  • 7236053 ZCM21A28HMA: كابلات توصيل مستقيمة من الألياف الضوئية MTP OM4 MPO-LC مقاس 2.0 مم، 12F
  • 7236054 ZCM21A58HMA: كابلات توصيل مستقيمة من الألياف الضوئية MTP OM4 MPO-LC مقاس 2.0 مم، 24F
التعبئة والتخصيص
تتضمن العبوة القياسية كابلات الألياف الضوئية المميزة والمحددة في علب واقية. أحجام الكرتون القياسية: 34*22*15 سم؛ 44*34*24 سم؛ 54*39*34 سم (يعتمد الحجم على الكمية).
خدمات OEM/ODM متوفرة
  • تخصيص لون الكابل والطباعة ومادة الغلاف
  • ملصق OEM، حلقات تعريف، ملصقات الكابلات، وعلامات الشحن
  • مستويات جودة مختلفة متاحة
