متانة التزاوج (دورة): | ≥ 1000 | ماكس قوة الإدخال البصري (ميغاواط): | 200 |
---|---|---|---|
التسامح التوهين (ديسيبل): | 2 إلى 10 ديسيبل: +/- 1 ديسيبل و 11 إلى 20 ديسيبل: +/- 10٪ ديسيبل | الاهتزاز هرتز (2 ساعة): | 10 55 |
درجة حرارة التشغيل (℃): | -5 ~ +85 | درجة حرارة التخزين (℃): | -40 ~ +75 |
تسليط الضوء: | المخفف البصري MPO,قم بتوصيل مخفض Mpo الثابت,ومخفف Mpo لفقدان الإدراج المنخفض |
الكود الصهيوني | وصف صهيون | |||||||

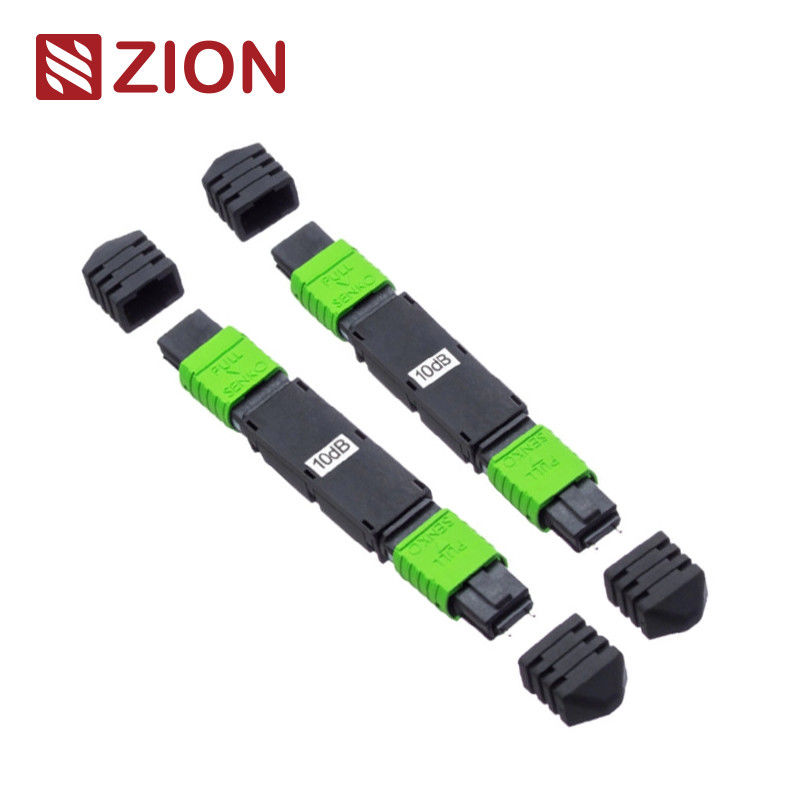

7236013 | 8F MPO أنثى ذكر المكونات في موهن الألياف البصرية الثابتة (1-20dB) |
تقدم المخففات الثابتة من الإناث إلى الذكور من OMC تحكمًا محددًا في الإشارات الضوئية في كل من المنتجات المدمجة والإضافية.اعتمادًا على المشروع أو الحاجة ، يمكن للمخففات الثابتة أن تحد (تخفف) كمية الضوء التي تمر عبر المستويات الدقيقة لمتطلبات مشروعك أو تطبيقك.توفر مستويات التوهين الدقيقة هذه أداءً عالي الدقة. | ||||||||
سمات
توهين ثابت لكل قناة ليفية | ||||||||
قياسي MPO (ذكر) إلى MPO / (أنثى) ، سهل التركيب في الخط. | ||||||||
انعكاس أسفل الظهر ، وفقدان الإدراج | ||||||||
خسارة تعتمد على الاستقطاب المنخفض (PDL) | ||||||||
توهين مستقر ، موثوق للغاية | ||||||||
مستقرة بيئيا | ||||||||
المخففات متعددة الأوضاع ذات الحلقات الخالية من الملوثات والخدوش متوفرة عليها | ||||||||
طلب التوهين المتاح من 1 ديسيبل إلى 20 ديسيبل 100٪ تم اختباره في المصنع |
تطبيق المخفف:
مخفف الألياف الضوئية من ZION COMMUNICATIONS هو نوع من الأجهزة البصرية التي يمكن أن تقلل من طاقة الإشارة الضوئية.يتم استخدامه لتخفيف الطاقة الضوئية المدخلة وتجنب التشويه الناجم عن المستقبل البصري بسبب القوة الضوئية الفائقة للإدخال. يستخدم مخفف الألياف البصرية ، كنوع من الأجهزة السلبية الضوئية ، لتصحيح أداء الطاقة الضوئية وتصحيح الأخطاء والمعايرة لأداة الألياف الضوئية في نظام الاتصال البصري ، وتوهين إشارة الألياف الضوئية.المنتج مصنوع من ألياف مخففة مخدرة بأيونات معدنية ، والتي يمكنها ضبط الطاقة الضوئية إلى المستوى المطلوب ، وتستخدم بشكل أساسي في: 1.CWDM & DWDM ، 2.شبكات مراكز البيانات ، 3.أنظمة الكيبل التلفزيوني 4. معدات الاختبار 5.40G / 100G التركيبات |
||||||||
نوع الموصل | MPO | |||||||
مخفف MPO هو مكون سلبي مصمم للتساوي تقليل قوة الإشارة الضوئية لكل قناة ليفية في موصل MPO دون تغيير أساسيات الإشارة استمارة.هذا المخفف مثالي لتطبيقات 40 / 100G ، على التوازي الإرسال البصري والتطبيقات الأخرى عالية الكثافة التي تستخدم موصلات MPO.يمكن أن يبسط مخفف MPO بشكل ملحوظ تصميم الشبكة وتحسين كفاءة التركيب وتوفير المساحة. |
الاعتماد والامتثال
GR-326-CORE: المتطلبات العامة للموصلات البصرية أحادية الوضع وتجميعات العبور | ||||||||
GR-910-CORE: المتطلبات العامة لمخففات الألياف البصرية. | ||||||||
GR-63-CORE: معدات الشبكة - المتطلبات العامة لنظام البناء: الحماية المادية. | ||||||||
ASTM B117: الممارسة القياسية لتشغيل جهاز رش الملح (الضباب). | ||||||||
TIA-604: إجراء الاختبار القياسي لمكونات الألياف البصرية. | ||||||||
سلسلة TIA-455: إجراء الاختبار القياسي لمكونات الألياف البصرية. | ||||||||
IEC 60874-1: موصلات الألياف الضوئية والكابلات ، المعيار العام. | ||||||||
سلسلة IEC 61300: الأجهزة المتصلة بالألياف البصرية والمكونات السلبية والاختبار الأساسي وإجراءات القياس. | ||||||||
RoHS: توجيه بشأن تقييد استخدام المواد الخطرة. |
صفات:
معامل | MPO | |||||||
الطول الموجي التشغيلي (نانومتر) | 1310 و 1550 | |||||||
التوهين (ديسيبل) | من 1 إلى 20 | |||||||
نوع الألياف | 8.3 / 125 ميكرومتر OS2 وضع فردي | |||||||
متانة التزاوج(دورة) | ≥ 1000 | |||||||
الحد الأقصى لقوة الإدخال البصري (ميغاواط) | 200 | |||||||
التسامح التوهين (ديسيبل) | 2 إلى 10 ديسيبل: +/- 1 ديسيبل و 11 إلى 20 ديسيبل: +/- 10٪ ديسيبل | |||||||
الاهتزاز هرتز (2 ساعة) | 10~55 | |||||||
درجة حرارة التشغيل (℃) | -5 ~ +85 | |||||||
درجة حرارة التخزين (℃) | -40 ~ +75 |
القاعدة المسماة
التعبئة والتغليف
تم وضع علامة على حزمة كبلات الألياف الضوئية سهلة الحمل والمحمية جيدًا بواسطة OMC كإعداد افتراضي. حجم الكرتون القياسي: 34 * 22 * 15 سم ؛44 * 34 * 24 سم ؛54 * 39 * 34 سم.يعتمد الكرتون الذي سيتم استخدامه على البضائع الكمية.يمكن تخصيص التعبئة. | ||||||||
خدمة OEM / ODM لك
الموهن الثابت LC من OMC من أنثى إلى ذكر LC متاح لـ SM UPC (1-25dB) و SM APC (1-25dB) |
تتمتع ZION Communication بخبرات غنية في إنتاج حالات OEM / ODM بسبب فريق البحث والتطوير المهني. |
• شعار مخصص | |||||||
• تسمية / كيس البولي ايثيلين / تصميم الكرتون |
7237015 ، ZC11FXOODXX | 24F MPO أنثى ذكر المكونات في موهن الألياف البصرية الثابتة (1-20dB) | ||
7237014 ، ZC11FXNNDXX | 12F MPO أنثى ذكر المكونات في موهن الألياف البصرية الثابتة (1-20dB) | ||
7237013 ، ZC12FXMMDXX | 8F MPO أنثى ذكر المكونات في موهن الألياف البصرية الثابتة (1-20dB) | ||
7237012 ، ZC11FXLLDXX | E2000 UPC أنثى إلى E2000 UPC ذكر موصل الألياف الضوئية الثابتة (1-25 ديسيبل) | ||
7237011 ، ZC11FXKKDXX | E2000 APC أنثى إلى E2000 APC مخفض ألياف بصرية ثابت التوصيل (1-25 ديسيبل) | ||
7237010 ، ZC12FXJJDXX | MU UPC أنثى إلى MU UPC ذكر المكونات في موهن الألياف الضوئية الثابتة (1-25 ديسيبل) | ||
7237009 ، ZC11FXIIDXX | MU APC Female to MU APC male Plug-in Fixed Fiber Optical Attenuator (1-25dB) | ||
7237008 ، ZC11FXHHDXX | FC UPC أنثى إلى FC UPC ذكر المكونات في مخفف الألياف الضوئية الثابتة (1-25dB) | ||
7237007 ، ZC11FXGGDXX | FC APC أنثى إلى FC APC ذكر المكونات في مخفف الألياف الضوئية الثابتة (1-25 ديسيبل) | ||
7237006 ، ZC11FXFFDXX | ST UPC أنثى إلى ST UPC ذكر المكونات في موهن الألياف البصرية الثابتة (1-25dB) |
