| مكان المنشأ: | هانغتشو ، الصين |
|---|---|
| اسم العلامة التجارية: | HELLOSIGNAL OR OEM |
| إصدار الشهادات: | UL, ETL, CE,CPR, RoHS |
| رقم الموديل: | NO. لا. 7112332 7112332 |
| الحد الأدنى لكمية: | 305M / بكرة ، 100 بكرة |
| تفاصيل التغليف: | بكرة خشبية ، كرتون ، منصة نقالة |
| وقت التسليم: | عادة 25 يوم عمل |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | 10000 مكبات / شهر ، 3050 كم / شهر |
| عدد الموصلات: | 4 أزواج | يكتب: | إف / إف تي بي كات 6 أ |
|---|---|---|---|
| سترة: | بولي كلوريد الفينيل | لون: | أزرق/رمادي/...... |
| موصل: | النحاس العاري | التطبيق: | الاتصالات السلكية واللاسلكية ، الشبكات ، الاتصالات / الكيبل التلفزيوني ، اتصال النطاق العريض ، الاتص |
| العزل: | رغوة PE | المعيار 1: | ISO/IEC 11801-1 الطبعة 1.0 |
| المعيار 2: | أنسي/تيا-568-C.2 أنسي/تيا-568.2-د | المعيار 3: | UL444、UL1581、UL1666、IEC60332-1、EN50399 |
| يدعم: | 10Gbase-t،1000BASE-T | درع: | F/FTP، محمي |
| إبراز: | كابل شبكة CAT6 بسرعة 10 جيجابت في الثانية,كابل إيثرنت Cat6a بسرعة 500 ميجاهرتز,كابل شبكة CAT 6A سترة PVC |
||

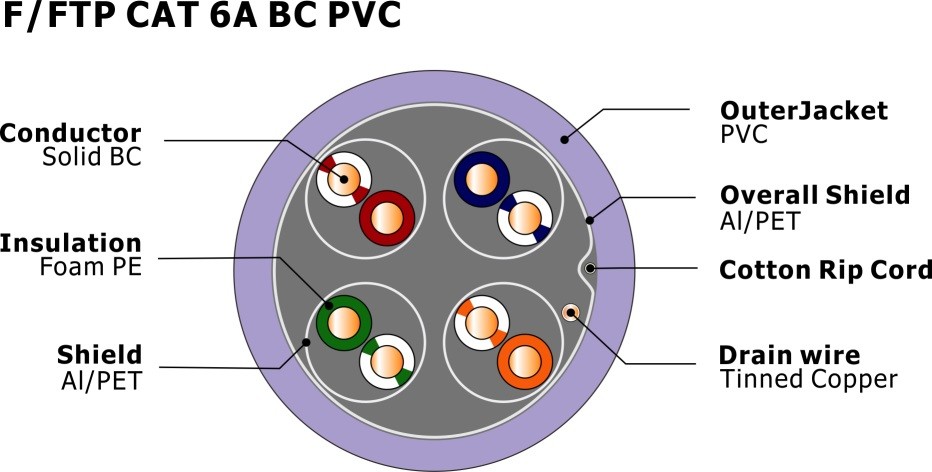

| مكون | المواصفات |
|---|---|
| قائد | 0.57±0.005mm النحاس المجرد الصلب |
| أزواج | 4 أزواج |
| العزل | 1.33±0.05 ملم رغوة PE |
| ألوان العزل | الأزرق الأبيض / الأزرق ، البرتقالي الأبيض / البرتقالي ، الأخضر الأبيض / الأخضر ، البني الأبيض / البني |
| محمي | ورق AL / PET ، تغطية 100٪ (على زوج) |
| الدرع الكلي | ورق الألومنيوم |
| سلك الصرف | 0.40±0.005mm TC |
| ريبكورد | القطن أو الألياف |
| خارج سترة | 7.5±0.5 ملم PVC |
| المعلم | القيمة |
|---|---|
| مقاومة التيار المباشر | <9.38 أوم/100 متر @20 درجة مئوية |
| عدم توازن المقاومة المباشرة | 4% @ 20°C |
| القدرة المتبادلة | 5.6 nF/100m |
| عائق خاص | 1-100 ميغاهرتز: 100±15 أوم 100-200 ميغاهرتز: 100±22 أوم 200-500 ميغاهرتز: 100±32 أوم |
| الحد الأقصى للتردد | 500 ميغاهرتز |
| عدم توازن السعة | 330 pF/100m |
| الـ NVP | 67% |
| تأخير الميل | ≤ 45ns/100m |
| التردد (MHz) | RL دقيقة (dB) | خسارة الإدراج القصوى (dB/100m) | تأخير التكاثر (ns/100m) | تأخير الميل القصوى (ns/100m) | الدقيقة التالية (دب) | PS الدقيقة التالية (dB) | ELNEXT الدقيقة (dB/100m) | PS ELNEXT دقيقة (dB/100m) |
|---|---|---|---|---|---|---|---|---|
| 1 | 20.0 | 2.1 | 570.0 | 45.0 | 74.3 | 72.3 | 67.8 | 64.8 |
| 4 | 23.0 | 3.8 | 552.0 | 45.0 | 65.3 | 63.3 | 55.8 | 52.8 |
| 10 | 25.0 | 6.0 | 545.4 | 45.0 | 59.3 | 57.3 | 47.8 | 44.7 |
| 16 | 25.0 | 7.6 | 543.0 | 45.0 | 56.2 | 54.2 | 43.7 | 40.7 |
| 20 | 25.0 | 8.5 | 542.1 | 45.0 | 54.8 | 52.8 | 41.8 | 38.8 |
| 31.25 | 23.6 | 10.7 | 540.4 | 45.0 | 51.9 | 49.9 | 37.9 | 34.9 |
| 62.5 | 21.5 | 15.4 | 538.6 | 45.0 | 47.4 | 45.4 | 31.9 | 28.9 |
| 100 | 20.1 | 19.8 | 537.6 | 45.0 | 44.3 | 42.3 | 27.8 | 24.8 |
| 200 | 18.0 | 29.0 | 536.1 | 45.0 | 39.8 | 37.8 | 21.8 | 18.8 |
| 300 | 17.3 | 36.4 | 536.1 | 45.0 | 37.1 | 35.1 | 18.3 | 15.3 |
| 400 | 17.3 | 43.0 | 535.8 | 45.0 | 35.3 | 33.3 | 15.8 | 12.8 |
| 500 | 17.3 | 45.3 | 535.6 | 45.0 | 33.8 | 31.8 | 13.8 | 10.8 |
| البند | تفاصيل |
|---|---|
| العلامة | إشارة هيلو رقم 7112332 F/FTP CAT6A 4PR 23AWG PVC...305M ((1000FT) (أو حسب طلب العميل) |
| الحزمة الداخلية | 305m/Spool، 305m/Reel (أو حسب طلب العميل) |
| الحزمة الخارجية | مربع لون، علبة (أو حسب طلب العميل) |
| وقت التسليم | عادةً 25 يوماً بعد استلام الودائع |
| العلامة التجارية | HELLOSIGNAL® أو OEM |
