| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Zion communication OR OEM |
| إصدار الشهادات: | CE, ROHS, VDE, UL |
| رقم الموديل: | وحدة الألياف الدقيقة المنفوخة بالهواء |
| الحد الأدنى لكمية: | 10 كم |
| تفاصيل التغليف: | 1000 م أو 2000 م / طبل خشبي |
| وقت التسليم: | عادة 25 يوم عمل |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 1000 كم / شهر |
| ليف بصري: | ITU-T G.652 、 G.657 IEC 60793-2-50 | كابل اوبتيكا: | IEC 60794-1-2 、 IEC 60794-5 |
|---|---|---|---|
| طرد: | 1000 م أو 2000 م / طبل خشبي | إصدار الشهادات: | CE, ROHS, VDE, UL |
| تسليط الضوء: | وحدة الألياف الدقيقة المنفوخة بالهواء,IEC 60794-1-2 كابل الألياف البصرية المنفوخ بالهواء,ITU-T G.652 كابل الألياف الضوئية المنفوخ بالهواء |
||
وحدة الألياف الدقيقة المنفوخة بالهواء (MABFU) كابل الألياف الضوئية المنفوخ بالهواء
| وحدة الألياف الدقيقة المنفوخة بالهواء (MABFU) | |||||||||||
| مقدمة: | |||||||||||
| MABFU هو الجزء المهم من كابل الألياف المنفوخة بالهواء ، وهو المنتج الأكثر شيوعًا لكابلات الألياف الضوئية الداخلية للكابلات العامة في السوق العالمية ، خاصة في أوروبا واليابان وكوريا الجنوبية وهلم جرا. MABFU هو المنتج الذي يتميز بقطر صغير وخفيف الوزن ومرونة عالية وصلابة مناسبة ، ويمكن نفخه في المنتج الصغير 5.0 / 3.5 مم.الألياف مغلفة براتنج الأكريلات الناعم الذي يوفر أبعادًا وحرارية ممتازة ثبات لتلطيف الألياف ، بالإضافة إلى ذلك ، يمكن تجريد الراتنج بسهولة في توصيل الألياف.الغلاف الخارجي هو أ لدن بالحرارة منخفض الاحتكاك. تم تصميم سطح الغمد بأخاديد خاصة ، مقارنة بسطح كابل الألياف الضوئية التقليدي ، إنه لا يوفر فقط المستوى العالي من الحماية الميكانيكية ، ولكن أيضًا أداء النفخ المثالي. |
|||||||||||
| الميزات والفوائد: | |||||||||||
| ● خيارات 2،4،6،8 و 12 ألياف. ● هيكل مستقر ، أداء ميكانيكي ودرجة حرارة جيدة. ● مصممة مع أخاديد خاصة لزيادة مسافة النفخ. ● خفيفة الوزن وصلابة مناسبة ، كرر التثبيت. ● مصمم بدون جل ، سهل التجريد والتعامل. ● ميزة تكاليف أفضل مقارنة بالمنتج التقليدي. ● ملحقات كاملة وقوى عاملة أقل ووقت تركيب أقل. |
|||||||||||
| المعايير: | |||||||||||
| ما لم يُنص على خلاف ذلك في هذه المواصفات ، يجب أن تكون جميع المتطلبات متوافقة بشكل أساسي بالمواصفات القياسية التالية. |
|||||||||||
| ليف بصري: | ITU-T G.652، G.657 IEC 60793-2-50 | ||||||||||
| كابل البصريات: | IEC 60794-1-2 ، IEC 60794-5 | ||||||||||

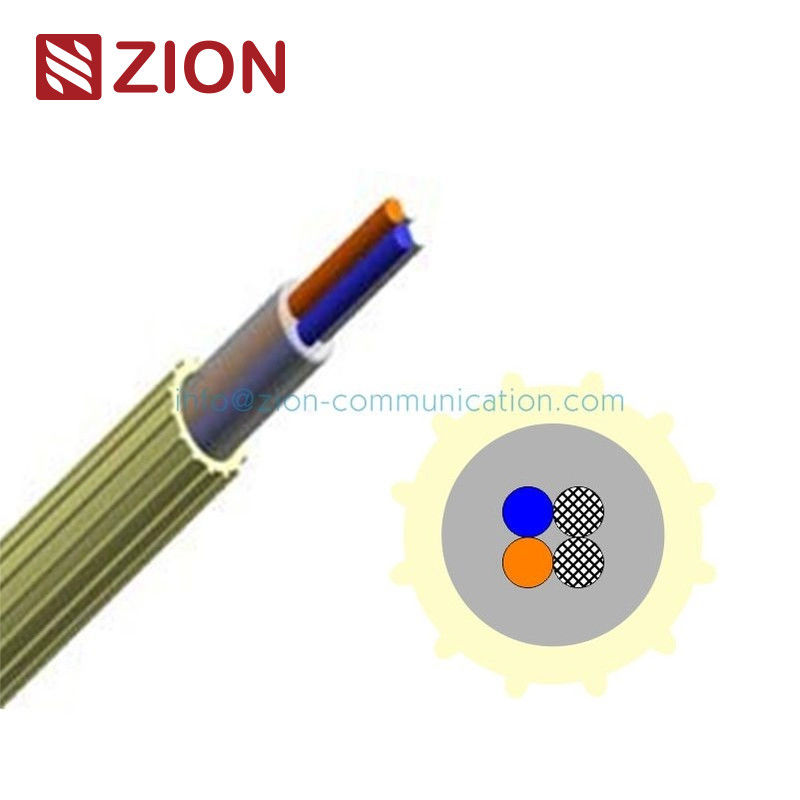

| مقطع عرضي: | |||||||||||
|
1 ، ألياف بصرية 2 ، راتينج 3 ، + 2 "حشو" ألياف 4 ، غمد احتكاك منخفض 5 ، أخدود |
|||||||||||
| الأداء الأساسي | |||||||||||
| عدد الألياف | 2 ألياف | 4 ألياف | 6 ألياف | 8 ألياف | 12 ألياف | ||||||
| القطر الخارجي (مم) | 1.20 ± 0.05 | 1.20 ± 0.05 | 1.40 ± 0.05 | 1.50 ± 0.05 | 1.65 ± 0.05 | ||||||
| الوزن (جم / م) | 1.0 | 1.0 | 1.3 | 1.8 | 2.2 | ||||||
| أقل نصف قطر بيند (مم) | 50 | 50 | 60 | 80 | 80 | ||||||
| درجة حرارة | التخزين: -30 ～ + 70 العملية: -30 ～ + 70 ℃ التثبيت: -5 ℃ ～ + 50 ℃ | ||||||||||
| عمر خدمة الكابل | 25 سنة | ||||||||||
| ملحوظة: يوصى بأن يتكون الهيكل المكون من 2 ألياف من 2 ألياف معبأة ، حيث ثبت أن 2 ألياف محشوة. مع 2 من الألياف المملوءة أفضل من تلك التي تحتوي على ألياف صفرية أو ألياف مملوءة واحدة في أداء النفخ وقدرة تجريد الألياف |
|||||||||||
| معلمة الاختبار | |||||||||||
| توهين وحدة الألياف | |||||||||||
| نوع الألياف | SM G.652D ، G.657.A1 | ||||||||||
| توهين | 0.40 ديسيبل / كم كحد أقصى @ 1310 نانومتر | ||||||||||
| 0.30 ديسيبل / كم كحد أقصى @ 1550 نانومتر | |||||||||||
| اختبار النفخ | |||||||||||
| عدد الألياف | 2 ألياف | 4 ألياف | 6 ألياف | 8 ألياف | 12 ألياف | ||||||
| معدات اختبار | بلوميتاز: UM25 ، إريكسون: F ، CATWAY: FBT-1.1 | ||||||||||
| القناة القياسية | 5.0 / 3.5 ملم | ||||||||||
| ضغط | 7 بار / 10 بار | ||||||||||
| مسافة النفخ النموذجية | 500 م / 1000 م | 500 م / 1000 م | 500 م / 1000 م | 500 م / 1000 م | 500 م / 800 م | ||||||
| وقت النفخ المعتاد | 10 دقيقة / 18 دقيقة | 10 دقيقة / 18 دقيقة | 12 دقيقة / 18 دقيقة | 13 دقيقة / 18 دقيقة | 15 دقيقة / 18 دقيقة | ||||||
| الأداء الميكانيكي | |||||||||||
| اختبار | اساسي | المعلمات | نتائج الإختبار | ||||||||
| توتر | EN 18700 A1 / 501 IEC 60794-1-2-E1 |
الحمولة 1 × واط | التوهين الإضافي ≤0.05dB بعد الاختبار |
||||||||
| يلوي | IEC 60794-1-2 - E11A | قطر 40 مم × 3 لفات 5 دورات عند 20 درجة |
التوهين الإضافي ≤0.05dB ، بعد الاختبار | ||||||||
| معجب | IEC 60794-1-2-E3 | 100 شمال ، 60 ثانية | التوهين الإضافي ≤0.05dB ، بعد الاختبار | ||||||||
| استمرت جميع الاختبارات البصرية عند 1550 نانومتر | |||||||||||
| أداء البيئة | |||||||||||
| اختبار | اساسي | المعلمات | نتائج الإختبار | ||||||||
| دورة درجة الحرارة | IEC 60794-1-2-F1 | -30 درجة ، +70 درجة ، (دورتان) |
التوهين المطلق 0.5dB / km أثناء الاختبار التوهين الإضافي 0.1dB / km أثناء الاختبار وبعده |
||||||||
| نقع الماء | IEC 60794-5 | 1000 ساعة في الماء ، 18 ℃ ～ 22 ℃ |
(اختبار بعد دورة درجة الحرارة) ≤0.07dB / km التغيير مقارنة بقيمة البداية |
||||||||
| دورة الحرارة الرطبة | IEC 60068-2-38 | 25 درجة ، 65 درجة ، 25 درجة ، 65 درجة ، 25 ، -10 ، 25 |
التوهين المطلق 0.5dB / km أثناء الاختبار التوهين الإضافي 0.1dB / km أثناء الاختبار وبعده |
||||||||
| استمرت جميع الاختبارات البصرية عند 1550 نانومتر | |||||||||||
| رمز لون الألياف | |||||||||||
| رقم. | 1 | 2 | 3 | 4 | 5 | 6 | |||||
| اللون | أزرق | البرتقالي | لون أخضر | بني | رمادي | أبيض | |||||
| رقم. | 7 | 8 | 9 | 10 | 11 | 12 | |||||
| اللون | أحمر | أسود | أصفر | البنفسجي | لون القرنفل | أكوا | |||||
| غمد اللون | |||||||||||
| ● أصفر | |||||||||||
| طول التسليم | |||||||||||
| أطوال التسليم القياسية هي 1000 م ، 2000 م ، 3000 م ، 4000 م ، 6000 م مع تفاوت قدره -0.5 ～ + 1٪. لمزيد من الخيارات ، يرجى الاتصال بخدمة العملاء. |
|||||||||||
| التعبئة والتغليف | |||||||||||
| اللف الحر في المقلاة. | |||||||||||
| عدد الألياف | طول (م) |
مقاس Φ × H. (مم) |
وزن (أزداد) (كلغ) |
|
|||||||
| 2 4 ألياف | 2000 م | φ510 × 200 | 8.0 | ||||||||
| 4000 م | φ510 × 200 | 10.0 | |||||||||
| 6000 م | φ510 × 300 | 13.0 | |||||||||
| 6 ألياف | 2000 م | φ510 × 200 | 9.0 | ||||||||
| 4000 م | φ510 × 300 | 12.0 | |||||||||
| 8 ألياف | 2000 م | φ510 × 200 | 9.0 | ||||||||
| 4000 م | φ510 × 300 | 14.0 | |||||||||
| 12 ألياف | 1000 م | φ510 × 200 | 8.0 | ||||||||
| 2000 م | φ510 × 200 | 10.0 | |||||||||
| 3000 م | φ510 × 300 | 14.0 | |||||||||
| 4000 م | φ510 × 300 | 15.0 | |||||||||
