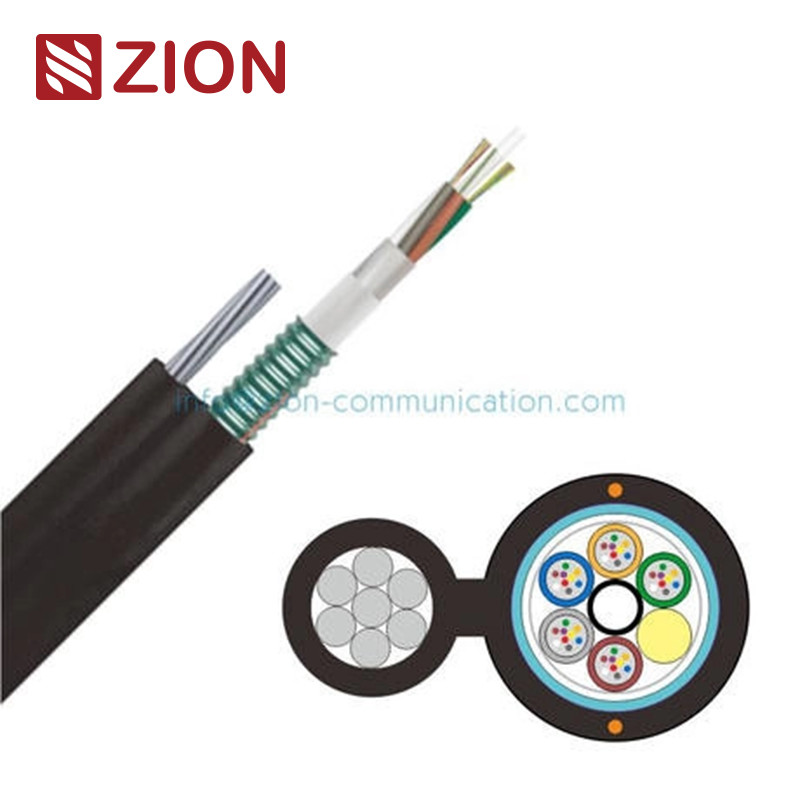

كبل بصري مدرع خفيف الشكل 8 داعم ذاتي (جاف بالكامل) GYFC8S

(جاف تماماً) GYFC8S مرسح خفيف يدعم نفسه الشكل 8 كابل بصري

GYFC8S

الكابل الخفيف المحبوب ذات الدعم

التطبيق

مقاومة سحب عالية

مقاومة سحق عالية

المنشأة الجوية ذاتية الدعم

تصميم النواة شبه الجافة ، سهلة التثبيت والربط

السمات

المعلومات التي قدمتها تشمل تفاصيل عنكابلات الألياف الضوئيةومختلفمواصفات الأداءهنا تقسيم للخصائص الرئيسية:

أنواع الألياف ومواصفاتها:

1. (جي)652. وو(جي)655هي أنواع من الألياف أحادية الوضع مع خصائص محددة في التخفيف والتشتت، والتي غالبا ما تستخدم في أنظمة نقل بصرية مختلفة.

   • (جي)652. وهي ألياف نمط واحد قياسية مع انخفاض الضبابية، مناسبة لمعظم التطبيقات العامة.
   • (جي)655هي ألياف غير صفرية ذات تحويل التشتت مصممة لنقل الطرق الطويلة والقدرة العالية ، خاصة عندما تكون تعويض التشتت ضروريًا.

2. ألياف متعددة الأوضاع:

   • 50/125 ميكرومترو62.5/125 ميكرومترهي قطرات النواة / التغطية للألياف متعددة الأوضاع ، والتي تستخدم عادة لنقل البيانات لمسافات قصيرة (على سبيل المثال ، داخل المباني أو بيئات الحرم الجامعي).

الضعف (خسارة الإشارة):

• (جي)652. وو(جي)655:

  • في850 nmو1300 nm، كلا النوعين من الألياف لديها خفيفة من≤3.0 ديسيبل/كم.
  • في1310 nm,(جي)652. ولديه انخفاض≤0.36 ديسيبل/كم، و(جي)655لديه≤0.40 ديسيبل/كم.
  • في1550 nm، الضعف هو≤0.22 ديسيبل/كملـ(جي)652. وو≤0.23 ديسيبل/كملـ(جي)655.

• ألياف متعددة الأوضاع (50/125 μm و 62.5/125 μm):

  • في850 nm، الضعف هو≤3.0 ديسيبل/كم.
  • في1300 nm، الضعف هو أيضا≤1.0 ديسيبل/كم.

عرض النطاق الترددي (قدرة نقل الإشارة):

• ألياف متعددة الأوضاع:
  • في850 nm,50/125 ميكرومترالألياف لديها عرض النطاق الترددي≥500 ميغاهرتز·كم، بينما62.5/125 ميكرومترالألياف لديها≥200 ميغاهرتز·كم.
  • في1300 nm,50/125 ميكرومترالألياف لديها عرض النطاق الترددي≥1000 ميغاهرتز·كم، بينما62.5/125 ميكرومترالألياف لديها≥600 ميغاهرتز·كم.

التشتت في وضع الاستقطاب (PMD):

• الألياف الفردية: كلاهما(جي)652. وو(جي)655الألياف لديها قيمة تشتت وضع الاستقطاب≤0.20 ps/√km.
• قيمة الرابط التصميمي (M=20، Q=0.01%): كلاهما(جي)652. وو(جي)655الألياف لها قيمة ربط تصميمية≤0.1 ps/√km.

البيانات التقنية للكابلات الصناعية:

المواصفات التالية هي لكابلات الألياف الضوئيةمع عدد مختلف من الألياف وتكوينات مختلفة:

• خيارات عدد الألياف: 24، 48، 72، 96، 144 ألياف

• أنبوب فضفاض:

  • عدد الأنابيب لكل عدد من الألياف:
    • 24 نسمة: 4 أنابيب * 6 ألياف لكل أنبوب.
    • 48 نسيج: 4 أنابيب * 12 ألياف لكل أنبوب.
    • 72 من الألياف: 6 أنابيب * 12 ألياف لكل أنبوب.
    • 96 نسيج: 8 أنابيب * 12 ألياف لكل أنبوب.
    • 144 نسيج: 12 أنبوب * 12 ألياف لكل أنبوب.

• القطر الخارجي:

  • 24 نسمة: 1.9 ملم.
  • 48، 72, 96 الألياف: 2.4 ملم.
  • 144 نسيج: 2.4 ملم.

• عضو القوة المركزية:

  • المواد:FRP(بلاستيك معزز بالألياف)
  • قطر:2.0 ملمبالنسبة للألياف 24/482.6 ملمبالنسبة للألياف 72/96/144.

• مادة منع الماء:الشريط والخيوطللحماية من دخول الماء

• الدرع:شرائط الصلب المموجةلحماية ميكانيكية

• سلك الرسول:7*1.6 ملمالهيكل

• الغطاء الخارجي:

  • سمك:1.8 ملمالاسمية

• قطر الكابل:

  • 24 نسمة: حوالي 11.1 ملم * 22.1 ملم
  • 48 نسيج: حوالي 12.1 ملم * 23.1 ملم.
  • 72 من الألياف: حوالي 12.6 ملم * 23.6 ملم.
  • 96 نسيج: حوالي 14.6 ملم * 25.6 ملم.
  • 144 نسيج: حوالي 17.6 ملم * 28.6 ملم.

• وزن الكابل:

  • 24 نسمة: 280 كجم/كيلومتر
  • 48 نسيج: 310 كجم/كيلومتر
  • 72 من الألياف: 330 كجم/كيلومتر.
  • 96 نسيج: 370 كجم/كيلومتر.
  • 144 نسيج: 440 كجم/كيلومتر

• نطاق درجة حرارة العمل-40 درجة مئوية إلى +70 درجة مئوية

• قوة الشد:

  • على المدى القصير8000 ن.
  • على المدى الطويل2700 ن.

• مقاومة السحق:

  • على المدى القصير2000 ن/100 ملم.
  • على المدى الطويل600 ن/100 ملم.
