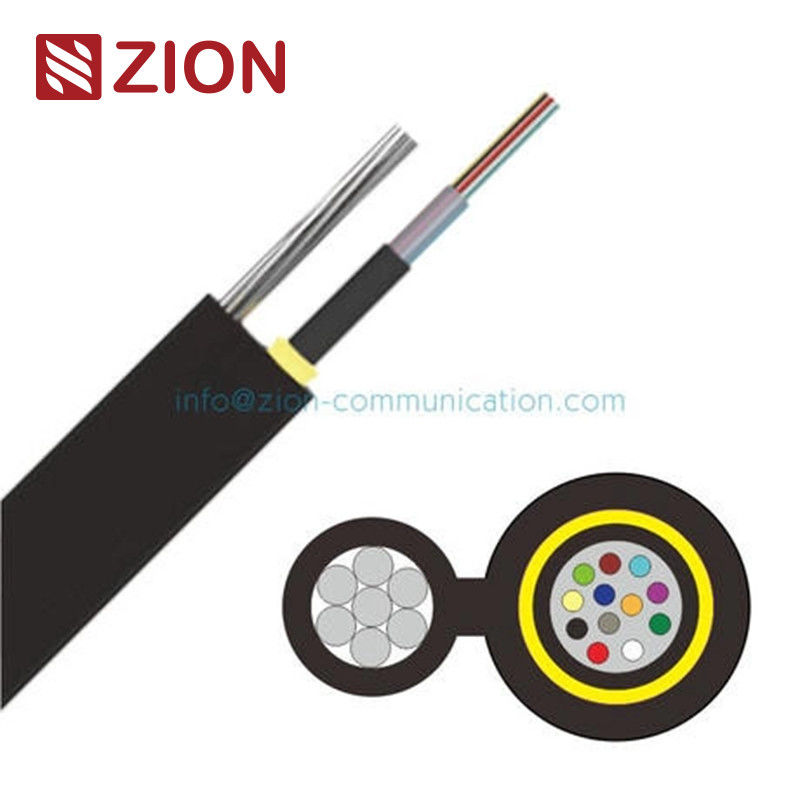

GYAXTC8Y Central Tube Mini الشكل 8 كابل ليفي هوائي ذاتي الدعم

GYAXTC8Y-الشكل الصغير-8 أنبوب مركزي ذو دعم ذاتي مصغر الشكل 8 كابل Unitube كابل بصري جوي

GYAXTC8Y-Small

كابل الألياف البصرية للتركيب الجوي للأنابيب المركزية
الشكل-8 الدعم الذاتي

التطبيق

أداء ميكانيكي وبيئي جيد
الحجم الصغير والوزن الخفيف، سهل التثبيت.
إنشاء جوي ذاتي الدعم.

السمات

إليك ملخص مفصل لمواصفات كابلات الألياف البصرية بناءً على إدخالك:

أنواع الألياف وتخفيفها / أدائها:

1. (جي)652. وو(جي)655(ألياف ذات وضع واحد):

   • (جي)652. و: الألياف ذات الوضع الواحد المستخدمة بشكل شائع مناسبة للتطبيقات العامة.
   • (جي)655: الألياف غير الصفرية المنقولة، مصممة للكفاءة العالية، نقل المسافات الطويلة مع المزيد من السيطرة على الانتشار.

2. ألياف متعددة الأوضاع:

   • 50/125 ميكرومترو62.5/125 ميكرومترهي الألياف متعددة الأوضاع المستخدمة لنقل البيانات على مسافة قصيرة وسرعة عالية في شبكات المنطقة المحلية (LANs) ، مع خصائص خفيفة وعرض النطاق الترددي المحددة.

التخفيف:

• عند 850 نانومتر:

  • 50/125 ميكرومتر:≤3.0 ديسيبل/كم
  • 62.5/125 ميكرومتر:≤3.0 ديسيبل/كم

• عند 1300 نانومتر:

  • 50/125 ميكرومتر:≤1.0 ديسيبل/كم
  • 62.5/125 ميكرومتر:≤1.0 ديسيبل/كم

• عند 1310 نانومتر:

  • (جي)652. و:≤0.36 ديسيبل/كم
  • (جي)655:≤0.40 ديسيبل/كم

• عند 1550 نانومتر:

  • (جي)652. و:≤0.22 ديسيبل/كم
  • (جي)655:≤0.23 ديسيبل/كم

عرض النطاق الترددي (قدرة نقل البيانات):

• عند 850 نانومتر:

  • 50/125 ميكرومتر:≥500 ميغاهرتز·كم
  • 62.5/125 ميكرومتر:≥200 ميغاهرتز·كم

• عند 1300 نانومتر:

  • 50/125 ميكرومتر:≥1000 ميغاهرتز·كم
  • 62.5/125 ميكرومتر:≥600 ميغاهرتز·كم

التشتت في وضع الاستقطاب (PMD):

• الألياف الفردية: كلاهما(جي)652. وو(جي)655الألياف لديها قيمة تشتت وضع الاستقطاب≤0.20 ps/√km.
• قيمة رابط التصميم(M=20, Q=0.01%): كلاهما(جي)652. وو(جي)655الألياف لديها≤0.1 ps/√km.

البيانات التقنية لبناء الكابلات:

يوضح هذا القسم الخصائص الفيزيائية والميكانيكية للكابلات الضوئية ذات الألياف المختلفة:

• خيارات عدد الألياف: 2, 4, 6, 12, 18, 24 ألياف.

خصائص الأنابيب والكابلات الفارغة:

• القطر الخارجي للأنبوب الفارغ:

  • بالنسبة للألياف 2، 4، 6:2.8 ملم
  • بالنسبة للألياف 12, 18, 24:3.2 ملم

• أسلاك الفولاذ:

  • المواد: أسلاك الفولاذ المغلفة من أجل القوة.
  • قطرها:7*0.8 ملم.

• الغطاء:

  • المواد:PE(بولي إيثيلين)
  • سمك:0.8 ملم اسمي.

• قطر الكابل:

  • 2، 4، 6 الأليافتقريباً4.4 ملم / 9.5 ملم.
  • 12، 18، 24 الأليافتقريباً4.6 ملم / 9.5 ملم.

• وزن الكابل:

  • 2، 4، 6 الألياف:66 كجم/كم.
  • 12، 18، 24 الألياف:68 كجم/كم.

• نطاق درجة حرارة العمل:-40°C إلى +70°C.

• قوة الشد:

  • قصيرة الأجل:1500 ن.
  • على المدى الطويل:600 ن.

• مقاومة السحق:

  • قصيرة الأجل:1000 ن/100 ملم.
  • على المدى الطويل:300 ن/100 ملم.
