GYFTC8A FRP CSM الألومنيوم المزود بالهواء تركيب الشكل-8 الكابل البصري الداعم الذاتي

GYFTC8A

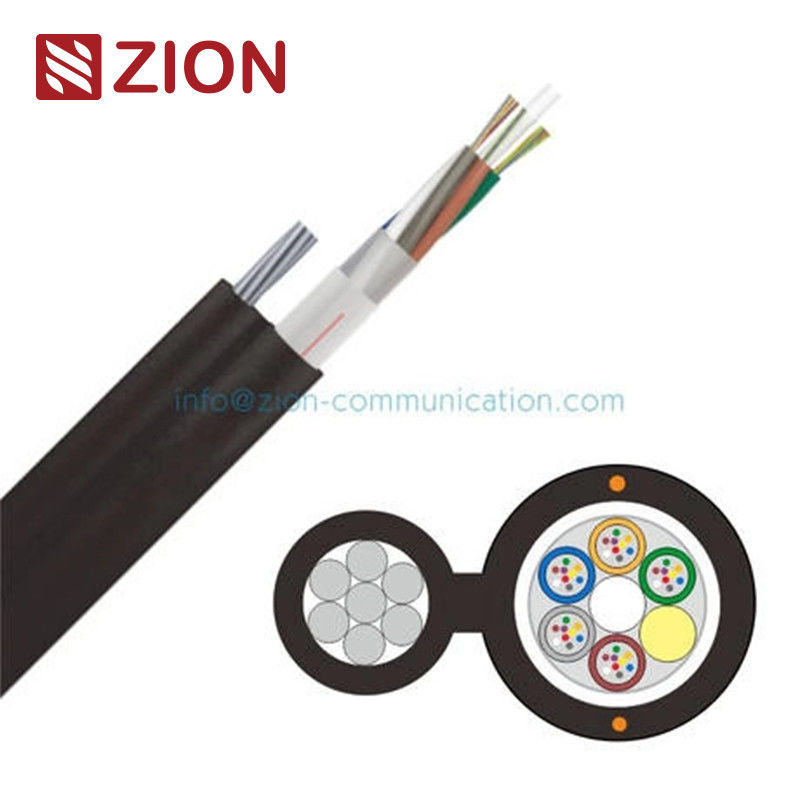

FRP CSM الألومنيوم المزود بالدرع التثبيت الجوي كابل الألياف الضوئية الشكل-8 الدعم الذاتي

التطبيق

قوة سحب عالية
المنشأة الجوية ذاتية الدعم

الخصائص والبيانات التقنية للكابلات الصناعية

خصائص الألياف

(جي)652.D (الوضع الواحد):

• التخفيف:
  • @1310 nm: ≤0.36 dB/km
  • @1550 nm: ≤0.22 dB/km
• وضع الاستقطاب التشتت
  • الألياف الفردية: ≤0.20 ps/√km
  • قيمة الربط المصممة (M=20، Q=0.01%): ≤0.1 ps/√km

G.655 (الوضع الواحد):

• التخفيف:
  • @1310 nm: ≤0.40 dB/km
  • @1550 nm: ≤0.23 dB/km
• وضع الاستقطاب التشتت
  • الألياف الفردية: ≤0.20 ps/√km
  • قيمة الربط المصممة (M=20، Q=0.01%): ≤0.1 ps/√km

50/125μm (متعدد الأوضاع):

• التخفيف:
  • @850 nm: ≤3.0 dB/km
  • @1300 nm: ≤1.0 ديسيبل/كيلومتر
• عرض النطاق:
  • @850 nm: ≥500 MHz·km
  • @1300 nm: ≥1000 MHz·km

62.5/125μm (عدد الوسائط):

• التخفيف:
  • @850 nm: ≤3.0 dB/km
  • @1300 nm: ≤1.0 ديسيبل/كيلومتر
• عرض النطاق:
  • @850 nm: ≥200 MHz·km
  • @1300 nm: ≥600 MHz·km

البيانات التقنية

1. عدد الألياف:متوفر في تشكيلات الألياف 24، 48، 72، 96، 144، و 288.

2. هيكل أنابيب فضفاضة:

   • عدد الأنابيب والألياف لكل أنبوب:
     • 24 ألياف: 4 أنابيب × 6 ألياف.
     • 48 ألياف: 4 أنابيب × 12 ألياف.
     • 72 ألياف: 6 أنابيب × 12 ألياف.
     • 96 ألياف: 8 أنابيب × 12 ألياف.
     • 144 ألياف: 12 أنبوب × 12 ألياف.
     • 288 ألياف: 24 أنبوب × 12 ألياف.
   • القطر الخارجي: 1.9 إلى 2.4 ملم حسب التكوين.

3. عضو القوة المركزية:

   • المواد: FRP أو الفولاذ.
   • القطر: يتراوح من 2.0 ملم إلى 7.4 ملم اعتمادا على عدد الألياف.

4. مادة حجب المياه:

   • كابل مليء بمركب لضمان مقاومة الماء

5. طبقة مقاومة للرطوبة:

   • شريط ألومنيوم مطلي للحماية الإضافية

6. سلك الرسول:

   • الهيكل: 7 × 1.6 ملم من أجل القوة والدعم.

7. الغطاء:

   • السماكة: 1.8 ملم الاسمية

8. أبعاد ووزن الكابلات:

   • يختلف قطر الكابل من حوالي 10.2 ملم إلى 19.5 ملم (الكابل الرئيسي) و 21.2 ملم إلى 30.5 ملم (بما في ذلك سلك الرسول).
   • تتراوح الوزن من 220 ± 10 كجم/كلم إلى 450 ± 10 كجم/كلم.

9. الأداء الميكانيكي:

   • نطاق درجة حرارة العمل:-40 درجة مئوية إلى +70 درجة مئوية
   • قوة الشد:
     • على المدى القصير: 8000 ن.
     • على المدى الطويل: 2700 ن.
   • مقاومة السحق:
     • على المدى القصير: 1000 ن/100 ملم.
     • الطول الأمد: 300 ن/100 ملم.

10. ترتيب الألوان:

    • ألوان الألياف والأنابيب تتبع جدول تعريف محدد.
