| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Zion communication OR OEM |
| إصدار الشهادات: | CE, ROHS, VDE, UL |
| رقم الموديل: | التثبيت الهوائي GYFC8Y53 |
| الحد الأدنى لكمية: | 100 كيلومتر |
| تفاصيل التغليف: | 2000 م / بكرة خشبية / كرتون |
| وقت التسليم: | عادة 20 يوم عمل |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 1500 كم / شهر |
| الأساسية: | G.652.D، G.655، 50 / 125um، 62.5 / 125um | عضو القوة المركزية: | Gfrp |
|---|---|---|---|
| أنبوب فضفاض: | لدن بالحرارة | السترة: | PE |
| رسول: | أسلاك فولاذية مجدولة | حزمة: | بكرة خشبية ， Φ280 * 280 مم |
| تسليط الضوء: | غمد مزدوج من الألياف البصرية الشكل 8,تركيب هوائي الشكل 8 من الألياف البصرية |
||

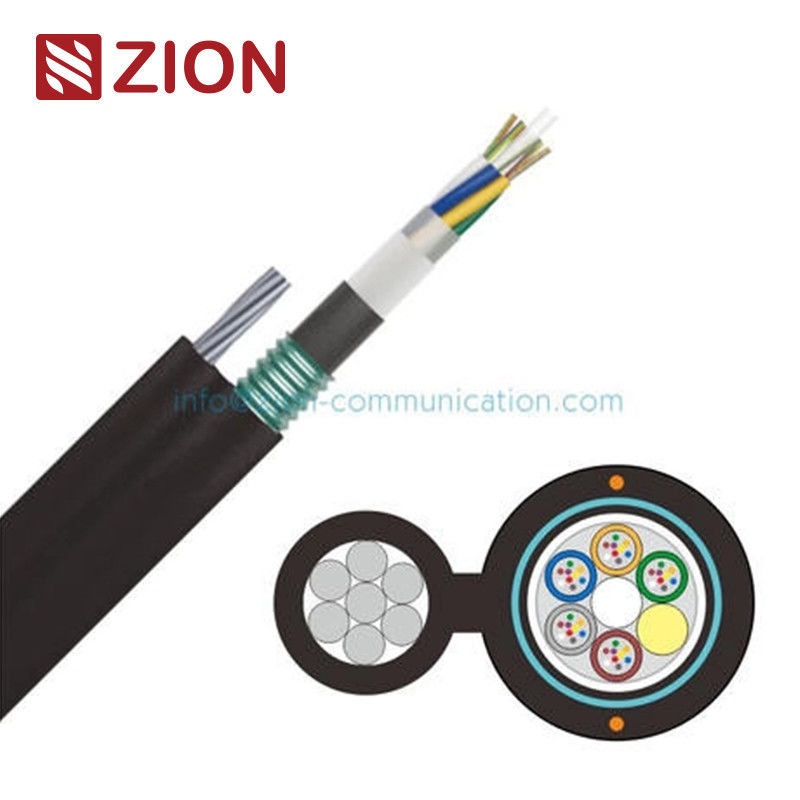

كابل بصري ذاتي الدعم GYFC8Y53 FRP CSM
|
GYFC8Y53 كابل الألياف الضوئية للتركيب الهوائي ذو غلاف مزدوج FRP CSM |
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||
| طلب: | |||||||||||||||||||||||||
| مقاومة الشد العالية مقاومة سحق عالية | |||||||||||||||||||||||||
| تصميم أساسي شبه جاف ، سهل التركيب والربط | |||||||||||||||||||||||||
| التثبيت الهوائي ذاتي الدعم | |||||||||||||||||||||||||
| صفات: | |||||||||||||||||||||||||
| G.652.D | ع 655 | 50 / 125um | 62.5 / 125 ميكرومتر | ||||||||||||||||||||||
| توهين | @ 850nm | - | - | ≤3.0 ديسيبل / كم | ≤3.0 ديسيبل / كم | ||||||||||||||||||||
| @ 1300 نانومتر | - | - | ≤1.0 ديسيبل / كم | ≤1.0 ديسيبل / كم | |||||||||||||||||||||
| @ 1310nm | ≤0.36 ديسيبل / كم | ≤0.40 ديسيبل / كم | - | - | |||||||||||||||||||||
| @ 1550nm | ≤0.22 ديسيبل / كم | ≤0.23 ديسيبل / كم | - | - | |||||||||||||||||||||
| عرض النطاق | @ 850nm | - | - | ≥500 ميغا هرتز · كم | ≥200 ميغا هرتز · كم | ||||||||||||||||||||
| @ 1300 نانومتر | - | - | ≥ 1000 ميجا هرتز · كم | ≥600 ميغا هرتز · كم | |||||||||||||||||||||
| الاستقطاب الوضع تشتت |
الألياف الفردية | ≤0.20 حصان / √ كم | ≤0.20 حصان / √ كم | - | - | ||||||||||||||||||||
| قيمة ارتباط التصميم (م = 20 ، س = 0.01٪) |
≤0.1 حصان / √ كم | ≤0.1 حصان / √ كم | - | - | |||||||||||||||||||||
| معلومات تقنية: | |||||||||||||||||||||||||
| العنصر | محتويات | قيمة | |||||||||||||||||||||||
| عدد الألياف | 24 | 48 | 72 | 96 | 144 | ||||||||||||||||||||
| أنبوب فضفاض | عدد الأنابيب * الألياف بيرتوب | 4 * 6 | 4 * 12 | 6 * 12 | 8 * 12 | 12 * 12 | |||||||||||||||||||
| القطر الخارجي (مم) | 1.9 | 2.4 | 2.4 | 2.4 | 2.4 | ||||||||||||||||||||
| عضو القوة المركزية | مواد | FRP | |||||||||||||||||||||||
| القطر (مم) | 2.0 | 2.0 | 2.6 | 2.6 | 2.6 | ||||||||||||||||||||
| قطر CSM المطلي (مم) | - | - | - | 4.2 | 4.8 | ||||||||||||||||||||
| مواد حجب المياه | مواد | شريط عزل المياه والغزل | |||||||||||||||||||||||
| غمد داخلي | سمك (مم) | الاسمي: 1.0 | |||||||||||||||||||||||
| درع | مواد | شريط فولاذي مموج | |||||||||||||||||||||||
| ماسنجر واير | الهيكل والقطر (مم) | 7 * 1.6 | |||||||||||||||||||||||
| الغلاف الخارجي | سمك (مم) | الاسمي: 2.0 | |||||||||||||||||||||||
| قطر الكابل (مم) | 13.4 / * 24.4 ملم | 15.0 / * 26.0 مم | 15.4 / * 26.4 ملم | 16.8 / * 27.8 ملم | 20.2 / * 31.2 ملم | ||||||||||||||||||||
| وزن الكابل (كجم / كم) | 270 | 320 | 350 | 390 | 420 | ||||||||||||||||||||
| نطاق درجة حرارة التشغيل (℃) | -40 ~ + 70 | ||||||||||||||||||||||||
| قوة الشد على المدى القصير / الطويل (N) | 8000/2700 | ||||||||||||||||||||||||
| مقاومة سحق قصيرة / طويلة المدى (N / 100mm) | 3000/900 | ||||||||||||||||||||||||
| يتم تحديد ترتيب الألوان للألياف والأنبوب في جدول تحديد اللون. | |||||||||||||||||||||||||
| تتوفر أيضًا الهياكل الأخرى وعدد الألياف وفقًا لمتطلبات العملاء. | |||||||||||||||||||||||||
