| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Zion communication OR OEM |
| إصدار الشهادات: | ISO, CE, RoHS, UL |
| رقم الموديل: | RF الكابل المحوري المموج |
| الحد الأدنى لكمية: | 1 كم |
| تفاصيل التغليف: | 100 م ، 300 م ، بكرة خشبية ، كرتون |
| وقت التسليم: | 25 يوم عمل |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 1000 كم / شهر |
| موصل داخلي: | أسلاك الألمنيوم المكسوة بالنحاس | عازلة: | رغوة البولي ايثيلين |
|---|---|---|---|
| موصل خارجي: | أنبوب نحاسي مموج حلزوني | السترة: | PE ، أسود |
| معاوقة: | 50 | جهد العزل: | 2.5 ك.ف. |

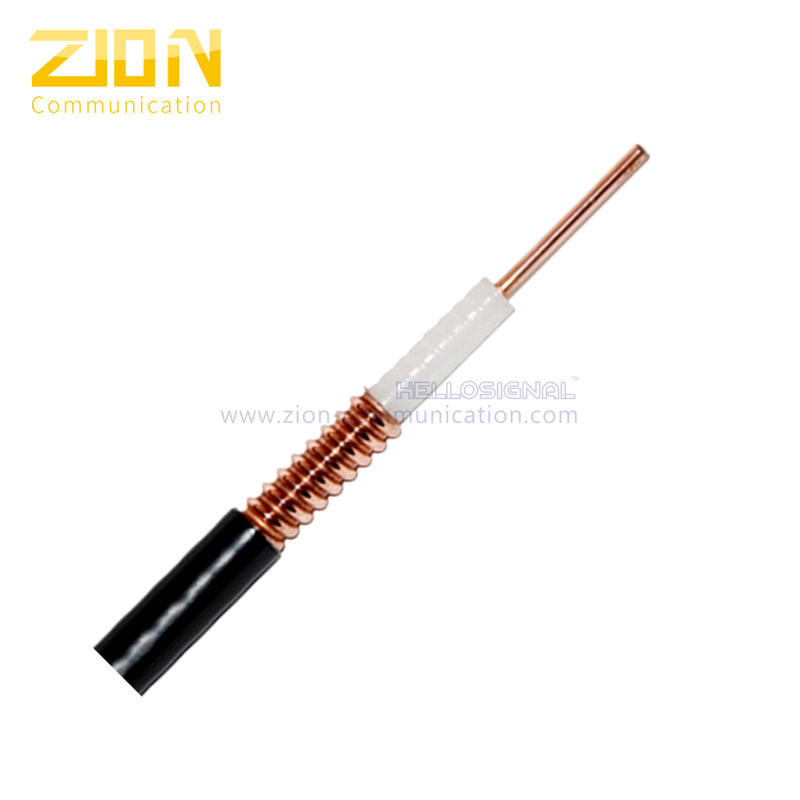

| 3/8 "أنبوب نحاسي مموج حلزوني فائق المرونة RF 50 أوم كبل محوري رقم 7101103 |
||
| معلمات البناء: | ||
| موصل داخلي | 2.60 ± 0.05 مم سلك ألومنيوم مكسو بالنحاس | |
| عازلة | 6.70 ± 0.20 مم PE الرغوي | |
| موصل خارجي | 9.10 ± 0.15 ملمأنبوب نحاسي مموج حلزوني | |
| السترة | 10.20 ± 0.20 مم PE ، أسود | |
| سمك سترة | ＞ 0.80 مم | |
| طلب | ||
| الخصائص الكهربائية: | ||
| السعة | 80 بيكو فاراد / م |  |
| معاوقة | 50 | |
| سرعة التكاثر | 0.83 | |
| تصنيف القوة القصوى | 12.0 كيلو واط | |
| ذروة الجهد | 2.50 ك.ف. | |
| مقاومة العزل | > 5000 متر مكعب | |
| جهد العزل | 2.5 ك.ف. | |
| مقاومة التيار المستمر للموصل الداخلي | 5.00 Ω / كم | |
| المقاومة الخارجية للموصل DC | 3.50 Ω / كم | |
| VSWR | ||
| 800 ميجا هرتز -1000 ميجا هرتز | 1.1 | |
| 1700 ميجا هرتز - 2500 ميجا هرتز | 1.1 | |
| 2500 ميجا هرتز -3000 ميجا هرتز | 1.15 | |
| الخصائص الميكانيكية والبيئية: | ||
| الانحناء الشعاع (ثني واحد) | 12.5 ملم | |
| نصف قطر الانحناء (ثني متكرر) | 25 ملم | |
| نطاق درجة حرارة التشغيل | -55 إلى +85 درجة | |
| أقطار الكابلات | 10.20 ± 0.20 ملم | |
| التوهين (20 ℃): | ||
| التردد (ميجاهرتز) | التوهين (ديسيبل / 100 م) | متوسط الطاقة (KW) |
| 100 | 4.18 | 1.90 |
| 200 | 5.96 | 1.3 |
| 450 | 9.14 | 0.87 |
| 800 | 12.32 | 0.64 |
| 900 | 13.15 | 0.60 |
| 1000 | 13.85 | 0.57 |
| 1500 | 17.35 | 0.45 |
| 1800 | 19.2 | 0.41 |
| 2000 | 20.30 | 0.39 |
| 2200 | 21.4 | 0.37 |
| 2400 | 22.50 | 0.36 |
| 2500 | 23 | 0.35 |
| 3000 | 25.20 | 0.31 |
| معلومات الطلب: | ||
| العلامات | HELLOSIGNAL 3/8 "كابل RF محوري مرن للغاية ××× م | |
| طَرد | استفسر عن الطول على الأسطوانة الخشبية والبليت. | |
| موعد التسليم | عادة بعد 25 يومًا من استلام الإيداع. | |
| ماركة | HELLOSIGNAL® أو OEM | |
