| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Zion communication OR OEM |
| إصدار الشهادات: | ISO, CE, RoHS, UL |
| رقم الموديل: | RF الكابل المحوري المموج |
| الحد الأدنى لكمية: | 1 كم |
| تفاصيل التغليف: | 100 م ، 300 م ، بكرة خشبية ، كرتون |
| وقت التسليم: | 25 يوم عمل |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 1000 كم / شهر |
| موصل داخلي: | أسلاك الألمنيوم المكسوة بالنحاس | عازلة: | رغوة البولي ايثيلين |
|---|---|---|---|
| موصل خارجي: | أنبوب نحاسي مموج حلقي | السترة: | PE ، أسود |
| معاوقة: | 50 | جهد العزل: | 2.5 ك.ف. |

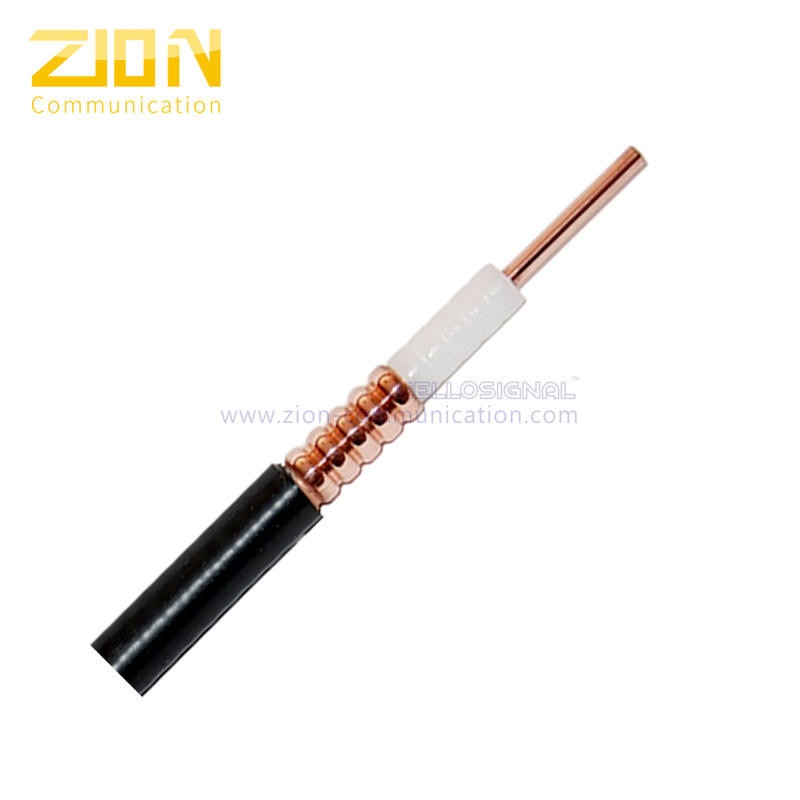

| 3/8 "أنبوب نحاسي مموج حلقي RF 50 أوم كبل محوري رقم 7101104 |
||
| معلمات البناء: | ||
| موصل داخلي | 3.30 ± 0.05 مم سلك ألومنيوم مكسو بالنحاس | |
| عازلة | 8.30 ± 0.20 مم PE الرغوي | |
| موصل خارجي | 9.60 ± 0.15 مم أنبوب نحاسي مموج حلقي | |
| السترة | 11.20 ± 0.20 مم PE ، أسود | |
| سمك سترة | ＞ 0.80 مم | |
| طلب | ||
الخصائص الكهربائية: |
||
| السعة | 76 بيكو فاراد / م |  |
| معاوقة | 50 | |
| سرعة التكاثر | 0.88 | |
| تصنيف القوة القصوى | 15.6 كيلو واط | |
| ذروة الجهد | 1.05 ك.ف. | |
| مقاومة العزل | > 5000 متر مكعب | |
| جهد العزل | 2.5 ك.ف. | |
| مقاومة التيار المستمر للموصل الداخلي | 3.10 Ω / كم | |
| المقاومة الخارجية للموصل DC | 2.80 Ω / كم | |
| VSWR | ||
| 800 ميجا هرتز -1000 ميجا هرتز | 1.1 | |
| 1700 ميجا هرتز - 2500 ميجا هرتز | 1.1 | |
| 2500 ميجا هرتز -3000 ميجا هرتز | 1.15 | |
| الخصائص الميكانيكية والبيئية: | ||
| الانحناء الشعاع (ثني واحد) | 40 ملم | |
| نصف قطر الانحناء (ثني متكرر) | 95 ملم | |
| نطاق درجة حرارة التشغيل | -55 إلى +85 درجة | |
| أقطار الكابلات | 11.20 ± 0.20 ملم | |
| التوهين (20 ℃): | ||
| التردد (ميجاهرتز) | التوهين (ديسيبل / 100 م) | متوسط الطاقة (KW) |
| 100 | 3.12 | 2.23 |
| 200 | 4.45 | 1.56 |
| 450 | 6.79 | 1.02 |
| 800 | 9.2 | 0.75 |
| 900 | 9.80 | 0.71 |
| 1000 | 10.37 | 0.67 |
| 1500 | 12.90 | 0.53 |
| 1800 | 14.25 | 0.48 |
| 2000 | 15.10 | 0.46 |
| 3000 | 18.9 | 0.37 |
| معلومات الطلب: | ||
| العلامات | HELLOSIGNAL 3/8 "RF كبل محوري ××× M. | |
| طَرد | استفسر عن الطول على الأسطوانة الخشبية والبليت. | |
| موعد التسليم | عادة بعد 25 يومًا من استلام الإيداع. | |
| ماركة | HELLOSIGNAL® أو OEM | |
