| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Zion communication OR OEM |
| إصدار الشهادات: | ISO, CE, RoHS, UL |
| رقم الموديل: | RF الكابل المحوري المموج |
| الحد الأدنى لكمية: | 1 كم |
| تفاصيل التغليف: | 100 م ، 300 م ، بكرة خشبية ، كرتون |
| وقت التسليم: | 25 يوم عمل |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 1000 كم / شهر |
| موصل داخلي: | أسلاك الألمنيوم المكسوة بالنحاس | عازلة: | رغوة البولي ايثيلين |
|---|---|---|---|
| موصل خارجي: | أنبوب نحاسي مموج حلقي | السترة: | PE ، أسود |
| تصنيف القوة القصوى: | 40 كيلو واط | <i>Max.</i> <b>الأعلى.</b> <i>operating frequency</i> <b>تردد التشغيل</b>: | 8.8 جيجا هرتز |

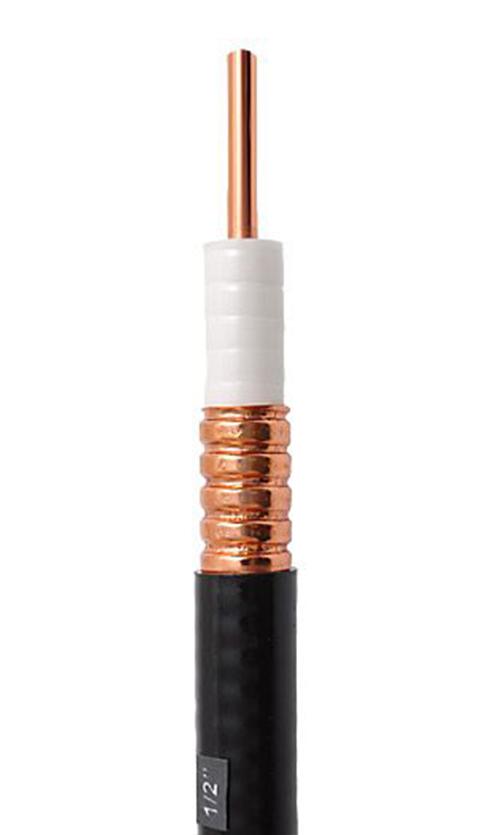

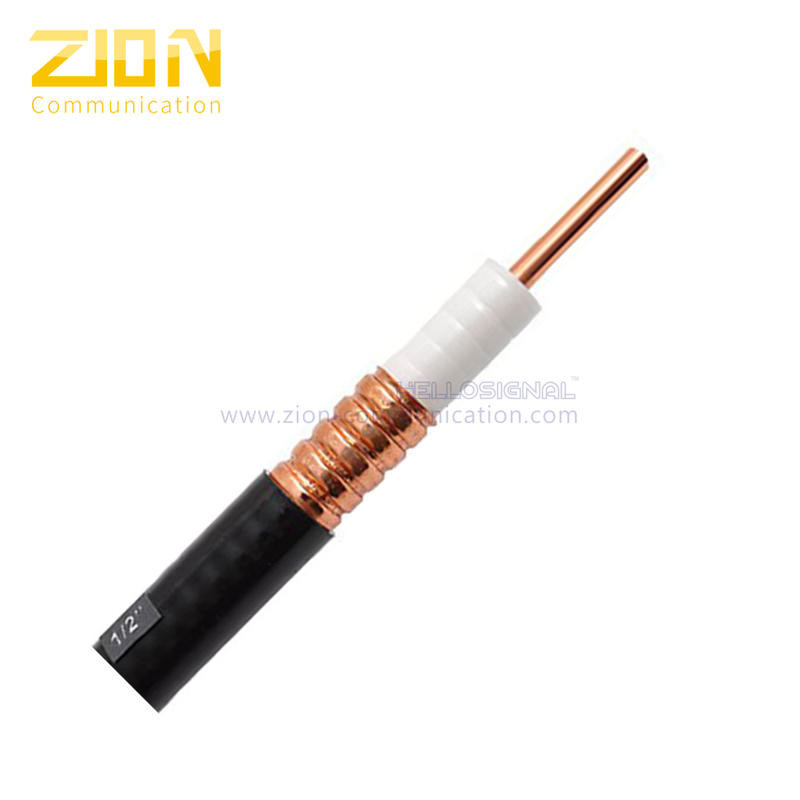

| 1/2 "كابل RF محوريرقم 7101106 | ||||||||
| معلمات البناء: | ||||||||
| موصل داخلي | 4.80 ± 0.05 مم سلك ألومنيوم مكسو بالنحاس | |||||||
| عازلة | 12.00 ± 0.20 ملم رغوة البولي ايثيلين | |||||||
| موصل خارجي | 13.80 ± 0.15 مم أنبوب نحاسي مموج حلقي | |||||||
| السترة | 15.70 ± 0.20 ملم PE ، أسود | |||||||
| سمك سترة | ＞ 0.80 مم | |||||||
| الخصائص الكهربائية: | ||||||||
| السعة | 76 بيكو فاراد / م |  |
||||||
| معاوقة | 50 ± 2 Ω | |||||||
| سرعة التكاثر | 87٪ | |||||||
| تصنيف القوة القصوى | 40 كيلو واط | |||||||
| الأعلى.تردد التشغيل | 8.8 جيجا هرتز | |||||||
| مقاومة العزل | > 10000 متر مكعب | |||||||
| الجهد الانهيار DC | 6000 فولت | |||||||
| جهد اختبار شرارة السترة | 8000 فرمس | |||||||
| مقاومة التيار المستمر للموصل الداخلي | 1.62 Ω / كم | |||||||
| المقاومة الخارجية للموصل DC | 4.30 Ω / كم | |||||||
| توهين التدريع | ≥ 120 ديسيبل | |||||||
| VSWR | ||||||||
| 800 ميجا هرتز -1000 ميجا هرتز | ≤ 1.13 | |||||||
| 1700 ميجا هرتز -2700 ميجا هرتز | ≤ 1.15 | |||||||
| 2700 ميجا هرتز -4000 ميجا هرتز | ≤ 1.20 | |||||||
| 4000 ميجا هرتز -5000 ميجا هرتز | ≤ 1.20 | |||||||
| PIM | ||||||||
| التعديل البيني (الترتيب الثالث ، 2 * 20 واط) | ≤ - 160 ديسيبل | |||||||
| الخواص الميكانيكية: | ||||||||
| الانحناء الشعاع (ثني واحد) | 55 ملم | |||||||
| نصف قطر الانحناء (ثني متكرر) | 130 ملم | |||||||
| لحظة الانحناء | 6.5 نيوتن | |||||||
| قوة سحق اللوحة المسطحة | 8 نيوتن / مم | |||||||
| قوة الشد | 950 شمال | |||||||
| الخواص الميكانيكية: | ||||||||
| سترة PE | سترة LSZH | |||||||
| درجة حرارة التثبيت | -40 درجة إلى +60 درجة | -20 إلى + 60 ℃ | ||||||
| درجة حرارة التشغيل | -55 درجة إلى +85 درجة | -30 درجة إلى +80 درجة | ||||||
| درجة حرارة التخزين | -70 درجة إلى +85 درجة | -30 درجة إلى +80 درجة | ||||||
| التوهين (20 ℃): | ||||||||
| التردد (ميجاهرتز) | التوهين (ديسيبل / 100 م) | متوسط الطاقة (KW) | ||||||
| 200 | 3.18 | 2.41 | ||||||
| 450 | 4.88 | 1.57 | ||||||
| 800 | 6.64 | 1.16 | ||||||
| 900 | 7.08 | 1.09 | ||||||
| 1800 | 10.35 | 0.75 | ||||||
| 2000 | 10.98 | 0.70 | ||||||
| 2200 | 11.58 | 0.67 | ||||||
| 2500 | 12.44 | 0.62 | ||||||
| 2700 | 13.02 | 0.59 | ||||||
| 3000 | 13.80 | 0.56 | ||||||
| 3500 | 15.15 | 0.51 | ||||||
| 4000 | 16.40 | 0.47 | ||||||
| 5000 | 18.62 | 0.42 | ||||||
| 6000 | 20.70 | 0.37 | ||||||
| يجب أن تكون قيمة التوهين القصوى 105٪ من قيمة التوهين الاسمية | ||||||||
| المعايير ومعلومات الطلب: | ||||||||
| مقاوم للحرائق | IEC 60754-1 ، -2 ؛IEC 60332-1 ، -2 ؛IEC 61034-1، -2 ؛IEC 60332-3-24 | |||||||
| بنفايات | متوافق مع RoHS 2011/65 / EU | |||||||
| موعد التسليم | عادة بعد 25 يومًا من استلام الإيداع. | |||||||
| العلامات | HELLOSIGNAL 1/2 "RF كبل محوري ××× M. | |||||||
