| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Zion communication OR OEM |
| إصدار الشهادات: | ISO, CE, RoHS, UL |
| رقم الموديل: | RF الكابل المحوري المموج |
| الحد الأدنى لكمية: | 1 كم |
| تفاصيل التغليف: | 100 م ، 300 م ، بكرة خشبية ، كرتون |
| وقت التسليم: | 25 يوم عمل |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 1000 كم / شهر |
| موصل داخلي: | أسلاك الألمنيوم المكسوة بالنحاس | عازلة: | رغوة البولي ايثيلين |
|---|---|---|---|
| موصل خارجي: | أنبوب الألمنيوم المموج الحلقي | السترة: | PE ، أسود |
| تصنيف القوة القصوى: | 40 كيلو واط | <i>Max.</i> <b>الأعلى.</b> <i>operating frequency</i> <b>تردد التشغيل</b>: | 8.8 جيجا هرتز |

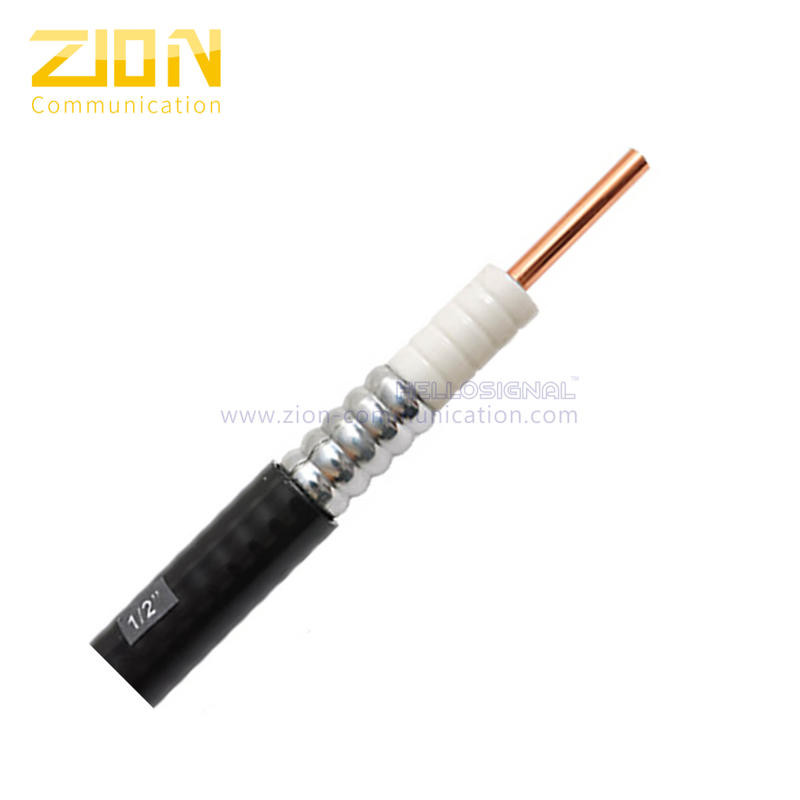

| كابل متحد المحور AL RF مموج 50 أوم 1/2 بوصة رقم 7101107 |
||
| معلمات البناء: | ||
| موصل داخلي | 4.80 ± 0.05 مم سلك ألومنيوم مكسو بالنحاس | |
| عازلة | 12.00 ± 0.20 ملم رغوة البولي ايثيلين | |
| موصل خارجي | 13.90 ± 0.15 مم أنبوب ألومنيوم مموج حلقي | |
| السترة | 15.70 ± 0.20 ملم PE ، أسود | |
| سمك سترة | ＞ 0.80 مم | |
| طلب | ||
الخصائص الكهربائية: |
||
| السعة | 76 بيكو فاراد / م |  |
| معاوقة | 50 | |
| سرعة التكاثر | 0.88 | |
| تصنيف القوة القصوى | 40 كيلو واط | |
| ذروة الجهد | 1.8 ك.ف. | |
| مقاومة العزل | > 10000 متر مكعب | |
| جهد العزل | 6 ك.ف. | |
| مقاومة التيار المستمر للموصل الداخلي | 1.62 Ω / كم | |
| المقاومة الخارجية للموصل DC | 3.70 Ω / كم | |
| VSWR | ||
| 800 ميجا هرتز -1000 ميجا هرتز | 1.15 | |
| 1700 ميجا هرتز - 2500 ميجا هرتز | 1.15 | |
| 2500 ميجا هرتز -3000 ميجا هرتز | 1.2 | |
| الخصائص الميكانيكية والبيئية: | ||
| الانحناء الشعاع (ثني واحد) | 80 ملم | |
| نصف قطر الانحناء (ثني متكرر) | 125 ملم | |
| نطاق درجة حرارة التشغيل | -55 إلى +85 درجة | |
| أقطار الكابلات | 15.70 ± 0.20 ملم | |
| التوهين (20 ℃): | ||
| التردد (ميجاهرتز) | التوهين (ديسيبل / 100 م) | متوسط الطاقة (KW) |
| 150 | 3.00 | 3.23 |
| 300 | 4.25 | 2.19 |
| 450 | 5.32 | 1.82 |
| 800 | 7.22 | 1.34 |
| 900 | 7.70 | 1.26 |
| 1500 | 10.16 | 0.96 |
| 1800 | 11.23 | 0.87 |
| 2000 | 11.9 | 0.82 |
| 2400 | 13.17 | 0.72 |
| 3000 | 14.93 | 0.65 |
| معلومات الطلب: | ||
| العلامات | HELLOSIGNAL 1/2 "AL RF COAXIAL CABLE ××× M | |
| طَرد | استفسر عن الطول على الأسطوانة الخشبية والبليت. | |
| موعد التسليم | عادة بعد 25 يومًا من استلام الإيداع. | |
| ماركة | HELLOSIGNAL® أو OEM | |
