| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Zion communication OR OEM |
| إصدار الشهادات: | ISO, CE, RoHS, UL |
| رقم الموديل: | RF الكابل المحوري المموج |
| الحد الأدنى لكمية: | 1 كم |
| تفاصيل التغليف: | 100 م ، 300 م ، بكرة خشبية ، كرتون |
| وقت التسليم: | 25 يوم عمل |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 1000 كم / شهر |
| موصل داخلي: | أسلاك الألمنيوم المكسوة بالنحاس | عازلة: | رغوة البولي ايثيلين |
|---|---|---|---|
| موصل خارجي: | أنبوب نحاسي مموج حلقي | السترة: | PE ، أسود |
| تصنيف القوة القصوى: | 40 كيلو واط | <i>Max.</i> <b>الأعلى.</b> <i>operating frequency</i> <b>تردد التشغيل</b>: | 5.2 جيجاهرتز |

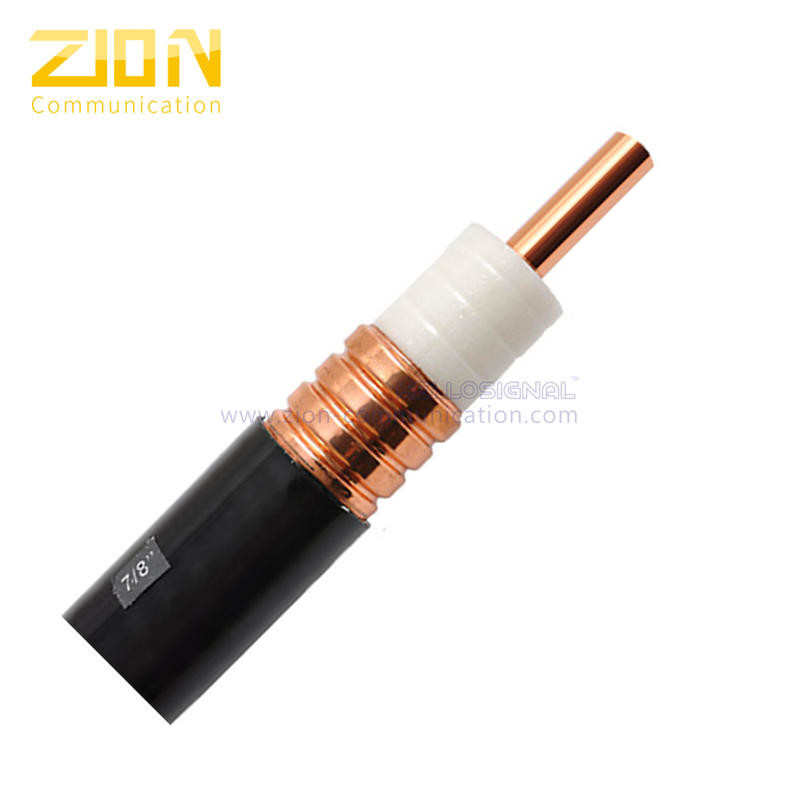

| كابل محوري RF مقاس 7/8 بوصةرقم 7101108 | ||||||||
| معلمات البناء: | ||||||||
| موصل داخلي | 9.00 ± 0.10 مم سلك ألومنيوم مكسو بالنحاس | |||||||
| عازلة | 22.60 ± 0.30 مم رغوة PE | |||||||
| موصل خارجي | 25.20 ± 0.25 مم أنبوب نحاسي مموج حلقي | |||||||
| السترة | 27.50 ± 0.25 مم PE ، أسود | |||||||
| الخصائص الكهربائية: | ||||||||
| السعة | 74 بيكو فاراد / م |  |
||||||
| معاوقة | 50 ± 2 Ω | |||||||
| سرعة التكاثر | 90٪ | |||||||
| تصنيف القوة القصوى | 40 كيلو واط | |||||||
| الأعلى.تردد التشغيل | 5.2 جيجاهرتز | |||||||
| مقاومة العزل | > 10000 متر مكعب | |||||||
| الجهد الانهيار DC | 10000 فولت | |||||||
| جهد اختبار شرارة السترة | 8000 فرمس | |||||||
| مقاومة التيار المستمر للموصل الداخلي | 2.50 Ω / كم | |||||||
| المقاومة الخارجية للموصل DC | 2.15 Ω / كم | |||||||
| توهين التدريع | ≥ 120 ديسيبل | |||||||
| VSWR | ||||||||
| 800 ميجا هرتز -1000 ميجا هرتز | ≤ 1.13 | |||||||
| 1700 ميجا هرتز -2200 ميجا هرتز | ≤ 1.15 | |||||||
| 2200 ميجا هرتز -2700 ميجا هرتز | ≤ 1.15 | |||||||
| 2700 ميجا هرتز -4200 ميجا هرتز | ≤ 1.20 | |||||||
| PIM | ||||||||
| التعديل البيني (الترتيب الثالث ، 2 * 20 واط) | ≤ - 160 ديسيبل | |||||||
| الخواص الميكانيكية: | ||||||||
| الانحناء الشعاع (ثني واحد) | 120 ملم | |||||||
| نصف قطر الانحناء (ثني متكرر) | 250 ملم | |||||||
| لحظة الانحناء | 16 نيوتن | |||||||
| قوة سحق اللوحة المسطحة | 12 نيوتن / مم | |||||||
| قوة الشد | 1450 شمالاً | |||||||
| الخواص الميكانيكية: | ||||||||
| سترة PE | سترة LSZH | |||||||
| درجة حرارة التثبيت | -40 درجة إلى +60 درجة | -20 إلى + 60 ℃ | ||||||
| درجة حرارة التشغيل | -55 درجة إلى +85 درجة | -30 درجة إلى +80 درجة | ||||||
| درجة حرارة التخزين | -70 درجة إلى +85 درجة | -30 درجة إلى +80 درجة | ||||||
| التوهين (20 ℃): | ||||||||
| التردد (ميجاهرتز) | التوهين (ديسيبل / 100 م) | متوسط الطاقة (KW) | ||||||
| 200 | 1.66 | 5.05 | ||||||
| 450 | 2.55 | 3.29 | ||||||
| 800 | 3.48 | 2.41 | ||||||
| 900 | 3.71 | 2.26 | ||||||
| 1800 | 5.44 | 1.54 | ||||||
| 2000 | 5.77 | 1.45 | ||||||
| 2200 | 6.09 | 1.38 | ||||||
| 2500 | 6.55 | 1.28 | ||||||
| 2700 | 6.84 | 1.23 | ||||||
| 3000 | 7.27 | 1.15 | ||||||
| 3400 | 7.95 | 1.05 | ||||||
| 4000 | 8.60 | 0.97 | ||||||
| 5000 | 9.81 | 0.85 | ||||||
| يجب أن تكون قيمة التوهين القصوى 105٪ من قيمة التوهين الاسمية | ||||||||
| المعايير ومعلومات الطلب: | ||||||||
| مقاوم للحرائق | IEC 60754-1 ، -2 ؛IEC 60332-1 ، -2 ؛IEC 61034-1، -2 ؛IEC 60332-3-24 | |||||||
| بنفايات | متوافق مع RoHS 2011/65 / EU | |||||||
| موعد التسليم | عادة بعد 25 يومًا من استلام الإيداع. | |||||||
| العلامات | HELLOSIGNAL 7/8 "RF كبل محوري ××× M. | |||||||
