| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Zion communication OR OEM |
| إصدار الشهادات: | ISO, CE, RoHS, UL |
| رقم الموديل: | RF الكابل المحوري المموج |
| الحد الأدنى لكمية: | 1 كم |
| تفاصيل التغليف: | 100 م ، 300 م ، بكرة خشبية ، كرتون |
| وقت التسليم: | 25 يوم عمل |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 1000 كم / شهر |
| موصل داخلي: | أنبوب نحاسي أملس | عازلة: | رغوة البولي ايثيلين |
|---|---|---|---|
| موصل خارجي: | أنبوب الألمنيوم المموج الحلقي | السترة: | PE ، أسود |
| تصنيف القوة القصوى: | 40 كيلو واط | <i>Max.</i> <b>الأعلى.</b> <i>operating frequency</i> <b>تردد التشغيل</b>: | 5.2 جيجاهرتز |

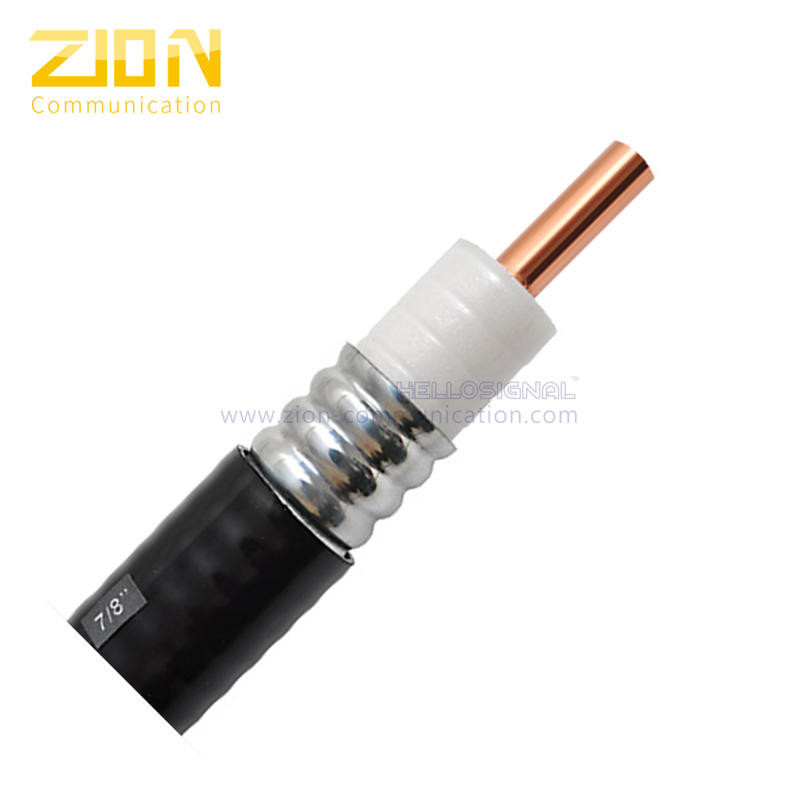

| كابل محوري 7/8 "AL RF مموج 50 أوم رقم 7101110 |
||||||||
| معلمات البناء: | ||||||||
| موصل داخلي | 9.00 ± 0.10 مم أنبوب نحاسي أملس | |||||||
| عازلة | 22.50 ± 0.20 ملم رغوة البولي ايثيلين | |||||||
| موصل خارجي | 25.40 ± 0.20 مم أنبوب الألمنيوم المموج الحلقي | |||||||
| السترة | 27.50 ± 0.20 ملم PE ، أسود | |||||||
| سمك سترة | ＞ 1.10 مم | |||||||
| طلب | ||||||||
الخصائص الكهربائية: |
||||||||
| السعة | 73 بيكو فاراد / م |  |
||||||
| معاوقة | 50 | |||||||
| سرعة التكاثر | 0.91 | |||||||
| تصنيف القوة القصوى | 91 كيلو واط | |||||||
| ذروة الجهد | 3.2 ك.ف. | |||||||
| مقاومة العزل | > 10000 متر مكعب | |||||||
| جهد العزل | 8 ك.ف. | |||||||
| مقاومة التيار المستمر للموصل الداخلي | 1.90 Ω / كم | |||||||
| المقاومة الخارجية للموصل DC | 1.60 Ω / كم | |||||||
| VSWR | ||||||||
| 800 ميجا هرتز -1000 ميجا هرتز | 1.15 | |||||||
| 1700 ميجا هرتز - 2500 ميجا هرتز | 1.15 | |||||||
| 2500 ميجا هرتز -3000 ميجا هرتز | 1.15 | |||||||
| الخصائص الميكانيكية والبيئية: | ||||||||
| الانحناء الشعاع (ثني واحد) | 120 ملم | |||||||
| نصف قطر الانحناء (ثني متكرر) | 250 ملم | |||||||
| نطاق درجة حرارة التشغيل | -55 إلى +85 درجة | |||||||
| أقطار الكابلات | 27.50 ± 0.20 ملم | |||||||
| التوهين (20 ℃): | ||||||||
| التردد (ميجاهرتز) | التوهين (ديسيبل / 100 م) | متوسط الطاقة (KW) | ||||||
| 200 | 1.75 | 4.83 | ||||||
| 450 | 2.71 | 2.88 | ||||||
| 800 | 3.68 | 2.09 | ||||||
| 900 | 3.89 | 1.98 | ||||||
| 1000 | 4.16 | 1.92 | ||||||
| 1500 | 5.19 | 1.55 | ||||||
| 1800 | 5.83 | 1.35 | ||||||
| 2000 | 6.09 | 1.3 | ||||||
| 2200 | 6.47 | 1.26 | ||||||
| 2500 | 6.89 | 1.2 | ||||||
| 3000 | 7.75 | 1.08 | ||||||
| معلومات الطلب: | ||||||||
| العلامات | HELLOSIGNAL 7-8 "كابل AL RF محوري ××× M. | |||||||
| طَرد | استفسر عن الطول على الأسطوانة الخشبية والبليت. | |||||||
| موعد التسليم | عادة بعد 25 يومًا من استلام الإيداع. | |||||||
| ماركة | HELLOSIGNAL® أو OEM | |||||||
