| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Zion communication OR OEM |
| إصدار الشهادات: | ISO, CE, RoHS, UL |
| رقم الموديل: | RF الكابل المحوري المموج |
| الحد الأدنى لكمية: | 1 كم |
| تفاصيل التغليف: | 100 م ، 300 م ، بكرة خشبية ، كرتون |
| وقت التسليم: | 25 يوم عمل |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 1000 كم / شهر |
| موصل داخلي: | أسلاك الألمنيوم المكسوة بالنحاس | عازلة: | رغوة البولي ايثيلين |
|---|---|---|---|
| موصل خارجي: | أنبوب نحاسي مموج حلقي | السترة: | PE ، أسود |
| تصنيف القوة القصوى: | 205 كيلو واط | الجهد الذروة: | 4.3 ك.ف. |

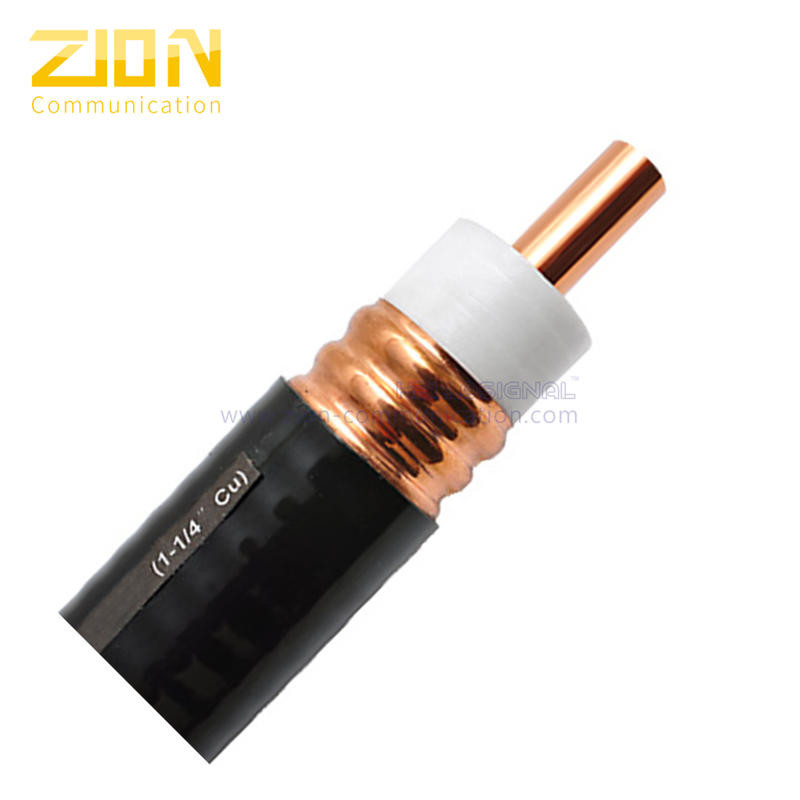

| 1-1 / 4 "كبل محوري RF مموج 50 أوم رقم 7101112 |
||
| معلمات البناء: | ||
| موصل داخلي | 13.10 ± 0.10 مم أنبوب نحاسي أملس | |
| عازلة | 32.30 ± 0.25 مم رغوة البولي ايثيلين | |
| موصل خارجي | 35.80 ± 0.25mm أنبوب نحاسي مموج حلقي | |
| السترة | 38.80 ± 0.30 مم PE ، أسود | |
| سمك سترة | ＞ 1.20 ملم | |
| طلب | ||
| الخصائص الكهربائية: | ||
| السعة | 76 بيكو فاراد / م |  |
| معاوقة | 50 | |
| سرعة التكاثر | 88٪ | |
| تصنيف القوة القصوى | 205 كيلو واط | |
| ذروة الجهد | 4.3 ك.ف. | |
| مقاومة العزل | > 10000 متر مكعب | |
| جهد العزل | 10.0 كيلو فولت | |
| مقاومة التيار المستمر للموصل الداخلي | 1.12 Ω / كم | |
| المقاومة الخارجية للموصل DC | 0.95 Ω / كم | |
| VSWR ≤ | ||
| 800 ميجا هرتز -1000 ميجا هرتز | 1.13 | |
| 1700 ميجا هرتز - 2500 ميجا هرتز | 1.15 | |
| 2500 ميجا هرتز -3000 ميجا هرتز | 1.20 | |
| الخصائص الميكانيكية والبيئية: | ||
| الانحناء الشعاع (ثني واحد) | 150 ملم | |
| نصف قطر الانحناء (ثني متكرر) | 380 ملم | |
| نطاق درجة حرارة التشغيل | -40 إلى +85 درجة مئوية | |
| أقطار الكابلات | 38.80 ± 0.30 مم | |
| التوهين (20 ℃): | ||
| التردد (ميجاهرتز) | التوهين (ديسيبل / 100 م) | متوسط الطاقة (KW) |
| 200 | 1.19 | 8.81 |
| 450 | 1.92 | 5.41 |
| 800 | 2.67 | 3.91 |
| 900 | 2.86 | 3.72 |
| 1000 | 3.04 | 3.51 |
| 1500 | 4.20 | 2.85 |
| 1800 | 4.28 | 2.41 |
| 2000 | 4.48 | 2.33 |
| 2200 | 4.76 | 2.21 |
| 2500 | 5.15 | 2.03 |
| 2700 | 5.73 | 1.74 |
| معلومات الطلب: | ||
| العلامات | HELLOSIGNAL 1 1/4 "RF كبل محوري ××× M. | |
| طَرد | استفسر عن الطول على برميل خشبي | |
| موعد التسليم | عادة بعد 25 يومًا من استلام الإيداع. | |
| ماركة | HELLOSIGNAL® أو OEM | |
