| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HELLOSIGNAL |
| الحد الأدنى لكمية: | لا حدود |
| تفاصيل التغليف: | 10 قطعة / كيس بلاستيك |
| وقت التسليم: | عادة 10 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | لا حدود |
| طول الموجة المركزية (NM): | 1270 ~ 1610 أو 1271 ~ 1611 | تباعد القنوات (جيجاهرتز): | 20 |
|---|---|---|---|
| الاتجاهية (ديسيبل): | ≥50 | فقدان العودة (DB): | ≥45 |
| أقصى معالجة للطاقة (ميغاواط): | 500 | ||

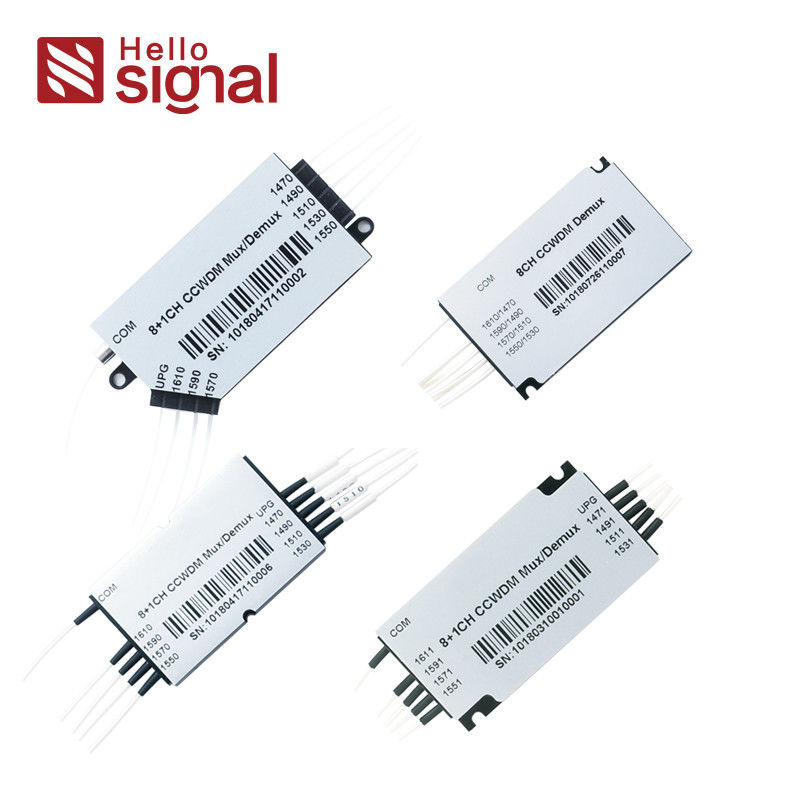

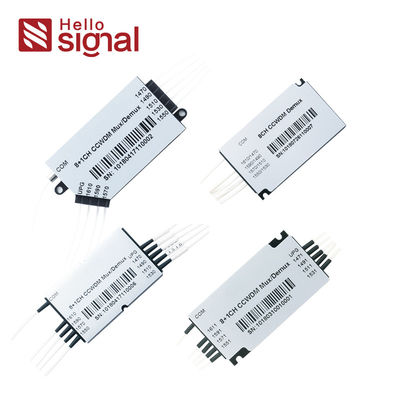

| إبراز: | وحدة CWDM ذات خسارة إدراج منخفضة,وحدة CWDM صغيرة لعزل القناة العالية,خالٍ من مادة الإيبوكسي على المسار البصري معدد الإرسال بتقسيم الطول الموجي,High channel isolation Mini CWDM Module,Epoxy free on optical path Wavelength Division Multiplexer |
||
| المعلمة | المواصفات |
|---|---|
| عدد القنوات | 4 | 8 | 8+E1 | 8+E2 | 18 |
| الطول الموجي المركزي (نانومتر) | 1270~1610 أو 1271~1611 |
| تباعد القنوات (نانومتر) | 20 |
| نطاق التمرير (نانومتر) | القنوات: ±6.5 |
| العزل (ديسيبل) | متجاور: ≥30 غير متجاور: ≥40 منفذ الترقية: ≥15 |
| فقدان الإدخال (ديسيبل) | القنوات: 1.0 | 1.5 | 1.5 | 1.5 | 3.0 |
| نوع الألياف | Corning SMF-28 مع أنبوب فضفاض 900um |
| فقدان التبعية للاستقطاب (ديسيبل) | ≤0.2 |
| تشتت نمط الاستقطاب (ps) | ≤0.1 |
| الاتجاهية (ديسيبل) | ≥50 |
| فقدان العودة (ديسيبل) | ≥45 |
| أقصى قدرة على التعامل (mW) | 500 |
| درجة حرارة التشغيل (℃) | -10~+70 |
| درجة حرارة التخزين (℃) | -40~+85 |
| أبعاد العبوة (مم) | 8+1CH: L44 x W28x H6.2 أو L44 x W25 x H6.2 أو L54 x W32 x H7.4 18CH: L50 x W50 x H6 |
| عدد القنوات | منفذ Express | القناة الأولى | الحزمة | قطر الألياف | طول الألياف | الموصل |
|---|---|---|---|---|---|---|
| 04=4 قنوات | 0=لا شيء | 27=1270nm | 1=44x28x6.2 | 0=250µm | 1=1m | O=لا شيء |
| 08=8 قنوات | 1=1310(±50nm) | ... | 2=44x25x6.2 | 1=900µm | 2=2m | 1=FC/APC |
| ... | 2=(1260~1458nm) | 47=1470nm | 3=54x32x7.4 | S=حدد | 2=FC/UPC | |
| 08=8 قنوات | s=حدد | 49=1490nm | 4=50x50x6 | 3=SCI/APC | ||
| ... | 5=حدد | 4=SC/UPC | ||||
| 61=1610nm | 5=LC/APC | |||||
| 6=LC/UPC | ||||||
| 7=ST | ||||||
| s=حدد |
