| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HELLOSIGNAL |
| الحد الأدنى لكمية: | لا حدود |
| تفاصيل التغليف: | 10 قطعة / كيس بلاستيك |
| وقت التسليم: | عادة 10 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | لا حدود |
| طول الموجة المركزية (NM): | شبكة الاتحاد | تباعد القنوات (جيجاهرتز): | 100/200 |
|---|---|---|---|
| الاتجاهية (ديسيبل): | ≥45 | فقدان العودة (DB): | ≥45 |
| أقصى معالجة للطاقة (ميغاواط): | 300 | ||

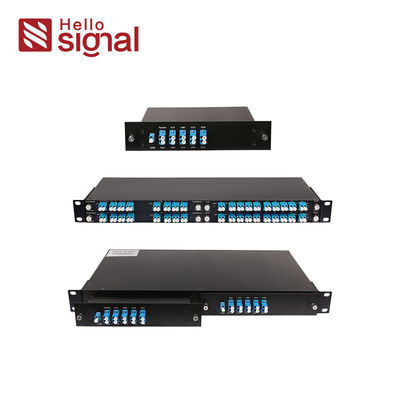

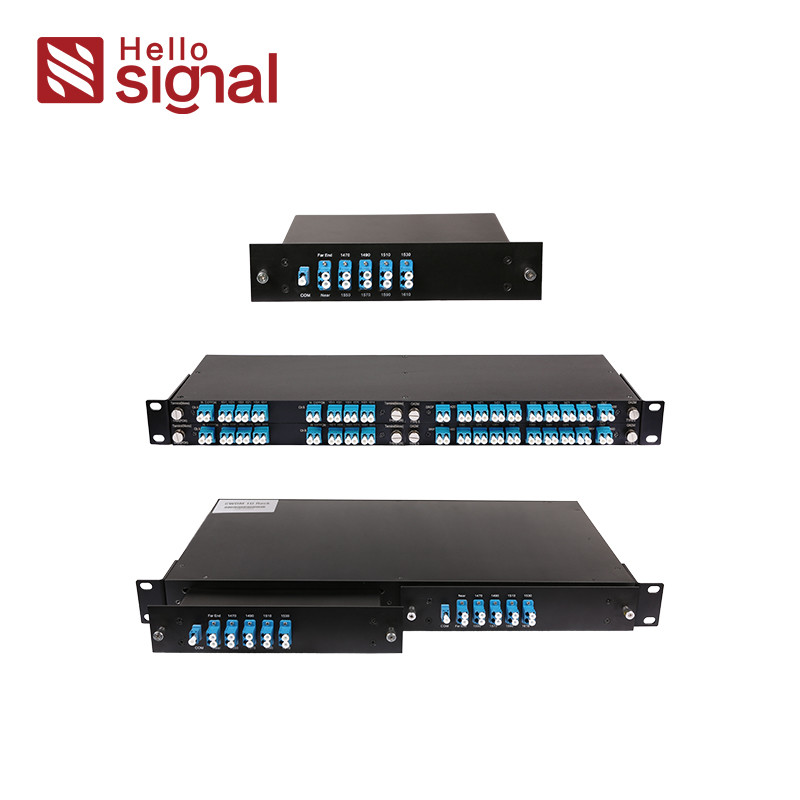

| إبراز: | وحدة DWDM OADM لشبكة الاتحاد الدولي للاتصالات,انخفاض فقدان الإدراج معدد بصري إضافة قطرة,معدد الإرسال بتقسيم الطول الموجي للقناة العالية,Low Insertion Loss Optical Add-Drop Multiplexer,High Channel Isolation Wavelength Division Multiplexer |
||
| الخصائص | التطبيقات |
|---|---|
|
|
| المعلم | 4 قنوات | 8 قنوات |
|---|---|---|
| طول الموجة المركزي (nm) | شبكة الاتحاد الدولي للاتصالات | |
| مسافة القناة (GHz) | 100 / 200 | |
| نطاق مرور القناة (@-0.5dB عرض النطاق الترددي) (nm) | ≥0.22 ((10OG) / ≥0.5 ((200G) | |
| خسارة الإدراج (dB) | في - انزل @ انزل: 2.0 إضافة--خارج@إضافة: 2.0 داخل-خارج@غيره: 2.5 |
في - انزل @ انزل: 3.2 إضافة--Out@add: 3.2 داخل - خارج: 50 |
| العزل @ القناة الإضافية / القناة القائمة (dB) | المجاورة: ≥30 غير مجاورة: ≥40 |
|
| حساسية درجة حرارة خسارة الإدراج (dB) | ≤0.5 | |
| التغير في درجة الحرارة في طول الموجة ((nm/°C) | ≤0.001 | |
| الخسارة المعتمدة على الاستقطاب (dB) | ≤0.2 | |
| وضع الاستقطاب التشتت (ps) | ≤0.1 | |
| التوجيه (dB) (المدخلات للجمع، والمخرجات للخفض، والإضافة للخفض) |
≥45 | |
| خسارة العودة (dB) | ≥45 | |
| أقصى قدر من الطاقة (mW) | 300 | |
| درجة حرارة التشغيل (°C) | -10~+70 | |
| درجة حرارة التخزين (°C) | -40~+85 | |
| أبعاد الحزمة (ملم) | L100 × W80 × H10 | L120 × W80 × H18 |
| CWDM | المسافة بين القنوات | عدد القنوات | القناة الأولى | الحزمة | قطر الألياف | طول الألياف | المرفق |
|---|---|---|---|---|---|---|---|
| 1=100GGrid 2=200GGrid |
04=4 قنوات 08=8 قنوات |
21=Ch21 .... 34=Ch34 .... 60=Ch60 .... |
1=وحدة علبة ABS 2=الرفوف 3=LGXBoX 4=إدخال مربع 5= تحديد |
0=250μm 1=900μm 2=2.0 ملم 3=3.0 ملم |
1=1m 2=2m S = تحديد |
0 = لا شيء 1=FC/APC 2=FC/UPC 3=SCI/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST s= تحديد |
