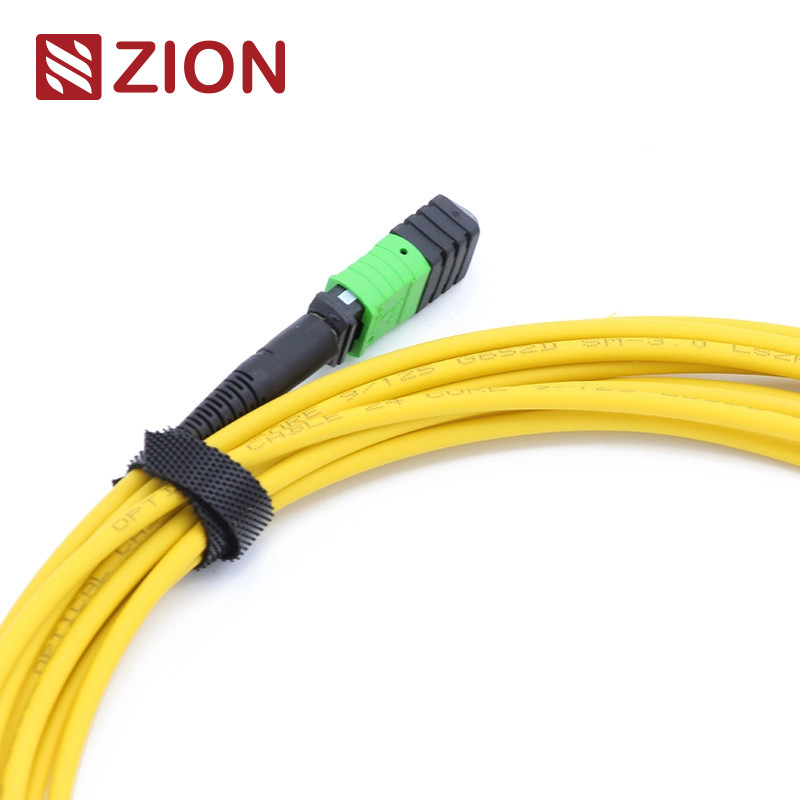

12 ألياف MTP الإناث إلى MTP الإناث ربط الحبل
سلك التصحيح الألياف الضوئية LSZH ذو الوضع الواحد 3.0mm مصمم لتطبيقات مركز البيانات عالية الكثافة وحلول الشبكات 40G / 100G.
تعريف المنتج
(شفرة (زايونZCM2122HIA1X
الوصف:MTP إمرأة إلى MTP إمرأة SM 3.0mm LSZH 12 الألياف MTP طابعة الحبل العدادات المخصصة
لمحة عامة عن المنتج
موصل MTP هو نوع من موصلات الضغط متعددة الألياف مصممة لتطبيقات الألياف الضوئية عالية الكثافة. يستخدم هذا النظام المسبق للاتصال في المقام الأول في مراكز البيانات ،نشر الألياف إلى المباني، والاتصالات الداخلية داخل معدات المرسلات البصرية التي تدعم تقنيات 40G و 100G و QSFP +.
يتم تصنيف موصلات MTP وفقًا لمعايير IEC 61754-7 حسب عدد الألياف والجنس (الرجل / الإناث) والقطبية (PC أو APC).0mm LSZH Fiber Patch Cord يحتوي على موصلات MTP في كلا الطرفين وهو متوفر في عدد مختلف من الألياف بما في ذلك 12، 24، 48، 60، 72، 96، و 144 ألياف.
التطبيقات الرئيسية
تم تصميمها خصيصًا للاتصالات البصرية المباشرة 40G QSFP+ SR4 و 40G QSFP+ CSR4 و 100G QSFP28 SR4 في بيئات مراكز البيانات عالية الكثافة.
المعايير الصناعية والمواصفات
معايير الموصلات
- إشارة MPO للطريقة الواحدة: EIA/TIA-604-5
- MPO SingleMode Housing: SM APC - الموصلات الخضراء + الحذاء الأسود (MTP الخسارة القياسية)
- محفظة MPO SingleMode: SM APC - الاتصالات الصفراء + الحذاء الأسود (Super Low Loss MTP)
- إشارة MPO متعددة الأوضاع: EIA/TIA-604-5
- تتوافق مع IEC 61754-7 ، IEC 61755 ، Telcordia GR-1435-CORE ، JIS C5982 ، TIA-604-5 (FOCIS5)
- متوافق مع قناة الألياف 10G
- 40G و 100G IEEE 802.3 متوافقة
مواصفات الأداء البصري
فقدان الإدراج (MPO) APC أحادي الوضع:
المعيار: ≤0.75dB (أكثر) ، ≤0.50dB (عادة)
منخفض جداً: ≤0.35dB (أكثر) ، ≤0.20dB (عادة)
خسارة الإدراج (MPO) PC متعددة الأوضاع:
المعيار: ≤0.6dB (أكثر) ، ≤0.50dB (عادة)
منخفض جداً: ≤0.35dB (أكثر) ، ≤0.20dB (عادة)
خسارة العودة (MPO) APC أحادي الوضع:≥60dB
خسارة العودة (MPO) PC متعددة الأوضاع:≥25dB
الصمود:<0.3dB تغيير نموذجي (200 زواج)
قابلية التبادل:≤0.2dB
اختبار إدخال سحب:500 مرة ، IL < 0.5dB
قوة الشد:> 70N
دورات التوصيل:> 600
درجة حرارة العمل:-40°C إلى +85°C
الخصائص الرئيسية
- انخفاض خسارة الإدراج وأداء خسارة العودة العالية
- رابط متعدد الألياف على أساس MT مع 4, 8, 12 و 24 نهاية الألياف
- الحل الاقتصادي للقضاء الجماعي
- محسّنة لتطبيقات الخسارة المنخفضة والخسارة القياسية
- متوفرة في خيارات الكابل المستديرة المقاومة ، الكابل البيضاوي ، والشريط العاري
- أغطية ملونة لتحديد سهولة نوع الألياف ونوع البولينج
- قابلية ممتازة للتكرار والتبادل
التطبيقات الرئيسية
12F كابلات الحزام المستقيمة MPO-LC / SC / FC / ST المصممة لـ 40G LR4 PSM و 40GBASE-SR4 و 40G QSFP + PLR4 وتطبيقات مركز البيانات عالية الكثافة.تم تحسينها لبيئات مركز البيانات عالية الكثافة 10/40/100G.
- بيئات مركز البيانات عالية الكثافة
- نشر الألياف إلى المباني
- الاتصالات الداخلية داخل معدات الألياف البصرية
وثائق المنتج
قواعد تسمية وتأكيد ترتيب
اضغط على علامة التبويب لـ Senko MTP
رسم كابل MTP-MTP 12F
طول الكابل
| الطول الإجمالي (L) في أمتار |
طول التسامح في سم |
| 0 < L < 1 |
+5/-0 |
| 1 < لتر < 10 |
+10/-0 |
| 10 < L < 40 |
+ 15 / 0 |
| 40 < لتر |
+0.5% × L/-0 |
أساليب اتصال قطبية MTP
ثلاث طرق اتصال موحدة تضمن قطبية MTP / MTP المناسبة لنقل الإشارة الأمثل.
القطبية علاقة
يحتفظ تصميم المفتاح للأعلى والمفتاح لأسفل بمحاذاة موقف الألياف (الموقف 1 إلى الموقف 1). يتطلب كابلات التصحيح المزدوجة A-B في نهاية واحدة وكابلات التصحيح المزدوجة A-A في الطرف الآخر.
الاتصال القطبي ب
مفتاح إلى أعلى، تصميم مفتاح إلى أعلى مع عكس القطبية (الموقف 1 إلى الموقف 12). يتطلب A-B كابلات التصحيح المزدوجة على كلا الطرفين.
الاتصال القطبي C
تصميم المفتاح إلى الأعلى ، المفتاح إلى أسفل مع الصليب الألياف الداخلية (الموقف 1 إلى الموقف 2). يتطلب كابلات التصحيح المزدوجة A-B في كلا الطرفين.
ملاحظة:يتم تحديد نوع القطبية في قواعد تسمية المنتج - القطبية A ، القطبية B ، أو القطبية C.
منتجات ذات صلة
7236001 ZCM1122HIA1:MPO الإناث إلى MPO الإناث SM 3.0mm LSZH 12 الألياف MPO طابعة الحبل العدادات المخصصة
7236002 ZCM1152HIA1:MPO الإناث إلى MPO الإناث SM 3.0mm LSZH 24 الألياف MPO طابعة الحبل العدادات المخصصة
7236007 ZCM2122HIA1:MTP إمرأة إلى MTP إمرأة SM 3.0mm LSZH 12 الألياف MTP طابعة الحبل العدادات المخصصة
7236008 ZCM2152HIA1:MTP إمرأة إلى MTP إمرأة SM 3.0mm LSZH 24 الألياف MTP طابعة الحبل العدادات المخصصة
معلومات عن العبوة
كابلات الألياف الضوئية المعبأة بشكل احترافي مع وضع علامات OMC. متوفرة بأحجام الكرتون القياسية: 34 × 22 × 15 سم ، 44 × 34 × 24 سم ، و 54 × 39 × 34 سم. خيارات تعبئة مخصصة متاحة.
خدمات OEM/ODM
تشمل خيارات التخصيص لون الكابلات، والطباعة، ومادة الجاكيت، وألوان الاتصالات، وتسمية OEM، وخواتم التعريف، وتسميات الكابلات، والصناديق، وعلامات الشحن.متوفر في مستويات مختلفة من الجودة لتلبية المتطلبات الخاصة.
