| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HELLOSIGNAL® OR OEM |
| الحد الأدنى لكمية: | 50 جهاز كمبيوتر شخصى |
| تفاصيل التغليف: | 10 قطعة / كيس بلاستيك |
| وقت التسليم: | عادة بعد 25 يومًا من استلام الإيداع. |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | لا حدود |
| متانة: | <0.3 ديسيبل تغيير نموذجي ، 200 نضوج | التبادل: | ≤0.2 ديسيبل |
|---|---|---|---|
| قوة الشد: | > 70N | مرات التوصيل: | > 600 |
| درجة حرارة التشغيل (℃）: | -40 إلى + 85 درجة مئوية | ||
| تسليط الضوء: | متر مخصص MTP الألياف التصحيح الحبل,LSZH MTP الألياف البصرية التصحيح الحبل,12 الألياف MTP الألياف البصرية التصحيح الحبل |
||

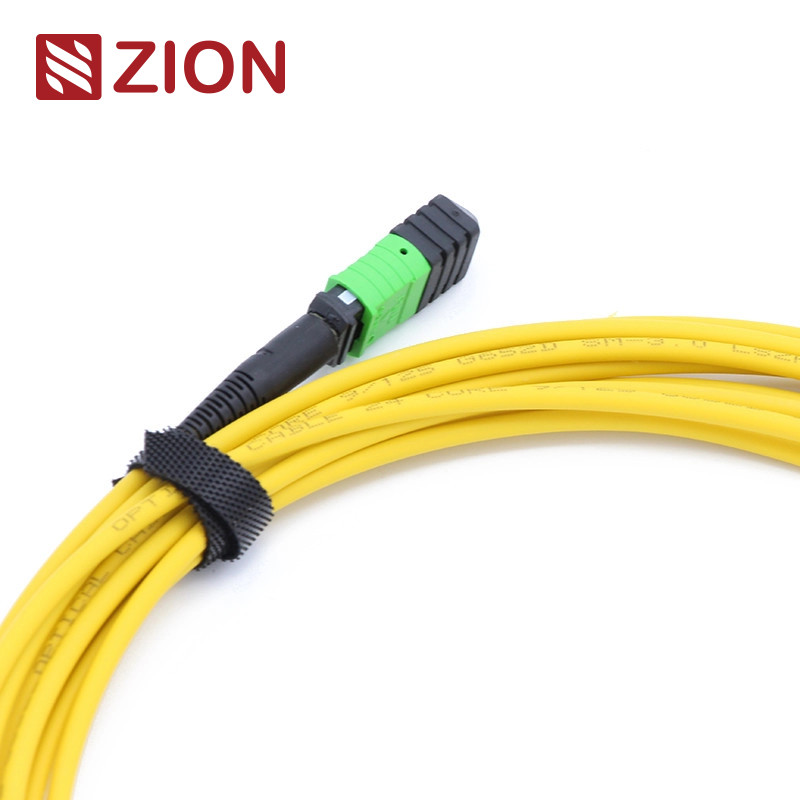

تم تصميم سلك تصحيح الألياف 12F MPO (MTP) -MPO (MTP) من أجل 40G QSFP + SR4
40G QSFP + CSR4 و 100G QSFP28 SR4 اتصالات مباشرة ومركز بيانات عالي الكثافة
| الكود الصهيوني | وصف صهيون | |||||||
| ZCM2122HIA1X | MTP أنثى إلى MTP أنثى SM 3.0mm LSZH 12 ألياف MTP تصحيح الحبل متر مخصص | |||||||
| موصل MTP هو نوع من موصلات الألياف.MTP (Multi-Fiber Push On) هو نوع من موصلات الألياف متعددة النواة.يستخدم نظام الربط المسبق للألياف عالية الكثافة MTP حاليًا بشكل أساسي في تطبيق البيئات عالية الكثافة لمراكز البيانات ، وتطبيق الألياف الضوئية على المبنى ، وتطبيقات الاتصال الداخلية داخل معدات الإرسال والاستقبال الضوئية مثل الجهاز البصري ، 40 جرام ، 100 جرام ، QSFP +. | ||||||||
| يتم تمييز أنواع موصل MTP وفقًا للوائح IEC 61754-7: الأرقام الأساسية (رقم المصفوفة) ، رأس الذكر (ذكر ، أنثى) ، قطبية (كمبيوتر شخصي أو APC). | ||||||||
| سلك تصحيح الألياف MTP-MTP 3.0 مم LSZH.يتم إنهاء كابل MTP Fiber Patch Cord بموصل MTP على كلا الطرفين.يقوم سلك تصحيح الألياف MTP بتوصيل وحدات MTP معًا كرابط دائم.سلك التصحيح الليفي متوفر بـ 12 ، 24 ، 48 ، 60 ، 72 ، 96144 ألياف.دعم سرعات تصل إلى 10/40 / 100Gbps حلول مركز البيانات.يتم اعتمادها عادةً لربط الكاسيت أو الألواح أو منافذ مراوح MTP القوية ، ولتسهيل النشر السريع للكابلات الأساسية عالية الكثافة في مراكز البيانات وغيرها من البيئات عالية الألياف.إلى جانب ذلك ، توفر MTP أيضًا قدرًا كبيرًا من المرونة والراحة بمجرد أن تضطر إلى تغيير نمط الموصل في لوحات التصحيح.بدلاً من تغيير الموصل الموجود على جذع الكبل ، ما عليك سوى تثبيت شريط جديد بنمط الموصل الجديد على جانب التوصيل المتقاطع من لوحة التصحيح. | ||||||||
| تم تصميم سلك التصحيح الليفي 12F MTP-MTP من أجل الاتصالات المباشرة للبصريات 40G QSFP + SR4 و 40G QSFP + CSR4 و 100G QSFP28 SR4 ومركز البيانات عالي الكثافة. | ||||||||
المعيار الصناعي للموصلات:
| موصل | مرجع | تفاصيل السكن | ||||||
| وضع فردي MTP | EIA / TIA-604-5 | SM APC: موصلات خضراء + التمهيد الأسود (Standard Loss MTP) SM APC: موصلات صفراء + التمهيد الأسود (MTP منخفض الخسارة للغاية) |
||||||
| MTP المتعدد | EIA / TIA-604-5 | OM1 & OM2 PC: موصلات بيج + التمهيد الأسود (Standard Loss MTP) كمبيوتر OM3 و OM4: موصلات Aqua + التمهيد الأسود (قياسي وفائق الخسارة المتوسطة MTP) كمبيوتر OM3 و OM4: موصلات Heather Violet + التمهيد الأسود (خسارة قياسية MTP) |
||||||
| يفي بمعيار IEC IEC-61754-7 ؛IEC61755 ، Telcordia GR-1435-CORE ، JIS C5982 ؛الكابلات الهيكلية المتوافقة مع TIA-604-5 (FOCIS5) وفقًا لـ TIA-568-C | ||||||||
| 10G متوافقة مع القنوات الليفية | ||||||||
| 40 جرام و 100 جرام IEEE 802.3 |
المواصفات البصرية:
| عناصر المواصفات. | وضع فردي (مصقول 8 درجات APC) | Multimode (PC Flat polish) | ||||||
| فقدان nsertion (MTP) (إيك 61300-3-34) |
خسارة قياسية:≤0.75 ديسيبل (حد أقصى) ، ≤0.50 ديسيبل (نموذجي) خسارة منخفضة للغاية:≤0.35 ديسيبل (حد أقصى) ، ≤0.20 ديسيبل (نموذجي) |
خسارة قياسية:≤0.6 ديسيبل (حد أقصى) ، ≤0.50 (نموذجي) خسارة منخفضة للغاية:≤0.35 ديسيبل (حد أقصى) ، ≤0.20 ديسيبل (نموذجي) |
||||||
| خسارة الإدراج (LC / SC / FC / ST) (إيك 61300-3-6) |
≤0.3 ديسيبل | ≤0.3 ديسيبل | ||||||
| خسارة العودة (MTP) | ≥ 60 ديسيبل(8 درجة تلميع) | ≥25 ديسيبل | ||||||
| خسارة العودة (LC / SC / FC / ST) | APC≥60dB ؛UPC≥50 ديسيبل | ≥35 ديسيبل | ||||||
| متانة | <0.3d تغيير نموذجي ، 200 نضوج | |||||||
| التبادل | ≤0.2 ديسيبل | |||||||
| قوة الشد | > 70N | |||||||
| مرات التوصيل | > 600 | |||||||
| درجة حرارة التشغيل (℃) | · -40 إلى + 85 درجة مئوية | |||||||
| سمات: | ||||||||
| خسارة إدخال منخفضة ، خسارة عودة عالية | ||||||||
| موصل متعدد الألياف قائم على MT و 4،8،12 و 24 نهاية وتجميعات موصلات الألياف | ||||||||
| حل اقتصادي لإنهاء الألياف بكميات كبيرة | ||||||||
| مصممة لتطبيقات SM و MM ذات الخسارة المنخفضة والخسارة القياسية | ||||||||
| تتوفر خيارات كابل دائري متين وكابل بيضاوي وشريط مكشوف | ||||||||
| العلب المرمزة بالألوان متاحة للتمييز بين نوع الألياف ونوع التلميع و / أو درجة الموصل | ||||||||
| جيد في التكرار والتبادل |
| طلب: | ||||||||
| جميع موصلات OMC MTP هي من Senko / Nissin / Sumitomo.MTP Patch Cord هو نوع من مجموعات الكابلات عالية الكثافة التي تستخدم بشكل عام في ثلاثة مجالات. | ||||||||
| تطبيق مركز البيانات مع بيئة درجة عالية الكثافة | ||||||||
| الألياف الضوئية للمبنى | ||||||||
| تطبيق الموصل الداخلي في معدات الألياف. |
قواعد التسمية ومعلومات تأكيد الطلب:
علامة تبويب سحب الدفع لـ Senko MTP
رسم كابل جذع MTP-MTP 12F.
| الطول الكلي (L) (م) | طول التسامح (سم) | |||||||
| 0 <L <1 | + 5 / -0 | |||||||
| 1 <L <10 | + 10 / -0 | |||||||
| 10 <L <40 | + 15 / -0 | |||||||
| 40 <ل | + 0.5٪ × L / -0 | |||||||
تساعد ثلاث طرق اتصال في الحفاظ على قطبية MTP / MTP الصحيحة
1. قطبية اتصال
| القطبية تستخدم كبلات MTP تصميمًا رئيسيًا لأعلى ولأسفل.لذلك ، كما هو موضح في الشكل أدناه ، الموضع 1 من واحد الموصل مطابق للموضع 1 لموصل آخر.لا يوجد انعكاس قطبي.لذلك ، عندما نستخدم قطبية كبل MTP للاتصال ، يجب أن نستخدم كابلات التصحيح المزدوجة AB على أحد طرفيها وكابلات التصحيح المزدوجة AA على الطرف الآخر.نظرًا لأنه في هذا الارتباط ، يجب أن يتصل Rx1 بـ Tx1.إذا لم نستخدم كبل التصحيح المزدوج AA ، وفقًا لمبدأ تصميم قطبية كبل MTP ، فقد ينتقل الألياف 1 إلى الألياف 1 ، وهذا يعني أن Rx1 قد ينتقل إلى Rx1 ، مما قد يتسبب في حدوث أخطاء. |
2. اتصال القطبية ب
| تستخدم كبلات Polarity B MTP تصميمًا للمفتاح.لذلك ، كما هو موضح في الشكل أدناه ، فإن الموضع 1 لأحد الموصلات يتوافق مع الموضع 12 لموصل آخر.لذلك ، عندما نستخدم كبل القطبية B MTP للاتصال ، يجب أن نستخدم كبلات التصحيح المزدوجة AB على كلا الطرفين.نظرًا لأن المفتاح حتى تصميم المفتاح يساعد على قلب القطبية ، مما يجعل الألياف 1 تنتقل إلى الألياف 12 ، أي أن Rx1 ينقل إلى Tx1. |
3. اتصال قطبية ج
| مثل كبلات القطبية A MTP ، تستخدم كبلات القطبية C MTP أيضًا تصميم مفتاح لأسفل.ومع ذلك ، يوجد داخل الكبل تصميم متقاطع من الألياف ، مما يجعل الموضع 1 لموصل واحد مطابقًا للموضع 2 من موصل آخر.كما هو موضح في الشكل أدناه ، عندما نستخدم كبل قطبية C MTP للاتصال ، يجب أن نستخدم كبلات التصحيح المزدوجة AB على كلا الطرفين.نظرًا لأن تصميم الألياف المتقاطعة يساعد على قلب القطبية ، مما يجعل الألياف 1 تنتقل إلى الألياف 2 ، فإن Rx1 ينقل إلى Tx1. |
ملاحظة: نوع القطبية موجود في قواعد التسمية التالية - القطبية أ ； قطبية ب ； قطبية ج
كابل جذع ساخن للاتصالات من Zion
| الكود الصهيوني | وصف صهيون | |||||||
| 7236001 | ZCM1122HIA1X | MPO أنثى إلى MPO أنثى SM 3.0mm LSZH 12 ألياف MPO Patch Cord متر مخصص | ||||||
| 7236002 | ZCM1152HIA1X | MPO أنثى إلى MPO أنثى SM 3.0mm LSZH 24 ألياف MPO Patch Cord متر مخصص | ||||||
| 7236003 | ZCM1127HLA1X | MPO أنثى إلى MPO أنثى OM3 3.0mm LSZH 12 ألياف MPO Patch Cord عدادات مخصصة | ||||||
| 7236004 | ZCM1157HLA1X | MPO أنثى إلى MPO أنثى OM3 3.0 مم LSZH 24 ألياف MPO Patch Cord عدادات مخصصة | ||||||
| 7236005 | ZCM1128HMA1X | MPO أنثى إلى MPO أنثى OM4 3.0mm LSZH 12 ألياف MPO Patch Cord عدادات مخصصة | ||||||
| 7236006 | ZCM1158HMA1X | MPO أنثى إلى MPO أنثى OM4 3.0mm LSZH 24 ألياف MPO Patch Cord عدادات مخصصة | ||||||
| 7236007 | ZCM2122HIA1X | MTP أنثى إلى MTP أنثى SM 3.0mm LSZH 12 ألياف MTP تصحيح الحبل متر مخصص | ||||||
| 7236008 | ZCM2152HIA1X | MTP أنثى إلى MTP أنثى SM 3.0mm LSZH 24 ألياف MTP تصحيح الحبل متر مخصص | ||||||
| 7236009 | ZCM2127HLA1X | MTP أنثى إلى أنثى MTP OM3 3.0mm LSZH 12 ألياف MTP عدادات مخصصة لسلك التصحيح | ||||||
| 7236010 | ZCM2157HLA1X | MTP أنثى إلى MTP أنثى OM3 3.0 مم LSZH 24 ألياف MTP عدادات مخصصة لسلك التصحيح | ||||||
| 7236011 | ZCM2128HMA1X | MTP أنثى إلى أنثى MTP OM4 3.0mm LSZH 12 ألياف MTP عدادات مخصصة لسلك التصحيح | ||||||
| 7236012 | ZCM2158HMA1X | MTP أنثى إلى أنثى MTP OM4 3.0mm LSZH 24 ألياف MTP عدادات مخصصة لسلك التصحيح | ||||||
التعبئة والتغليف
| تم وضع علامة على حزمة كبلات الألياف الضوئية سهلة الحمل والمحمية جيدًا بواسطة OMC كإعداد افتراضي. حجم الكرتون القياسي: 34 * 22 * 15 سم ؛44 * 34 * 24 سم ؛54 * 39 * 34 سم.يعتمد الكرتون الذي سيتم استخدامه على البضائع الكمية.يمكن تخصيص التعبئة. | ||||||||
خدمة OEM / ODM لك
| 1. لون الكابل ، كلمة الطباعة ، مادة سترة الكابل ، لون الموصل | ||||||||
| 2. تسمية OEM ، تحديد الحلقة ، تسمية الكابلوصندوق ، علامات الشحن | ||||||||
| 3. مستوى جودة مختلف. |
