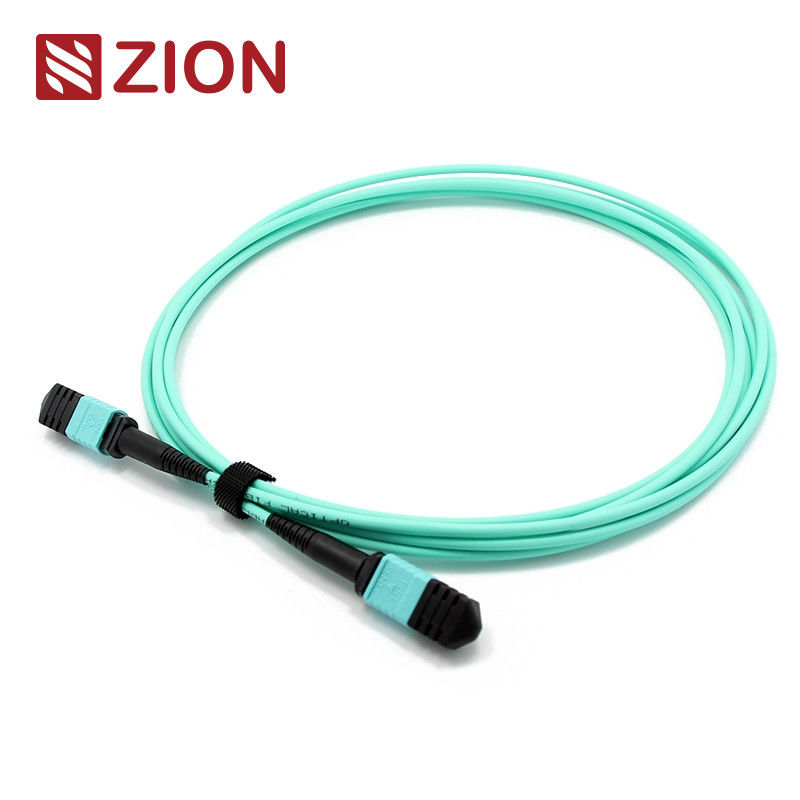

سلك توصيل MTP أنثى إلى MTP أنثى OM3 3.0 مم LSZH بـ 12 ليفًا
سلك توصيل MTP أنثى إلى MTP أنثى OM3 3.0 مم LSZH عالي الأداء بـ 12 ليفًا متوفر بأطوال مخصصة لمراكز البيانات وتطبيقات الألياف عالية الكثافة.
تحديد المنتج
رمز Zion: ZCM2122HIA1X
وصف Zion: سلك توصيل MTP أنثى إلى MTP أنثى SM 3.0 مم LSZH بـ 12 ليفًا بأمتار مخصصة
نظرة عامة على المنتج
موصل MTP هو نوع موصل متعدد الألياف مصمم لتطبيقات الألياف الضوئية عالية الكثافة. يستخدم نظام التوصيل المسبق للألياف عالية الكثافة MTP بشكل أساسي في بيئات مراكز البيانات وتطبيقات الألياف إلى المباني والوصلات الداخلية داخل معدات الإرسال والاستقبال الضوئية التي تدعم تقنيات 40G و 100G و QSFP+.
يتم تمييز أنواع موصلات MTP وفقًا للوائح IEC 61754-7 بناءً على أعداد النوى والجنس (ذكر/أنثى) والاستقطاب (PC أو APC).
يربط سلك توصيل الألياف MTP-MTP 3.0 مم LSZH هذا وحدات MTP معًا كرابط دائم، ويدعم سرعات تصل إلى حلول مركز البيانات 10/40/100 جيجابت في الثانية. متوفر مع 12 أو 24 أو 48 أو 60 أو 72 أو 96 أو 144 ليفًا، تسهل هذه الكابلات النشر السريع لكابلات العمود الفقري عالية الكثافة في مراكز البيانات وغيرها من بيئات الألياف العالية.
تم تصميم سلك توصيل الألياف 12F MTP-MTP خصيصًا لوصلات مباشرة 40G QSFP+ SR4 و 40G QSFP+ CSR4 و 100G QSFP28 SR4.
المعايير الصناعية
MPO أحادي الوضع
المرجع: EIA/TIA-604-5
تفاصيل الغلاف: SM APC: موصلات خضراء + حذاء أسود (فقدان قياسي MTP)
SM APC: موصلات صفراء + حذاء أسود (فقدان منخفض للغاية MTP)
MPO متعدد الأوضاع
المرجع: EIA/TIA-604-5
تفاصيل الغلاف: OM1&OM2 PC: موصلات بيج + حذاء أسود
OM3&OM4 PC: موصلات أكوا + حذاء أسود
OM3&OM4 PC: موصلات بنفسجية هيذر + حذاء أسود
- يتوافق مع معيار IEC IEC-61754-7؛ IEC61755، Telcordia GR-1435-CORE، JIS C5982؛ متوافق مع TIA-604-5(FOCIS5)
- الكابلات المهيكلة لكل TIA-568-C
- متوافق مع 10G Fiber Channel
- 40G و 100G IEEE 802.3
المواصفات البصرية
فقدان الإدخال (MPO) (IEC 61300-3-34)
أحادي الوضع (APC مصقول بزاوية 8 درجات): فقدان قياسي: ≤0.75 ديسيبل (كحد أقصى)، ≤0.50 ديسيبل (نموذجي)؛ فقدان منخفض للغاية: ≤0.35 ديسيبل (كحد أقصى)، ≤0.20 ديسيبل (نموذجي)
متعدد الأوضاع (PC مصقول مسطح): فقدان قياسي: ≤0.6 ديسيبل (كحد أقصى)، ≤0.50 (نموذجي)؛ فقدان منخفض للغاية: ≤0.35 ديسيبل (كحد أقصى)، ≤0.20 ديسيبل (نموذجي)
فقدان الإدخال (LC/SC/FC/ST) (IEC 61300-3-6)
وضع واحد (APC مصقول بزاوية 8 درجات): ≤0.3 ديسيبل
متعدد الأوضاع (PC مصقول مسطح): ≤0.3 ديسيبل
فقدان العودة (MPO)
أحادي الوضع (APC مصقول بزاوية 8 درجات): ≥60 ديسيبل
متعدد الأوضاع (PC مصقول مسطح): ≥25 ديسيبل
مواصفات إضافية
- المتانة:<0.3 ديسيبل تغيير نموذجي (200 وصلة)
- التبادلية: ≤0.2 ديسيبل
- اختبار الإدخال والسحب: 500 مرة، IL＜0.5 ديسيبل
- قوة الشد: >70N
- أوقات التوصيل: >600
- درجة حرارة التشغيل: -40 درجة مئوية إلى +85 درجة مئوية
الميزات الرئيسية
- فقدان إدخال منخفض، فقدان عودة مرتفع
- موصل متعدد الألياف يعتمد على MT، 4 و 8 و 12 و 24 إنهاءات موصل الألياف
- حل اقتصادي للإنهاء الجماعي للألياف
- مصمم لتطبيقات SM و MM منخفضة الفقدان والقياسية
- خيارات الكابلات المستديرة المقواة والكابلات البيضاوية وشرائط الشريط العارية
- أغطية مرمزة بالألوان لتحديد نوع الألياف بسهولة
- إمكانية تكرار وتبادل ممتازة
التطبيقات
كابلات تسخير مستقيمة 12F MPO-LC/SC/FC/ST مصممة لـ 40G LR4 PSM و 40GBASE-SR4 و 40G QSFP+ PLR4 ومراكز البيانات عالية الكثافة. مُحسَّنة لتطبيقات مراكز البيانات عالية الكثافة 10/40/100G.
يتم الحصول على جميع موصلات MPO الخاصة بـ OMC من Senko/Nissin/Sumitomo. تُستخدم تجميعات سلك توصيل الألياف MPO في ثلاثة مجالات رئيسية:
- بيئات مراكز البيانات عالية الكثافة
- تركيبات الألياف إلى المباني
- تطبيقات الموصلات الداخلية في معدات الألياف
مواصفات تحمل الطول
| الطول الإجمالي (L)(م) |
تحمل الطول (سم) |
| 0< L< 1 |
+5/-0 |
| 1< L< 10 |
+10/-0 |
| 10< L< 40 |
+15/-0 |
| 40< L |
+0.5% x L/-0 |
المنتجات ذات الصلة
ZCM1122HIA1: سلك توصيل MPO أنثى إلى MPO أنثى SM 3.0 مم LSZH بـ 12 ليفًا
ZCM1152HIA1: سلك توصيل MPO أنثى إلى MPO أنثى SM 3.0 مم LSZH بـ 24 ليفًا
ZCM1127HLA1: سلك توصيل MPO أنثى إلى MPO أنثى OM3 3.0 مم LSZH بـ 12 ليفًا
ZCM1157HLA1: سلك توصيل MPO أنثى إلى MPO أنثى OM3 3.0 مم LSZH بـ 24 ليفًا
ZCM1128HMA1: سلك توصيل MPO أنثى إلى MPO أنثى OM4 3.0 مم LSZH بـ 12 ليفًا
ZCM1158HMA1: سلك توصيل MPO أنثى إلى MPO أنثى OM4 3.0 مم LSZH بـ 24 ليفًا
التعبئة والتغليف والتخصيص
تتضمن العبوة القياسية كابلات الألياف الضوئية المحمية جيدًا مع ملصقات وعلامات OMC. أحجام الكرتون المتاحة: 34×22×15 سم، 44×34×24 سم، 54×39×34 سم. التعبئة والتغليف المخصصة متاحة عند الطلب.
خدمات OEM/ODM المتاحة بما في ذلك:
- ألوان الكابلات المخصصة والطباعة ومواد الغلاف
- ملصقات OEM وحلقات التعريف وملصقات الكابلات
