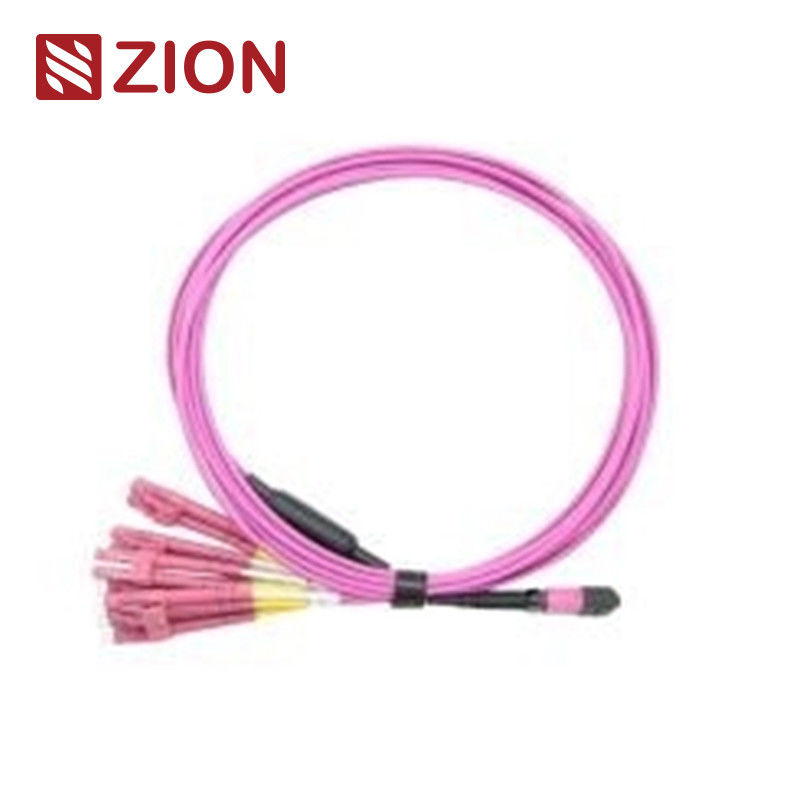

كابلات توصيل MPO إلى LC OM4 من الألياف الضوئية، 12 ليفية، 2.0 مم مستقيمة
كابلات توصيل الألياف الضوئية عالية الكثافة المصممة لتطبيقات مراكز البيانات، والتي تتميز بتوصيل MPO إلى LC مع أداء الألياف متعددة الأوضاع OM4.
تحديد المنتج
رمز Zion: ZCM11A28HAAX
كابلات توصيل MPO-LC من الألياف الضوئية OM4، 12F، 2.0 مم مستقيمة
توفر موصلات MPO (الدفع المتعدد للألياف) حلول إنهاء متعددة الألياف مثالية لبيئات الكثافة العالية في مراكز البيانات، وتطبيقات الألياف إلى المبنى، والوصلات الداخلية داخل معدات الإرسال والاستقبال الضوئية التي تدعم تقنيات 40G و 100G و QSFP+.
تم تحسين تجميعات كابلات التوصيل المستقيمة هذه من 12 نواة MPO إلى 6 LC Duplex (أو 12 LC Simplex) للاتصالات المباشرة من 40G QSFP+ PLR4 إلى 10G SFP+ LR optics. تحافظ جميع كابلات المروحة على أطوال متطابقة ومصممة خصيصًا لتوفير المساحة وتصحيح الألياف عالية الكثافة في مراكز البيانات.
معايير موصل MPO
مرجع MPO أحادي الوضع:IEC 61754-7
تفاصيل غلاف MPO أحادي الوضع:SM APC: موصلات خضراء + حذاء أسود (MPO قياسي الفقد)
SM APC: موصلات صفراء + حذاء أسود (MPO منخفض جدًا للفقد)
مرجع MPO متعدد الأوضاع:IEC 61754-7
تفاصيل غلاف MPO متعدد الأوضاع:OM1&OM2 PC: موصلات بيج + حذاء أسود (MPO قياسي الفقد)
OM3&OM4 PC: موصلات أكوا + حذاء أسود (MPO قياسي ومنخفض جدًا للفقد)
OM3&OM4 PC: موصلات بنفسجية هيذر + حذاء أسود (MPO قياسي الفقد)
- يتوافق مع معيار IEC IEC-61754-7؛ IEC61755، Telcordia GR-1435-CORE، JIS C5982؛ متوافق مع TIA-604-5(FOCIS5)
- الكابلات المنظمة لكل TIA-568-C
- متوافق مع 10G Fiber Channel
- متوافق مع 40G و 100G IEEE 802.3
معايير الموصلات الأخرى
- SC:TIA/EIA، FOCIS3، GR-326، NTT-SC IEC61754-4 و JIS C5973
- LC:TIA/EIA، FOCIS10، GR-326 EIA/TIA-604-10، IEC61754-20 و JIS C5973
- FC:EIA/TIA-604-04، FOCIS4، NTT-FC، GR-326، IEC61754-13 و JIS C5973
- ST:TIA/EIA، FOCIS2، GR-326، IEC61754-2 و JIS C5973
- E2000:IEC61754-15
أنواع الألياف المتاحة
متوافق مع أنواع الألياف G657A1 و G657A2/B2 و G657B3 و OM1 62.5/125 و OM2 50/125 و OM3 50/125 و OM4 50/125 و OM5 50/125 في تكوينات MPO-LC و MPO-SC و MPO-FC و MPO-ST و MPO-E2000.
المواصفات البصرية
فقد الإدخال (MPO) أحادي الوضع:
قياسي: ≤0.75dB (كحد أقصى)، ≤0.50dB (نموذجي)
منخفض جدًا: ≤0.35dB (كحد أقصى)، ≤0.20dB (نموذجي)
فقد الإدخال (MPO) متعدد الأوضاع:
قياسي: ≤0.6dB (كحد أقصى)، ≤0.50dB (نموذجي)
منخفض جدًا: ≤0.35dB (كحد أقصى)، ≤0.20dB (نموذجي)
فقد الإدخال (LC/SC/FC/ST) أحادي الوضع:
≤0.3dB
فقد الإدخال (LC/SC/FC/ST) متعدد الأوضاع:
≤0.3dB
فقد العودة (MPO) أحادي الوضع:
≥60dB
فقد العودة (MPO) متعدد الأوضاع:
≥25dB
فقد العودة (LC/SC/FC/ST):
APC≥60dB؛ UPC≥50dB؛ متعدد الأوضاع≥35dB
المتانة:
<0.3dB تغيير نموذجي (200 وصلة)
التبادلية:
≤0.2dB
اختبار الإدخال والسحب:
500 مرة، IL＜0.5dB
قوة الشد:
>70N
درجة حرارة التشغيل:
-40°C إلى +85°C
الميزات الرئيسية
- فقد إدخال منخفض، أداء فقد عودة مرتفع
- موصل متعدد الألياف يعتمد على MT يدعم 4 و 8 و 12 و 24 إنهاء للألياف
- حل اقتصادي للإنهاء الجماعي للألياف
- مصمم لكل من تطبيقات أحادية الوضع ومتعددة الأوضاع منخفضة الفقد وقياسية الفقد
- خيارات الكابلات المستديرة المقواة والكابلات البيضاوية وشرائط الشريط العارية
- أغطية مرمزة بالألوان لسهولة تحديد نوع الألياف ونوع التلميع ودرجة الموصل
- إمكانية تكرار وتبادل ممتازة
مزايا كابل MPO/MTP
- جودة عالية:تم إنهاؤه واختباره وتعبئته مسبقًا في المصنع مع تقارير اختبار شاملة
- توفير المساحة:تقلل الأقطار الصغيرة من حجم الكابل وتحسن تكييف الهواء في مركز البيانات
- فعال من حيث الوقت:يعمل تصميم التوصيل والتشغيل على تقليل وقت التثبيت بشكل كبير
التطبيقات
مصمم لـ 40G LR4 PSM و 40GBASE-SR4 و 40G QSFP+ PLR4 وبيئات مراكز البيانات عالية الكثافة. مُحسَّن لتطبيقات مراكز البيانات عالية الكثافة 10/40/100G.
- بيئات مراكز البيانات عالية الكثافة
- تركيبات الألياف إلى المبنى
- وصلات داخلية داخل معدات الألياف الضوئية
المنتجات ذات الصلة
تقدم Zion Communication مجموعة شاملة من كابلات التوصيل المستقيمة MPO-LC بما في ذلك تكوينات 8F و 12F و 24F في كل من أنواع الألياف SM و OM3/OM4.
طرق التوصيل والقطبية
تضمن ثلاث طرق توصيل الإدارة الصحيحة لقطبية MTP/MPO:
المواد والبناء
التعبئة والتغليف
تتضمن العبوة القياسية كابلات الألياف الضوئية ذات الملصقات والعلامات في علب واقية. أحجام الكرتون المتاحة: 34×22×15 سم، 44×34×24 سم، و 54×39×34 سم. خيارات التعبئة والتغليف المخصصة متاحة.
خدمات OEM/ODM
- ألوان الكابلات المخصصة والطباعة ومواد الغلاف
- ملصقات OEM وحلقات التعريف وملصقات الكابلات
- تصميمات الصناديق المخصصة وعلامات الشحن
- تتوفر مستويات جودة متعددة
