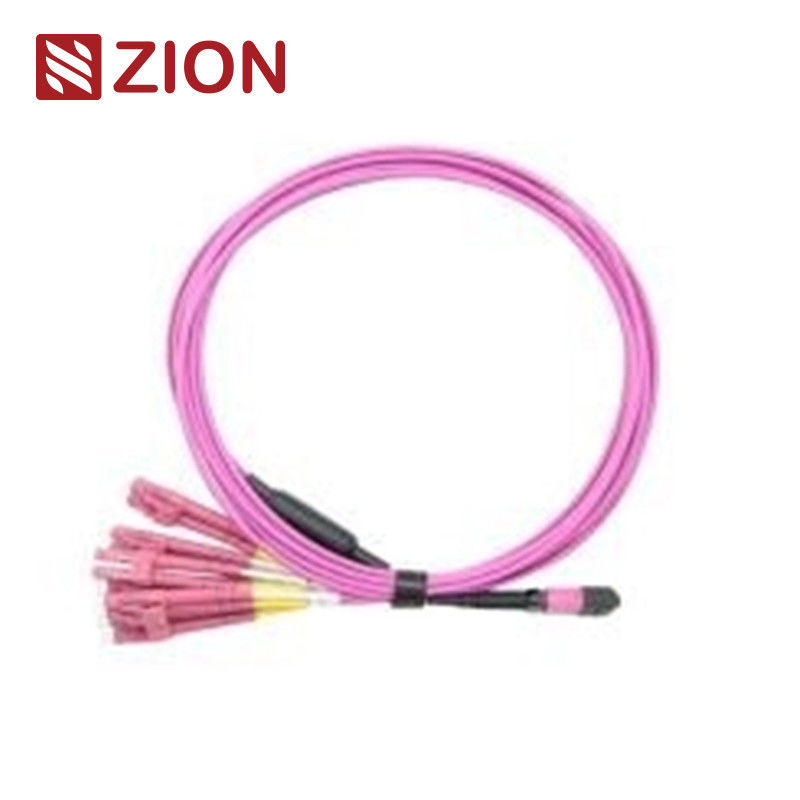

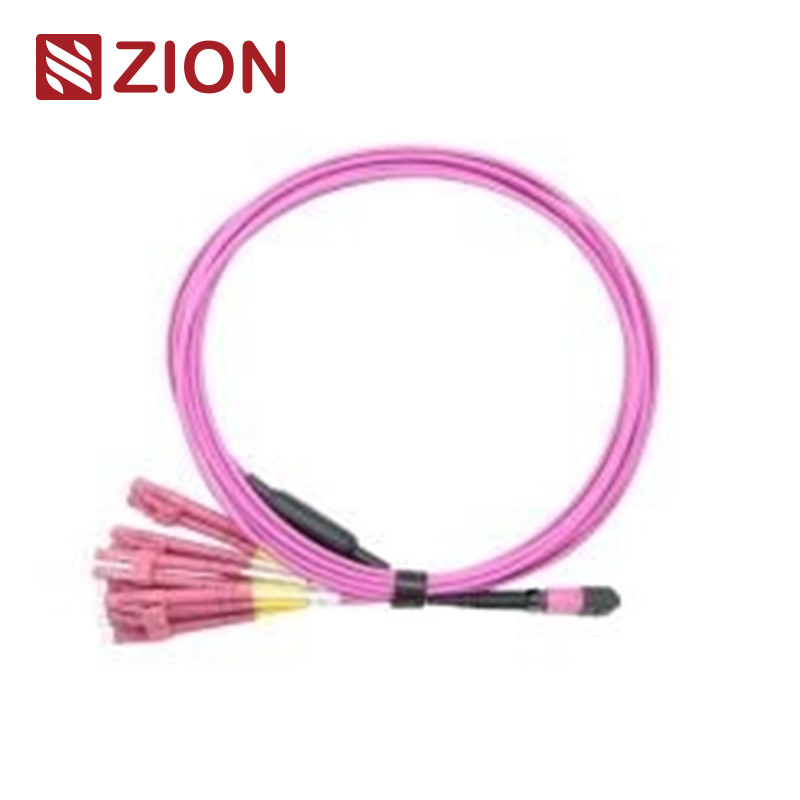

12 ألياف MPO إلى LC OM4 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة

الاتصالات معيار صناعي

MPO وضع واحدالإشارة:IEC 61754-7

MPO وضع واحدتفاصيل السكن:SM APC: الاتصالات الخضراء + الحذاء الأسود (MPO الخسارة القياسية)
SM APC: الاتصالات الصفراء + الحذاء الأسود (MPO الخسارة المنخفضة للغاية)

MPO Multimodeالإشارة:IEC 61754-7

MPO Multimodeتفاصيل السكن:OM1&OM2 PC: موصلات بيج + حذاء أسود (MPO الخسارة القياسية)
OM3&OM4 PC: وصلات Aqua + الحذاء الأسود (MPO القياسية والفائقة منخفضة الخسارة)
OM3&OM4 PC: موصلات Heather Violet + الحذاء الأسود (MPO الخسارة القياسية)

• تلبي معايير IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) متوافقة مع الكابلات المنظمة لكل TIA-568-C
• متوافق مع قناة الألياف 10G
• 40G و 100G IEEE 802.3

مصابيح أخرى ‬ معيار صناعي

• SC: TIA/EIA، FOCIS3، GR-326.NTT-SC IEC61754-4 و JIS C5973
• LC: TIA/EIA، FOCIS10، GR-326 EIA/TIA-604-10، IEC61754-20 و JIS C5973.
• FC: EIA /TIA-604-04 ، FOCIS4 ، NTT-FC ، GR-326 ، IEC61754-13 و JIS C5973
• ST: TIA/EIA، FOCIS2، GR-326. IEC61754-2 و JIS C5973 الخ
• E2000: IEC61754-15

متاحة

• G657A1 MPO-LC، MPO-SC، MPO-FC، MPO-SC، MPO-ST، MPO-E2000
• G657A2/B2 MPO-LC، MPO-SC، MPO-FC، MPO-SC، MPO-ST، MPO-E2000
• G657B3 MPO-LC، MPO-SC، MPO-FC، MPO-SC، MPO-ST، MPO-E2000
• OM1 62.5/125 MPO-LC، MPO-SC، MPO-FC، MPO-SC، MPO-ST، MPO-E2000
• OM2 50/125 MPO-LC، MPO-SC، MPO-FC، MPO-SC، MPO-ST، MPO-E2000
• OM3 50/125 MPO-LC، MPO-SC، MPO-FC، MPO-SC، MPO-ST، MPO-E2000
• OM4 50/125 MPO-LC، MPO-SC، MPO-FC، MPO-SC، MPO-ST، MPO-E2000
• OM5 50/125 MPO-LC، MPO-SC، MPO-FC، MPO-SC، MPO-ST، MPO-E2000

المواصفات البصرية

خسارة الإدراج (MPO) ((IEC 61300-3-34)الوضع الفردي (APC)ملمع بـ 8 درجات):الخسارة القياسية:≤0.75dB ((max) ، ≤0.50dB ((typical) ؛ خسارة منخفضة للغاية:≤0.35dB ((max) ، ≤0.20dB ((typical))

خسارة الإدراج ((MPO)) ((IEC 61300-3-34)الوسائط المتعددة (PC)طلاء مسطح):الخسارة القياسية:≤0.6dB ((max) ، ≤0.50 ((typical) ؛ خسارة منخفضة للغاية:≤0.35dB ((حد أقصى) ، ≤0.20dB ((معتاد)

فقدان الإدراج ((LC/SC/FC/ST)) ((IEC 61300-3-6)وضع واحد (APC 8 درجة مطلية):≤0.3dB

فقدان الإدراج ((LC/SC/FC/ST)) ((IEC 61300-3-6)متعدد الأوضاع (PC بريشة مسطحة):≤0.3dB

خسارة العائد (MPO)الوضع الفردي (APC)ملمع بـ 8 درجات):≥60dB(ثمانية درجات من التلميع)

خسارة العائد (MPO)الوسائط المتعددة (PC)طلاء مسطح):≥25dB

خسارة العائد ((LC/SC/FC/ST):APC≥60dB؛ UPC≥50dB

خسارة العائد ((LC/SC/FC/ST):≥35 ديسيبل

المدى الطويل:<0.3dB تغيير نموذجي (200 زواج)

قابلية الاستبدال: ≤0.2dB

اختبار إدخال سحب: 500 مرة، IL<0.5 ديسيبل

قوة الشد:> 70N

درجة حرارة العملالوضع الفردي (APC):-40°C إلى +85°C

الخصائص

• خسارة إدراج منخفضة، خسارة عودة عالية
• متصل متعدد الألياف على أساس MT، 4،8إغلاقات وتركيبات موصلات الألياف 12 و 24
• الحل الاقتصادي لإنهاء الكتلة من الألياف
• مصممة لتطبيقات SM وMM ذات الخسائر المنخفضة والخسائر القياسية
• خيارات الكابل المستديرة المقاومة والكابل البيضاوي والشريط العاري المتاحة
• الألوان المميزة المتاحة للتمييز بين نوع الألياف، ونوع البوليش و/أو نوع الاتصال
• جيد في قابلية التكرار والتبادل

ميزات كابل MTP / MPO Patch / كابل الجذع عموما تشمل

• الجودة العالية ‬MTP / MPO كابلات Patch / كابلات الجذع يتم إتمامها مسبقاً في المصنع واختبارها وتعبئتها مع تقارير الاختبار. هذه التقارير تعمل كمستندات طويلة الأجل ومراقبة الجودة.
• انخفاض حجم الكابلات MTP/MPO الكابلات المربعة / الكابلات الجذعية لديها قطرات صغيرة للغاية ، مما يقلل من حجم الكابلات ويحسن من ظروف تكييف الهواء في مراكز البيانات
• توفير الوقت مع تصميم خاص للشاشة واللعب ، يمكن دمج كابل MTP / MPO Patch / كابلات الجذع وتوصيلها على الفور. يساعد ذلك على تقليل وقت التثبيت إلى حد كبير.

التطبيق

12F MPO- LC / SC / FC / ST كابلات الحزام المستقيمة المصممة لـ 40G LR4 PSM و 40GBASE-SR4 و 40G QSFP + PLR4 و مركز البيانات عالي الكثافة. تم تحسينها لتطبيقات مركز البيانات عالي الكثافة 10/40/100G.
جميع اتصالات OMC MPO من Senko / Nissin / Sumitomo. يعد MPO Fiber Patch Cord نوعًا من مجموعات الكابلات عالية الكثافة والتي تستخدم بشكل عام في ثلاثة مجالات.

• تطبيق مركز البيانات مع بيئة عالية الكثافة
• الألياف الضوئية إلى المبنى
• التطبيق الداخلي للواصلات في معدات الألياف

قواعد تسمية ومعلومات تأكيد الطلب:

كابلات التوصيل المباشرة من شركة "زايون"

• 7236037 ZCM11A12HIAX: 8F MPO SM ألياف ضوئية MPO-LC 2.0mm كابلات الحزام المستقيم
• 7236038 ZCM11A22HIAX: 12F MPO SM ألياف ضوئية MPO-LC 2.0mm كابلات الحزام المستقيم
• 7236039 ZCM11A52HIAX: 24F MPO SM ألياف ضوئية MPO-LC 2.0mm كابلات الحزام المستقيم
• 7236040 ZCM11A17HAAX: 8F MPO OM3 ألياف ضوئية MPO-LC 2.0mm كابلات الحزام المستقيم
• 7236041 ZCM11A27HAAX: 12F MPO OM3 ألياف ضوئية MPO-LC 2.0mm كابلات الحزام المستقيم
• 7236042 ZCM11A57HAAX: 24F MPO OM3 ألياف ضوئية MPO-LC 2.0mm كابلات الحزام المستقيم
• 7236043 ZCM11A18HMAX: 8F MPO OM4 ألياف ضوئية MPO-LC 2.0mm كابلات الحزام المستقيم
• 7236044 ZCM11A28HMAX: 12F MPO OM4 الألياف البصرية MPO-LC 2.0mm كابلات الحزام المستقيم
• 7236045 ZCM11A58HMAX: 24F MPO OM4 الألياف البصرية MPO-LC 2.0mm كابلات الحزام المستقيم
• 7236046 ZCM21A12HIAX: 8F MTP SM ألياف ضوئية MPO-LC 2.0mm كابلات الحزام المستقيم
• 7236047 ZCM21A22HIAX: 12F MTP SM ألياف ضوئية MPO-LC 2.0mm كابلات الحزام المستقيم
• 7236048 ZCM21A52HIAX: 24F MTP SM ألياف ضوئية MPO-LC 2.0mm كابلات الحزام المستقيم
• 7236049 ZCM21A17HAAX: 8F MTP OM3 الألياف البصرية MPO-LC 2.0mm كابلات الحزام المستقيم
• 7236050 ZCM21A27HAAX: 12F MTP OM3 الألياف الضوئية MPO-LC 2.0mm كابلات الحزام المستقيم
• 7236051 ZCM21A57HAAX: 24F MTP OM3 الألياف البصرية MPO-LC 2.0mm كابلات الحزام المستقيم
• 7236052 ZCM21A18HMAX: 8F MTP OM4 الألياف البصرية MPO-LC 2.0mm كابلات الحزام المستقيم
• 7236053 ZCM21A28HMAX: 12F MTP OM4 الألياف الضوئية MPO-LC 2.0mm كابلات الحزام المستقيم
• 7236054 ZCM21A58HMAX: 24F MTP OM4 الألياف البصرية MPO-LC 2.0mm كابلات الحزام المستقيم

قناة الألياف اللاصقة

ثلاث طرق اتصال تساعد على الحفاظ على قطبية MTP/MPO الصحيحة

الهيكل MPO 12 × LC البسيط - النوع 1

الهيكل المزدوج MPO 6 × LC النوع 2 النوع A

الهيكل المزدوج MPO 6 × LC النوع 2-النوع B

الـ MPO ‬قطبية الـ MPO ‬6 × الـ Uniboot LC Structure-Type 3

تفاصيل المواد

التعبئة

هذه الحزمة سهلة الاستخدام والمحمية جيداً من كابلات الألياف الضوئية

حجم الكرتون القياسي: 34*22*15 سم ؛ 44*34*24 سم ؛ 54*39*34 سم. يعتمد الكرتون الذي سيتم استخدامه على كمية البضائع.

يمكن تخصيص التعبئة

خدمة OEM/ODM لك

• لون الكابل، كلمة الطباعة، مادة غطاء الكابل، لون المكونات
• علامة OEM، حلقة تحديد، علامة الكابل,الصندوق، علامات الشحن
• مستوى نوعية مختلف
