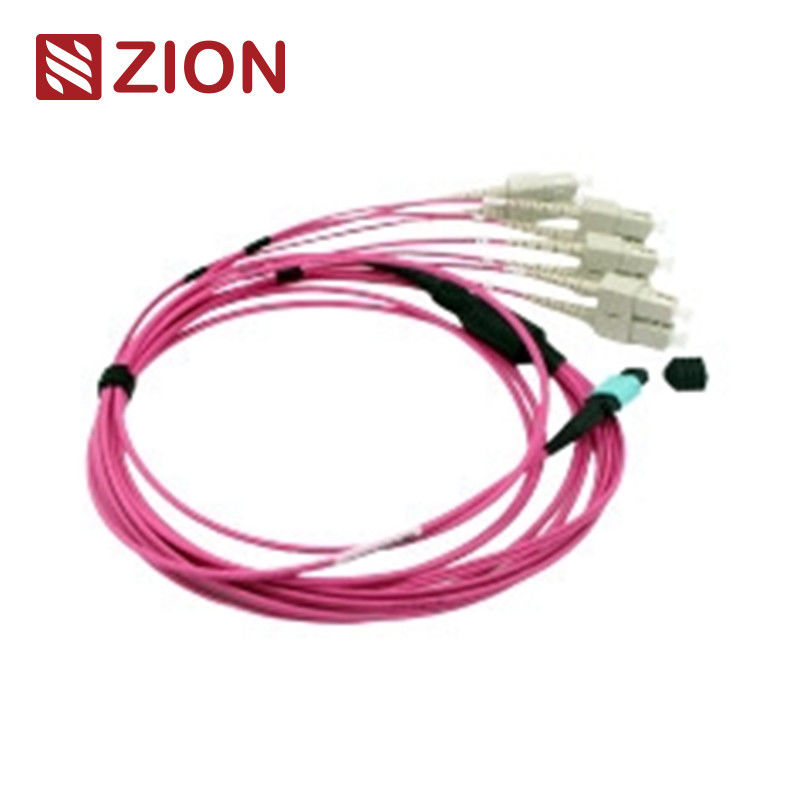

كابلات توصيل MTP-LC 2.0mm مستقيمة من الألياف الضوئية 8F MTP OM4
رمز Zion: ZCM21A18HMAX
وصف Zion: كابلات توصيل MTP-LC 2.0mm مستقيمة من الألياف الضوئية 8F MTP OM4
تم تصميم موصل MTP، وهو نوع موصل متعدد الألياف، للبيئات عالية الكثافة. تُستخدم أنظمة MTP (Multi-Fiber Push On) بشكل أساسي في مراكز البيانات وتطبيقات الألياف إلى المباني والوصلات الداخلية داخل معدات الإرسال والاستقبال الضوئية مثل أجهزة 40G و100G وQSFP+.
تتميز أنواع موصلات MTP وفقًا للوائح EIA/TIA-604-5 بأعداد النوى والجنس (ذكر/أنثى) والقطبية (PC أو APC).
تم إنهاء تجميعات كابلات التوصيل المستقيمة هذه من 8 نوى MTP إلى مزدوج (4xLC uniboot) أو بسيط (4xLC) بموصلات MTP وLC. تم تحسين كابلات المروحة ذات 8 ألياف للاتصال المباشر بين بصريات 40G QSFP+ PLR4 إلى 10G SFP+ LR وتطبيقات مراكز البيانات عالية الكثافة.
معايير الصناعة للموصل
MPO أحادي النمط
مرجع: EIA/TIA-604-5
تفاصيل الغلاف: SM APC: موصلات خضراء + حذاء أسود (MTP قياسي الفقد)
SM APC: موصلات صفراء + حذاء أسود (MTP منخفض للغاية)
MPO متعدد الأنماط
مرجع: EIA/TIA-604-5
تفاصيل الغلاف: OM1&OM2 PC: موصلات بيج + حذاء أسود (MTP قياسي الفقد)
OM3&OM4 PC: موصلات أكوا + حذاء أسود (MTP قياسي ومنخفض للغاية)
OM3&OM4 PC: موصلات بنفسجية + حذاء أسود (MTP قياسي الفقد)
- يتوافق مع معيار IEC IEC-61754-7؛ IEC61755، Telcordia GR-1435-CORE، JIS C5982؛ متوافق مع TIA-604-5(FOCIS5)؛ كابلات منظمة وفقًا لـ TIA-568-C
- متوافق مع 10G Fiber Channel
- 40G و100G IEEE 802.3
معايير الموصلات الأخرى
- SC: TIA/EIA، FOCIS3، GR-326.NTT-SC IEC61754-4 وJIS C5973
- LC: TIA/EIA، FOCIS10، GR-326 EIA/TIA-604-10، IEC61754-20 وJIS C5973
- FC: EIA /TIA-604-04، FOCIS4، NTT-FC، GR-326. IEC61754-13 وJIS C5973
- ST: TIA/EIA، FOCIS2، GR-326. IEC61754-2 وJIS C5973
- E2000: IEC61754-15
أنواع الألياف المتاحة
- G657A1 MTP-LC، MTP-SC، MTP-FC، MTP-ST، MTP-E2000
- G657A2/B2 MTP-LC، MTP-SC، MTP-FC، MTP-ST، MTP-E2000
- G657B3 MTP-LC، MTP-SC، MTP-FC، MTP-ST، MTP-E2000
- OM1 62.5/125 MTP-LC، MTP-SC، MTP-FC، MTP-ST، MTP-E2000
- OM2 50/125 MTP-LC، MTP-SC، MTP-FC، MTP-ST، MTP-E2000
- OM3 50/125 MTP-LC، MTP-SC، MTP-FC، MTP-ST، MTP-E2000
- OM4 50/125 MTP-LC، MTP-SC، MTP-FC، MTP-ST، MTP-E2000
- OM5 50/125 MTP-LC، MTP-SC، MTP-FC، MTP-ST، MTP-E2000
المواصفات البصرية
فقدان الإدخال (MTP)
أحادي النمط (APC مصقول بزاوية 8 درجات): فقدان قياسي: ≤0.75dB(max)، ≤0.50dB(Typical)؛ فقدان منخفض للغاية: ≤0.35dB(max)، ≤0.20dB(Typical)
متعدد الأنماط (PC مصقول مسطح): فقدان قياسي: ≤0.6dB(max)، ≤0.50(Typical)؛ فقدان منخفض للغاية: ≤0.35dB(max)، ≤0.20dB(Typical)
فقدان الإدخال (LC/SC/FC/ST)
أحادي النمط (APC مصقول بزاوية 8 درجات): ≤0.3dB
متعدد الأنماط (PC مصقول مسطح): ≤0.3dB
فقدان العودة
MTP أحادي النمط (APC): ≥60dB
MTP متعدد الأنماط (PC): ≥25dB
LC/SC/FC/ST: APC≥60dB; UPC≥50dB; متعدد الأنماط ≥35dB
مواصفات الأداء
- المتانة:تغيير نموذجي <0.3dB (200 وصلة)
- التبادلية: ≤0.2dB
- اختبار الإدخال والسحب: 500 مرة، IL＜0.5dB
- قوة الشد: >70N
- أوقات التوصيل: >600
- درجة حرارة التشغيل (أحادي النمط APC): -40 درجة مئوية إلى +85 درجة مئوية
الميزات الرئيسية
- فقدان إدخال منخفض، فقدان عودة مرتفع
- موصل متعدد الألياف يعتمد على MT مع 4 و8 و12 و24 إنهاء للألياف
- حل اقتصادي للإنهاء الجماعي للألياف
- مصمم لتطبيقات SM وMM منخفضة الفقدان والقياسية
- خيارات الكابلات المستديرة المتينة والكابلات البيضاوية والشرائط العارية
- أغلفة مرمزة بالألوان لتحديد نوع الألياف بسهولة
- إمكانية تكرار وتبادل ممتازة
مزايا كابل MPO/MTP
- جودة عالية - تم إنهاؤه مسبقًا في المصنع واختباره وتعبئته بتقارير الاختبار
- توفير المساحة - تقلل الأقطار الصغيرة من حجم الكابل وتحسن تدفق الهواء
- توفير الوقت - يقلل تصميم التوصيل والتشغيل من وقت التثبيت
التطبيقات
تم تحسين كابلات التوصيل المستقيمة SM 8F MTP-LC/SC/FC/ST للاتصال المباشر بين بصريات 40G QSFP+ PLR4 إلى 10G SFP+ LR وتطبيقات مراكز البيانات عالية الكثافة.
يتيح كابل التوصيل ذو 8 ألياف هذا الاتصال المباشر بين منافذ QSFP+ إلى (4) SFP+ بدون لوحات تصحيح أو خطوط توصيل وسيطة.
يتم الحصول على جميع موصلات MTP من Senko/Nissin/Sumitomo وتستخدم في ثلاثة مجالات رئيسية:
- بيئات مراكز البيانات عالية الكثافة
- تطبيقات الألياف إلى المباني
- وصلات داخلية داخل معدات الألياف
قواعد التسمية وتأكيد الطلب
كابلات التوصيل المستقيمة MTP-LC الشائعة
| رمز المنتج |
الوصف |
| 7236037 ZCM11A12HIA |
كابلات توصيل MPO SM من الألياف الضوئية MPO-LC 2.0mm مستقيمة |
| 7236038 ZCM11A22HIA |
كابلات توصيل MPO SM من الألياف الضوئية MPO-LC 2.0mm مستقيمة |
| 7236039 ZCM11A52HIA |
كابلات توصيل MPO SM من الألياف الضوئية MPO-LC 2.0mm مستقيمة |
| 7236040 ZCM11A17HAA |
كابلات توصيل MPO OM3 من الألياف الضوئية MPO-LC 2.0mm مستقيمة |
| 7236041 ZCM11A27HAA |
كابلات توصيل MPO OM3 من الألياف الضوئية MPO-LC 2.0mm مستقيمة |
| 7236042 ZCM11A57HAA |
كابلات توصيل MPO OM3 من الألياف الضوئية MPO-LC 2.0mm مستقيمة |
| 7236043 ZCM11A18HMA |
كابلات توصيل MPO OM4 من الألياف الضوئية MPO-LC 2.0mm مستقيمة |
| 7236044 ZCM11A28HMA |
كابلات توصيل MPO OM4 من الألياف الضوئية MPO-LC 2.0mm مستقيمة |
| 7236045 ZCM11A58HMA |
كابلات توصيل MPO OM4 من الألياف الضوئية MPO-LC 2.0mm مستقيمة |
| 7236046 ZCM21A12HIA |
كابلات توصيل MTP SM من الألياف الضوئية MPO-LC 2.0mm مستقيمة |
| 7236047 ZCM21A22HIA |
كابلات توصيل MTP SM من الألياف الضوئية MPO-LC 2.0mm مستقيمة |
| 7236048 ZCM21A52HIA |
كابلات توصيل MTP SM من الألياف الضوئية MPO-LC 2.0mm مستقيمة |
| 7236049 ZCM21A17HAA |
كابلات توصيل MTP OM3 من الألياف الضوئية MPO-LC 2.0mm مستقيمة |
| 7236050 ZCM21A27HAA |
كابلات توصيل MTP OM3 من الألياف الضوئية MPO-LC 2.0mm مستقيمة |
| 7236051 ZCM21A57HAA |
كابلات توصيل MTP OM3 من الألياف الضوئية MPO-LC 2.0mm مستقيمة |
| 7236052 ZCM21A18HMA |
كابلات توصيل MTP OM4 من الألياف الضوئية MPO-LC 2.0mm مستقيمة |
| 7236053 ZCM21A28HMA |
كابلات توصيل MTP OM4 من الألياف الضوئية MPO-LC 2.0mm مستقيمة |
| 7236054 ZCM21A58HMA |
كابلات توصيل MTP OM4 من الألياف الضوئية MPO-LC 2.0mm مستقيمة |
طرق التوصيل لقطبية MPO/MTP
MTP - هيكل 8 x LC بسيط - النوع 1
MTP - هيكل 4 x LC مزدوج - النوع 2
MTP - هيكل 4 x Uniboot LC - النوع 3
تفاصيل المواد
التعبئة والتغليف
يتم وضع العلامات على جميع كابلات الألياف الضوئية ووضع علامات عليها بواسطة OMC كمعيار. تشمل أحجام الكرتون المتوفرة 34×22×15 سم و44×34×24 سم و54×39×34 سم. يعتمد اختيار الكرتون على كمية الطلب. تتوفر خيارات التعبئة والتغليف المخصصة.
خدمات OEM/ODM
- لون الكابل المخصص والطباعة ومادة الغلاف
- ملصقات OEM وحلقات التعريف وملصقات الكابلات
- صناديق وعلامات شحن مخصصة
- مستويات جودة مختلفة متاحة
