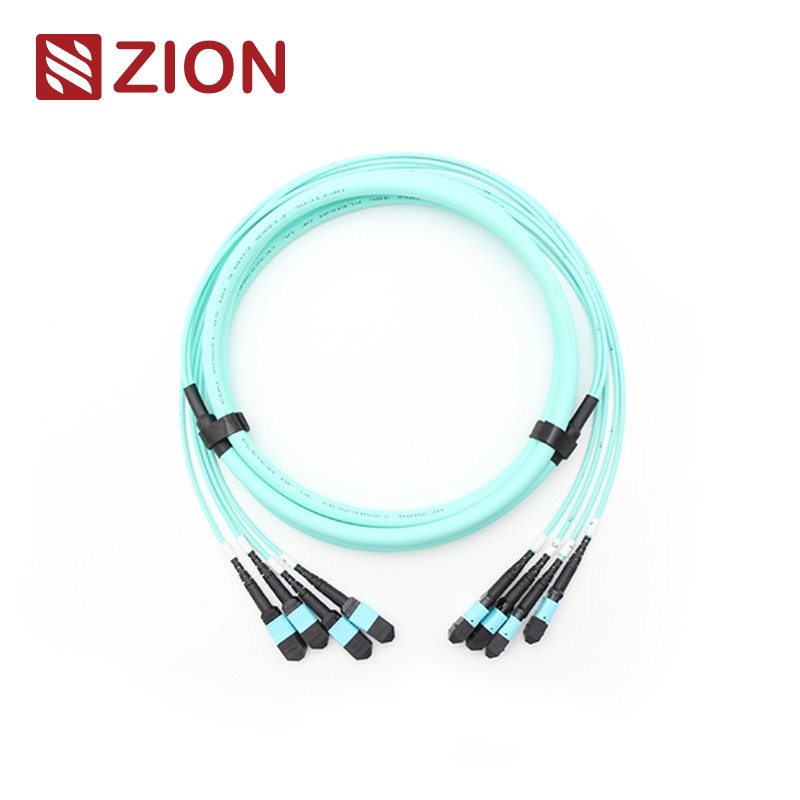

48F (4x12) MPO OM3 كابل الألياف البصرية الدوراني

رمز صهيون ووصفه

قانون صهيون: ZCM12C7HIAX
وصف صهيون:(4*12)48F MPO OM3 كابل الألياف الضوئية

موصل MPO هو نوع من موصلات الألياف. MPO (Multi-Fiber Push On) هو نوع من موصلات الألياف متعددة النواة.يتم استخدام نظام MPO للاتصال المسبق بالألياف عالية الكثافة في الوقت الحالي بشكل رئيسي في تطبيق بيئات عالية الكثافة لمراكز البيانات، تطبيق الألياف الضوئية على المبنى ، وتطبيقات الاتصال الداخلي داخل معدات المرسلات الضوئية مثل الجهاز الضوئي ، 40G ، 100G ، QSFP +.

يتم تمييز أنواع موصلات MPO وفقًا لوائح IEC 61754-7: أرقام الأساس (رقم التسلسل) ، رأس الذكور (ذكر ، أنثى) ، القطبية (PC أو APC).

24F-144F MPO/MTP TRUNK CABLE يتم إنهائها بموصول MPO/MTP في كلا الطرفين. MPO/MTP Patch cable/trunk cables يربط وحدات MPO/MTP معًا كربط دائم.يتم توفير كابلات التصحيح / كابلات الجذع مع 12، 24، 48،60، 72 ،96، 144fibers. دعم سرعات تصل إلى حلول مركز البيانات 10/40/100Gbps. يتم اعتمادها عادة لربط الكاسيتات والألواح أو مروحة MPO / MTP القوية ،وتسهيل النشر السريع للكابلات العمودية عالية الكثافة في مراكز البيانات وغيرها من بيئات الألياف العاليةوبالإضافة إلى ذلك، يوفر MPO / MTP أيضا الكثير من المرونة والراحة مرة واحدة لديك لتغيير نمط الموصول في لوحات البقع. بدلا من تغيير الموصول على جذع الكابل،مجرد تثبيت كاسيت جديد مع نمط الاتصال الجديد على الجانب المتقاطع للاتصال من لوحة التصحيح.

الاتصالات معيار صناعي

MPO وضع واحدالإشارة:IEC 61754-7

MPO وضع واحدتفاصيل السكن:SM APC: الاتصالات الخضراء + الحذاء الأسود (MPO الخسارة القياسية)
SM APC: الاتصالات الصفراء + الحذاء الأسود (MPO الخسارة المنخفضة للغاية)

MPO Multimodeالإشارة:IEC 61754-7

MPO Multimodeتفاصيل السكن:OM1&OM2 PC: موصلات بيج + حذاء أسود (MPO الخسارة القياسية)
OM3&OM4 PC: وصلات Aqua + الحذاء الأسود (MPO القياسية والفائقة منخفضة الخسارة)
OM3&OM4 PC: موصلات Heather Violet + الحذاء الأسود (MPO الخسارة القياسية)

• تلبي معايير IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) متوافقة مع الكابلات المنظمة لكل TIA-568-C
• متوافق مع قناة الألياف 10G
• 40G و 100G IEEE 802.3

المواصفات البصرية

خسارة الإدراج (MPO) ((IEC 61300-3-34)الوضع الفردي (APC)ملمع بـ 8 درجات):الخسارة القياسية:≤0.75dB ((max) ، ≤0.50dB ((typical) ؛ خسارة منخفضة للغاية:≤0.35dB ((max) ، ≤0.20dB ((typical))

خسارة الإدراج ((MPO)) ((IEC 61300-3-34)الوسائط المتعددة (PC)طلاء مسطح):الخسارة القياسية:≤0.6dB ((max) ، ≤0.50 ((typical) ؛ خسارة منخفضة للغاية:≤0.35dB ((حد أقصى) ، ≤0.20dB ((معتاد)

فقدان الإدراج ((LC/SC/FC/ST)) ((IEC 61300-3-6)وضع واحد (APC 8 درجة مطلية):≤0.3dB

فقدان الإدراج ((LC/SC/FC/ST)) ((IEC 61300-3-6)متعدد الأوضاع (PC بريشة مسطحة):≤0.3dB

خسارة العائد (MPO)الوضع الفردي (APC)ملمع بـ 8 درجات):≥60dB(ثمانية درجات من التلميع)

خسارة العائد (MPO)الوسائط المتعددة (PC)طلاء مسطح):≥25dB

خسارة العائد ((LC/SC/FC/ST):APC≥60dB؛ UPC≥50dB

خسارة العائد ((LC/SC/FC/ST):≥35 ديسيبل

المدى الطويل:<0.3dB تغيير نموذجي (200 زواج)

قابلية الاستبدال: ≤0.2dB

اختبار إدخال سحب: 500 مرة، IL<0.5 ديسيبل

قوة الشد:> 70N

درجة حرارة العملالوضع الفردي (APC):-40°C إلى +85°C

الخصائص

• خسارة إدراج منخفضة، خسارة عودة عالية
• متصل متعدد الألياف على أساس MT، 4،8إغلاقات وتركيبات موصلات الألياف 12 و 24
• الحل الاقتصادي لإنهاء الكتلة من الألياف
• مصممة لتطبيقات SM وMM ذات الخسائر المنخفضة والخسائر القياسية
• خيارات الكابل المستديرة المقاومة والكابل البيضاوي والشريط العاري المتاحة
• الألوان المميزة المتاحة للتمييز بين نوع الألياف، ونوع البوليش و/أو نوع الاتصال
• جيد في قابلية التكرار والتبادل

التطبيق

12F MPO- LC / SC / FC / ST كابلات الحزام المستقيمة المصممة لـ 40G LR4 PSM و 40GBASE-SR4 و 40G QSFP + PLR4 و مركز البيانات عالي الكثافة. تم تحسينها لتطبيقات مركز البيانات عالي الكثافة 10/40/100G.
جميع اتصالات OMC MPO من Senko / Nissin / Sumitomo. يعد MPO Fiber Patch Cord نوعًا من مجموعات الكابلات عالية الكثافة والتي تستخدم بشكل عام في ثلاثة مجالات.

• تطبيق مركز البيانات مع بيئة عالية الكثافة
• الألياف الضوئية إلى المبنى
• التطبيق الداخلي للواصلات في معدات الألياف

قواعد تسمية ومعلومات تأكيد الطلب:

اضغط على علامة التبويب لـ Senko MPO

24F-144F MPO/MTP كابل الجذع

المنتجات المواد الكابل

قناة الألياف اللاصقة

الملاحظة: يجب أن يكون الاتصال الإناثي مع نوع الاتصال الذكور.

MPO-MPO 12F رسم كابل الجذع.

ثلاث طرق اتصال تساعد على الحفاظ على قطبية MTP/MPO الصحيحة

لأن 24F-144F MPO/MTP كابل الجذع ‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
كابل الجذع MPO/MTP

تفاصيل المواد

كابل (مبو) / (ميتب) الساخن

• 7236055 ZCM12C2HIA: (4*12) 48F MPO SM كابل التحول من الألياف البصرية
• 7236056 ZCM12C7HAA: (4*12) 48F MPO OM3 كابل التحول من الألياف الضوئية
• 7236057 ZCM12C8HMAX: (4*12) 48F MPO OM4 كابل التحول من الألياف الضوئية
• 7236058 ZCM22C2HIA: (4*12) 48F MTP SM كابل التحول من الألياف الضوئية
• 7236059 ZCM22C7HAA: (4*12) 48F MTP OM3 كابل الألياف الضوئية
• 7236060 ZCM22C8HMA: (4*12) 48F MTP OM4 كابل التحول من الألياف البصرية

التعبئة

هذه الحزمة سهلة الاستخدام والمحمية جيداً من كابلات الألياف الضوئية

حجم الكرتون القياسي: 34*22*15 سم ؛ 44*34*24 سم ؛ 54*39*34 سم. يعتمد الكرتون الذي سيتم استخدامه على كمية البضائع.

يمكن تخصيص التعبئة

خدمة OEM/ODM لك

• لون الكابل، كلمة الطباعة، مادة غطاء الكابل، لون المكونات
• علامة OEM، حلقة تحديد، علامة الكابل,الصندوق، علامات الشحن
• مستوى نوعية مختلف
