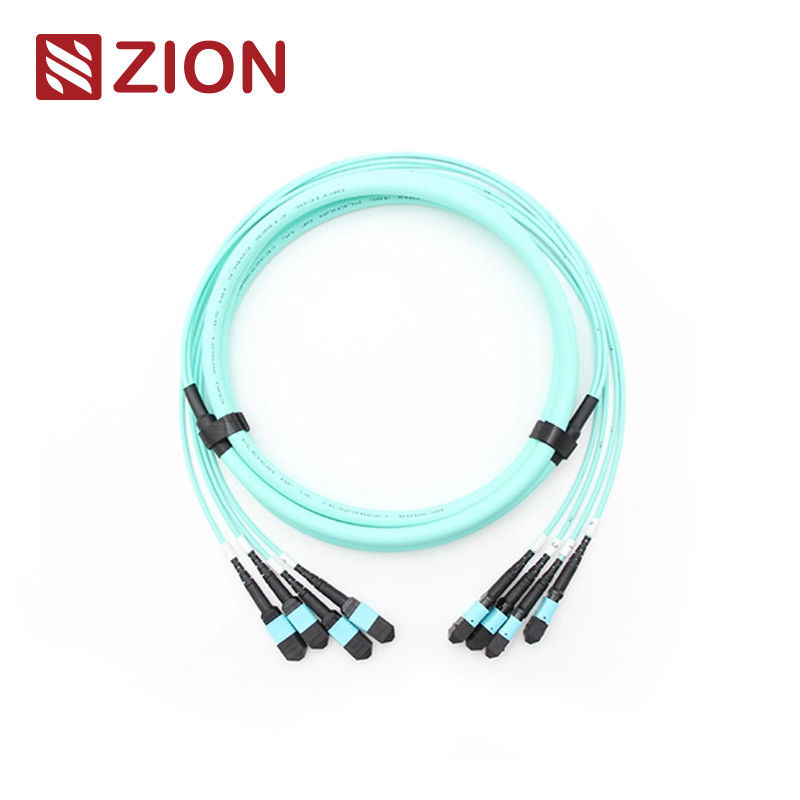

48F (4x12) MPO OM3 Fiber Optic Trunk Cable
كابل جذع الألياف الضوئية MPO OM3 (4*12)48F
رمز ووصف Zion
رمز Zion: ZCM12C7HIAX
وصف Zion: كابل جذع الألياف الضوئية MPO OM3 (4*12)48F
موصل MPO هو نوع موصل متعدد الألياف مصمم لبيئات عالية الكثافة. تُستخدم موصلات MPO (Multi-Fiber Push On) بشكل أساسي في مراكز البيانات وتطبيقات الألياف إلى المباني والوصلات الداخلية داخل معدات الإرسال والاستقبال الضوئية التي تدعم تقنيات 40G و 100G و QSFP+.
تتميز أنواع موصلات MPO وفقًا للوائح IEC 61754-7 بأعداد النوى والجنس (ذكر/أنثى) والاستقطاب (PC أو APC).
تنتهي كابلات الجذع MPO/MTP 24F-144F بموصلات MPO/MTP على كلا الطرفين. تربط هذه الكابلات وحدات MPO/MTP معًا كوصلات دائمة وهي متوفرة بألياف 12 و 24 و 48 و 60 و 72 و 96 و 144 ، مما يدعم سرعات تصل إلى حلول مركز البيانات 10/40/100 جيجابت في الثانية.
المعايير الصناعية للموصلات
MPO أحادي الوضع
مرجع: IEC 61754-7
تفاصيل الغلاف: SM APC: موصلات خضراء + حذاء أسود (MPO قياسي الفقد)
SM APC: موصلات صفراء + حذاء أسود (MPO منخفض للغاية)
MPO متعدد الأوضاع
مرجع: IEC 61754-7
تفاصيل الغلاف: OM1&OM2 PC: موصلات بيج + حذاء أسود (MPO قياسي الفقد)
OM3&OM4 PC: موصلات أكوا + حذاء أسود (MPO قياسي ومنخفض للغاية)
OM3&OM4 PC: موصلات بنفسجية هيذر + حذاء أسود (MPO قياسي الفقد)
- يفي بمعيار IEC IEC-61754-7 ؛ IEC61755 ، Telcordia GR-1435-CORE ، JIS C5982 ؛ متوافق مع TIA-604-5 (FOCIS5) كابلات منظمة لكل TIA-568-C
- متوافق مع 10G Fiber Channel
- 40G و 100G IEEE 802.3
المواصفات البصرية
| المعلمة |
تخصيص |
| فقد الإدخال (MPO) أحادي الوضع (APC مصقول بزاوية 8 درجات) |
الفقد القياسي: ≤0.75dB (كحد أقصى) ، ≤0.50dB (نموذجي)
فقد منخفض للغاية: ≤0.35dB (كحد أقصى) ، ≤0.20dB (نموذجي) |
| فقد الإدخال (MPO) متعدد الأوضاع (PC مصقول مسطح) |
الفقد القياسي: ≤0.6dB (كحد أقصى) ، ≤0.50 (نموذجي)
فقد منخفض للغاية: ≤0.35dB (كحد أقصى) ، ≤0.20dB (نموذجي) |
| فقد الإدخال (LC/SC/FC/ST) وضع واحد (APC مصقول بزاوية 8 درجات) |
≤0.3dB |
| فقد الإدخال (LC/SC/FC/ST) متعدد الأوضاع (PC مصقول مسطح) |
≤0.3dB |
| فقد العودة (MPO) أحادي الوضع (APC مصقول بزاوية 8 درجات) |
≥60dB (تلميع 8 درجات) |
| فقد العودة (MPO) متعدد الأوضاع (PC مصقول مسطح) |
≥25dB |
| فقد العودة (LC/SC/FC/ST) |
APC≥60dB؛ UPC≥50dB |
| المتانة |
<0.3dB تغيير نموذجي (200 تزاوج) |
| التبادلية |
≤0.2dB |
| اختبار الإدخال والسحب |
500 مرة ، IL＜0.5dB |
| قوة الشد |
>70N |
| درجة حرارة التشغيل أحادي الوضع (APC) |
-40°C إلى +85°C |
الميزات
- فقد إدخال منخفض ، فقد عودة مرتفع
- موصل متعدد الألياف يعتمد على MT ، 4 و 8 و 12 و 24 إنهاءات وتجميعات موصل الألياف
- حل اقتصادي للإنهاء الجماعي للألياف
- مصمم لتطبيقات SM و MM منخفضة الفقد وقياسية الفقد
- تتوفر خيارات الكابلات المستديرة المتينة والكابلات البيضاوية والشرائط العارية
- تتوفر أغلفة مرمزة بالألوان لتمييز نوع الألياف ونوع التلميع و/أو درجة الموصل
- جيد في التكرار والتبادلية
تطبيق
كابلات تسخير مستقيمة 12F MPO-LC/SC/FC/ST مصممة لـ 40G LR4 PSM و 40GBASE-SR4 و 40G QSFP+ PLR4 ومراكز البيانات عالية الكثافة. مُحسّن لتطبيقات مراكز البيانات عالية الكثافة 10/40/100G.
جميع موصلات MPO الخاصة بـ OMC من Senko/Nissin/Sumitomo. يستخدم سلك تصحيح الألياف MPO في ثلاثة مجالات رئيسية:
- تطبيق مركز البيانات مع بيئة عالية الكثافة
- الألياف الضوئية إلى المبنى
- تطبيق الموصل الداخلي في معدات الألياف
قواعد التسمية ومعلومات تأكيد الطلب
علامة تبويب السحب والدفع لـ Senko MPO
كابل جذع MPO/MTP 24F-144F
مواد المنتجات - الكابل
الموصل وقناة الألياف
ملحوظة: يحتاج الموصل الأنثوي إلى الاتصال بنوع الموصل الذكري.
رسم كابل جذع MPO-MPO 12F
| الطول الإجمالي (L) (م) |
طول التسامح (سم) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
ثلاث طرق اتصال تساعد في الحفاظ على قطبية MTP/MPO الصحيحة
نظرًا لأن موصل وحدة كابل الجذع MPO/MTP 24F-144F هو 12F MPO/MTP ، فإنه يتمتع بنفس القطبية مثل كابل الجذع MPO/MTP 12F الفردي.
تفاصيل المواد
كابل جذع MPO/MTP الساخن من Zion Communication
- 7236055 ZCM12C2HIA: كابل جذع الألياف الضوئية MPO SM (4*12)48F
- 7236056 ZCM12C7HAA: كابل جذع الألياف الضوئية MPO OM3 (4*12)48F
- 7236057 ZCM12C8HMAX: كابل جذع الألياف الضوئية MPO OM4 (4*12)48F
- 7236058 ZCM22C2HIA: كابل جذع الألياف الضوئية MTP SM (4*12)48F
- 7236059 ZCM22C7HAA: كابل جذع الألياف الضوئية MTP OM3 (4*12)48F
- 7236060 ZCM22C8HMA: كابل جذع الألياف الضوئية MTP OM4 (4*12)48F
التعبئة والتغليف
تمت تسمية هذا الكابل الضوئي الليفي الذي يسهل التعامل معه والمحمي جيدًا وتمييزه بواسطة OMC كإعداد افتراضي. أحجام الكرتون القياسية: 34*22*15 سم ؛ 44*34*24 سم ؛ 54*39*34 سم. يعتمد اختيار الكرتون على كمية البضائع. التعبئة والتغليف المخصص متاح.
خدمة OEM/ODM
تشمل خيارات التخصيص:
- لون الكابل ، كلمة الطباعة ، مادة غلاف الكابل ، لون الموصل
- ملصق OEM ، تحديد الحلقة ، ملصق الكابل ، الصندوق ، علامات الشحن
- مستويات الجودة المختلفة
