48F MPO OM4 كابل الألياف الضوئية

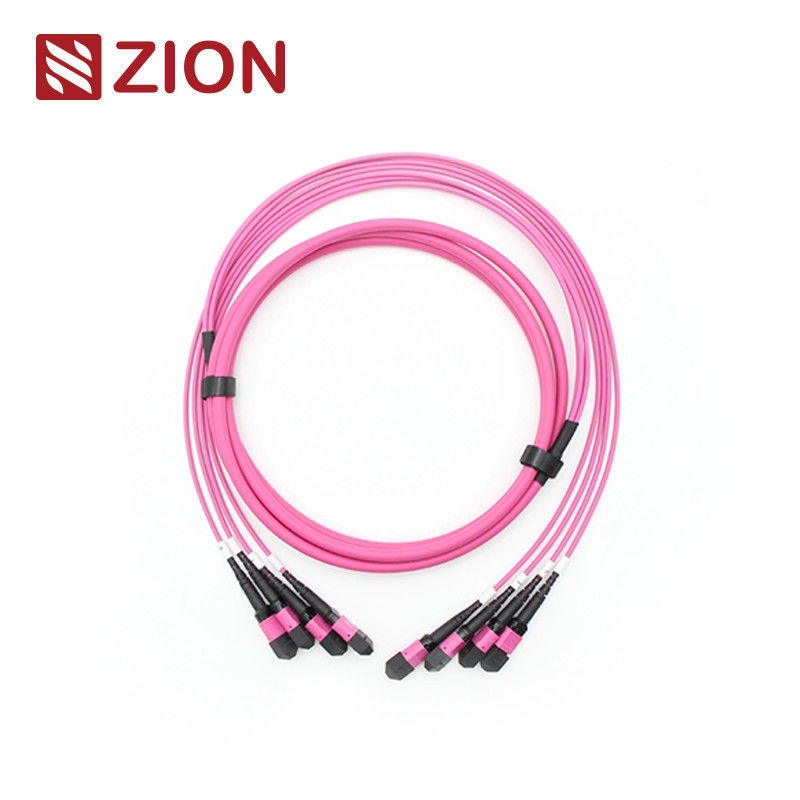

(4×12) 48F MPO OM4 كابل الجذع الألياف البصرية
(شفرة (زايونZCM12C8HIAX
صهيون وصف:(4×12) 48F MPO OM4 كابل الجذع الألياف البصرية
موصل MPO هو موصل متعدد الألياف تم تصميمه للبيئات عالية الكثافة. يستخدم هذا النظام بشكل أساسي في مراكز البيانات ، وتطبيقات الألياف إلى المبنى ،والاتصالات الداخلية داخل معدات المرسلات البصرية التي تدعم 40G، 100G، وتقنيات QSFP +.
يتم تصنيف أنواع موصلات MPO وفقًا لمعايير IEC 61754-7 بناءً على عدد الأساسيات والجنس (الرجل / الإناث) ونوع البولندي (PC أو APC).
لمحة عامة عن المنتج
يتم إنهاء كابلات MPO/MTP الرئيسية 24F-144F بموصلات MPO/MTP في كلا الطرفين ، مما يخلق روابط دائمة بين وحدات MPO/MTP. متوفرة في تكوينات الألياف 12 ، 24 ، 48 ، 60 ، 72 ، 96 ، و 144 ،هذه الكابلات تدعم سرعات تصل إلى 10/40/100Gbps لحلول مركز البيانات.
المعايير الصناعية للموصلات
إشارة MPO في الوضع الواحد:IEC 61754-7
تفاصيل مساكن MPOSM APC: الاتصالات الخضراء + الحافلة السوداء (MPO الخسارة القياسية) ؛ الاتصالات الصفراء + الحافلة السوداء (MPO الخسارة المنخفضة للغاية)
مرجع MPO متعدد الأوضاع:IEC 61754-7
تفاصيل محفظة MPO متعددة الأوضاع:OM1&OM2 PC: الاتصالات البيج + الحذاء الأسود؛ OM3&OM4 PC: اتصالات أكوا + الحذاء الأسود؛ OM3&OM4 PC: Heather Violet connectors + black boot
- تلبي معايير IEC IEC-61754-7؛ IEC61755، Telcordia GR-1435-CORE، JIS C5982؛ TIA-604-5 ((FOCIS5) متوافقة
- الكابلات المهيكلة حسب TIA-568-C
- متوافق مع قناة الألياف 10G
- 40G و 100G متوافقة مع IEEE 802.3
المواصفات البصرية
فقدان الإدراج (MPO) الوضع الفردي (APC ملمع 8 درجات):الخسارة القياسية: ≤0.75dB ((max) ، ≤0.50dB ((typical) ؛ الخسارة المنخفضة للغاية: ≤0.35dB ((max) ، ≤0.20dB ((typical)
خسارة الإدراج (MPO) متعدد الأوضاع (PC flat polish):الخسارة القياسية: ≤0.6dB ((max) ، ≤0.50 ((typical) ؛ الخسارة المنخفضة للغاية: ≤0.35dB ((max) ، ≤0.20dB ((typical)
خسارة العودة (MPO) وضع واحد (APC 8 درجة مطلية):≥60dB
خسارة العودة (MPO) متعددة الأوضاع (PC flat polish):≥25dB
الصمود:<0.3dB تغيير نموذجي (200 زواج)
قابلية التبادل:≤0.2dB
اختبار إدخال سحب:500 مرة ، IL < 0.5dB
قوة الشد:> 70N
درجة حرارة التشغيل (APC):-40°C إلى +85°C
الخصائص الرئيسية
- خسارة إدراج منخفضة، خسارة عائد عالية
- وصلة متعددة الألياف على أساس MT مع 4, 8, 12 و 24 نهاية الألياف
- الحل الاقتصادي لإنهاء الكتلة من الألياف
- مصممة لتطبيقات خسائر منخفضة وخسائر قياسية أحادية الوضع ومتعددة الوضع
- كابلات مستديرة صلبة، كابلات بيضاوية وخيارات الشرائط العارية
- أغطية مدونة بالألوان لتحديد نوع الألياف بسهولة
- قابلية ممتازة للتكرار والتبادل
التطبيقات
تم تصميم كابلات الحزام المستقيمة MPO-LC / SC / FC / ST لـ 40G LR4 PSM و 40GBASE-SR4 و 40G QSFP + PLR4 ومراكز البيانات عالية الكثافة. تم تحسينها لتطبيقات مركز البيانات عالية الكثافة 10/40/100G.
- تطبيقات مراكز البيانات مع بيئات عالية الكثافة
- منشآت الألياف إلى المباني
- التطبيقات الداخلية للموصلات في معدات الألياف
قواعد تسمية وتأكيد ترتيب
اضغط على علامة التبويب لـ Senko MPO
مواد المنتج - الكابل
رابط وقناة الألياف
ملاحظة:يجب أن تتصل الاتصالات الإناث بنوعات الاتصالات الذكور.
رسم كابل الجذع MPO-MPO 12F
التسامح الكلي للطول:0
11040ثلاث طرق اتصال لقطبية MTP / MPO
24F-144F عبارة عن جهاز توصيل واحد للكابل MPO/MTP، وهو 12F MPO/MTP، مع الحفاظ على نفس القطبية ككابلات MPO/MTP الفردية.
تفاصيل المواد
كابلات الـ MPO/MTP الساخنة
- 7236055 ZCM12C2HIA: (4×12) 48F MPO SM كابل الألياف الضوئية
- 7236056 ZCM12C7HAA: (4×12) 48F MPO OM3 كابل الألياف الضوئية
- 7236057 ZCM12C8HMAX: (4×12) 48F MPO OM4 كابل الألياف الضوئية
- 7236058 ZCM22C2HIA: (4×12) 48F MTP SM كابل الألياف الضوئية
- 7236059 ZCM22C7HAA: (4×12) 48F MTP OM3 كابل الألياف الضوئية
- 7236060 ZCM22C8HMA: (4×12) 48F MTP OM4 كابل الألياف الضوئية
التعبئة
هذه الحزمة من الكابلات الضوئية ذات الألياف الضوئية التي يمكن التعامل معها بسهولة ومحمية بشكل جيد ، يتم وضعها على الملصق وتحديدها من قبل OMC كخيار افتراضي. أحجام الكرتون القياسية: 34 × 22 × 15 سم؛ 44 × 34 × 24 سم؛ 54 × 39 × 34 سم.اختيار الكرتون يعتمد على الكمية. التعبئة المخصصة متاحة
خدمات OEM/ODM
- لون الكابلات المخصصة، الطباعة، مادة السترة، وألوان الموصات
- علامات المنتجات الأصلية، حلقات التعرف، ملصقات الكابلات، الصناديق، وعلامات الشحن
- مستويات جودة مختلفة متاحة
