رمز صهيون ووصفه
قانون صهيون: ZCM22C2HIAX

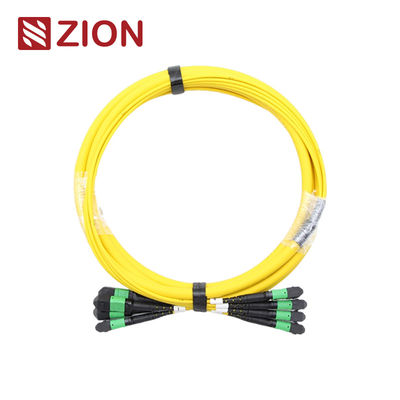

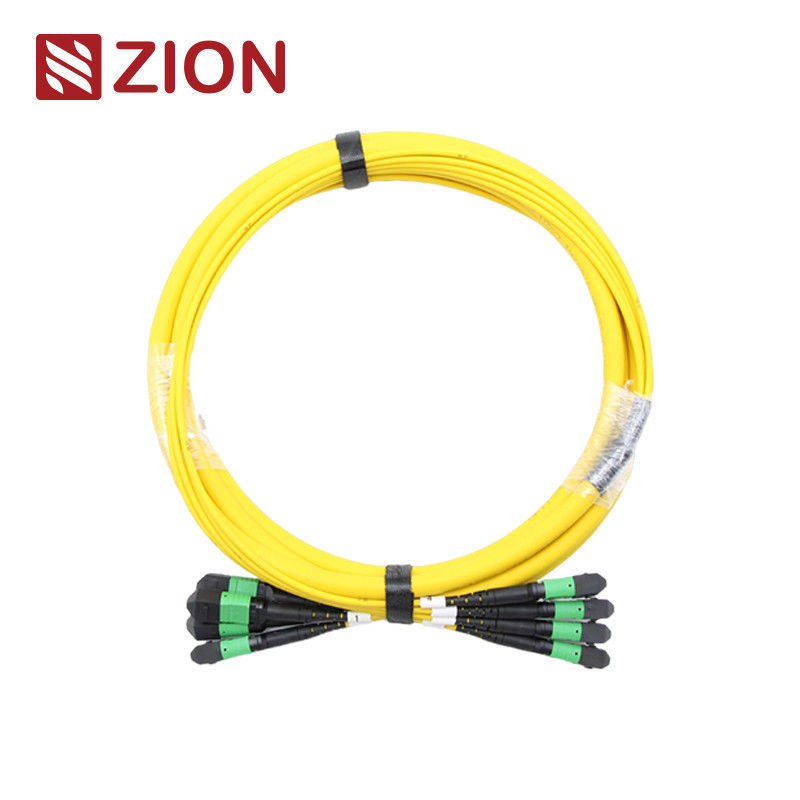

وصف صهيون: (4*12) 48F MTP SM كابلات الألياف الضوئية
موصل MTP هو نوع من موصلات الألياف. MTP (Multi-Fiber Push On) هو نوع من موصلات الألياف متعددة النواة.يتم استخدام نظام MTP للاتصال المسبق بالألياف عالية الكثافة حاليًا بشكل رئيسي في تطبيق بيئات عالية الكثافة لمراكز البيانات، تطبيق الألياف الضوئية على المبنى ، وتطبيقات الاتصال الداخلي داخل معدات المرسلات الضوئية مثل الجهاز الضوئي ، 40G ، 100G ، QSFP +.
يتم تمييز أنواع موصلات MTP وفقًا لوائح EIA/TIA-604-5: أرقام الأساس (رقم المصفوفة) ، رأس الذكور (الذكور ، الإناث) ، القطبية (PC أو APC).
24F-144F MPO/MTP TRUNK CABLE يتم إنهائها بموصول MPO/MTP في كلا الطرفين. MPO/MTP Patch cable/trunk cables يربط وحدات MPO/MTP معًا كربط دائم.يتم توفير كابلات التصحيح / كابلات الجذع مع 12، 24، 48،60، 72 ،96، 144fibers. دعم سرعات تصل إلى حلول مركز البيانات 10/40/100Gbps. يتم اعتمادها عادة لربط الكاسيتات والألواح أو مروحة MPO / MTP القوية ،وتسهيل النشر السريع للكابلات العمودية عالية الكثافة في مراكز البيانات وغيرها من بيئات الألياف العاليةوبالإضافة إلى ذلك، يوفر MPO / MTP أيضا الكثير من المرونة والراحة مرة واحدة لديك لتغيير نمط الموصول في لوحات البقع. بدلا من تغيير الموصول على جذع الكابل،مجرد تثبيت كاسيت جديد مع نمط الاتصال الجديد على الجانب المتقاطع للاتصال من لوحة التصحيح.
الاتصالات معيار صناعي
الوضع الفردي لـ MTPالإشارة:تقييم التأثير الإيجابي/TIA-604-5
الوضع الفردي لـ MTPتفاصيل السكن:SM APC: الاتصالات الخضراء + الحذاء الأسود (MTP الخسارة القياسية)
SM APC: الاتصالات الصفراء + الحذاء الأسود (MTP الخسارة المنخفضة للغاية)
MTP متعددة الأوضاعالإشارة:تقييم التأثير الإيجابي/TIA-604-5
MTP متعددة الأوضاعتفاصيل السكن:OM1&OM2 PC: موصلات بيج + حذاء أسود (MTP الخسارة القياسية)
OM3&OM4 PC: وصلات Aqua + الحذاء الأسود (MTP القياسية والفائقة منخفضة الخسارة)
OM3&OM4 PC: موصلات Heather Violet + الحذاء الأسود (MTP الخسارة القياسية)
- تلبي معايير IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) متوافقة مع الكابلات المنظمة لكل TIA-568-C
- متوافق مع قناة الألياف 10G
- 40G و 100G IEEE 802.3
المواصفات البصرية
خسارة الإدراج (MTP) ((IEC 61300-3-34)الوضع الفردي (APC)ملمع بـ 8 درجات):الخسارة القياسية:≤0.75dB ((max) ، ≤0.50dB ((typical) ؛ خسارة منخفضة للغاية:≤0.35dB ((max) ، ≤0.20dB ((typical))
خسارة الإدراج ((MTP)) ((IEC 61300-3-34)الوسائط المتعددة (PC)طلاء مسطح):الخسارة القياسية:≤0.6dB ((max) ، ≤0.50 ((typical) ؛ خسارة منخفضة للغاية:≤0.35dB ((حد أقصى) ، ≤0.20dB ((معتاد)
فقدان الإدراج ((LC/SC/FC/ST)) ((IEC 61300-3-6)وضع واحد (APC 8 درجة مطلية):≤0.3dB
فقدان الإدراج ((LC/SC/FC/ST)) ((IEC 61300-3-6)متعدد الأوضاع (PC بريشة مسطحة):≤0.3dB
خسارة العائد (MTP)الوضع الفردي (APC)ملمع بـ 8 درجات):≥60dB(ثمانية درجات من التلميع)
خسارة العائد (MTP)الوسائط المتعددة (PC)طلاء مسطح):≥25dB
خسارة العائد ((LC/SC/FC/ST):APC≥60dB؛ UPC≥50dB
خسارة العائد ((LC/SC/FC/ST):≥35 ديسيبل
المدى الطويل:<0.3dB تغيير نموذجي (200 زواج)
قابلية الاستبدال: ≤0.2dB
اختبار إدخال سحب: 500 مرة، IL<0.5 ديسيبل
قوة الشد:> 70N
درجة حرارة العملالوضع الفردي (APC):-40°C إلى +85°C
الخصائص
- خسارة إدراج منخفضة، خسارة عودة عالية
- متصل متعدد الألياف على أساس MT، 4،8إغلاقات وتركيبات موصلات الألياف 12 و 24
- الحل الاقتصادي لإنهاء الكتلة من الألياف
- مصممة لتطبيقات SM وMM ذات الخسائر المنخفضة والخسائر القياسية
- خيارات الكابل المستديرة المقاومة والكابل البيضاوي والشريط العاري المتاحة
- الألوان المميزة المتاحة للتمييز بين نوع الألياف، ونوع البوليش و/أو نوع الاتصال
- جيد في قابلية التكرار والتبادل
التطبيق
جميع اتصالات OMC MTP من Senko / Nissin / Sumitomo. يعد MTP Fiber Patch Cord نوعًا من مجموعات الكابلات عالية الكثافة والتي تستخدم بشكل عام في ثلاثة مجالات.
- تطبيق مركز البيانات مع بيئة عالية الكثافة
- الألياف الضوئية إلى المبنى
- التطبيق الداخلي للواصلات في معدات الألياف
قواعد تسمية ومعلومات تأكيد الطلب:
اضغط على علامة التبويب لسينكو MTP
24F-144F MPO/MTP كابل الجذع
المنتجات المواد الكابل
المرفق قناة الألياف
الملاحظة: يجب أن يكون الاتصال الإناثي مع نوع الاتصال الذكور.
MTP-MTP 12F رسم كابل الجذع.
| الطول الإجمالي ((L)) ((m)) |
طول التسامح ((cm) |
0
| +5/-0 |
|
1
| +10/-0 |
|
10
| + 15 / 0 |
|
40
| +0.5% × L/-0 |
|
ثلاث طرق اتصال تساعد على الحفاظ على قطبية MTP/MPO الصحيحة
لأن 24F-144F MPO/MTP كابل الجذع
كابل الجذع MPO/MTP
تفاصيل المواد
كابل (مبو) / (ميتب) الساخن
- 7236055 ZCM12C2HIAX: (4*12) 48F MPO SM كابل التحول من الألياف الضوئية
- 7236056 ZCM12C7HAAX: (4*12) 48F MPO OM3 كابلات الألياف الضوئية
- 7236057 ZCM12C8HMAX: (4*12) 48F MPO OM4 كابلات الألياف الضوئية
- 7236058 ZCM22C2HIAX: (4*12) 48F MTP SM كابلات الألياف الضوئية
- 7236059 ZCM22C7HAAX: (4*12) 48F MTP OM3 كابل الألياف الضوئية
- 7236060 ZCM22C8HMAX: (4*12) 48F MTP OM4 كابل الألياف الضوئية
التعبئة
هذه الحزمة سهلة الاستخدام والمحمية جيداً من كابلات الألياف الضوئية
حجم الكرتون القياسي: 34*22*15 سم ؛ 44*34*24 سم ؛ 54*39*34 سم. يعتمد الكرتون الذي سيتم استخدامه على كمية البضائع.
يمكن تخصيص التعبئة
خدمة OEM/ODM لك
- لون الكابل، كلمة الطباعة، مادة غطاء الكابل، لون المكونات
- علامة OEM، حلقة تحديد، علامة الكابل,الصندوق، علامات الشحن
- مستوى نوعية مختلف
