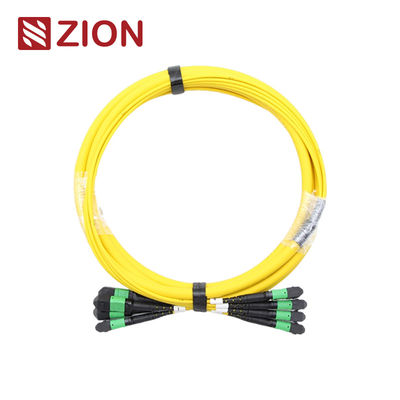

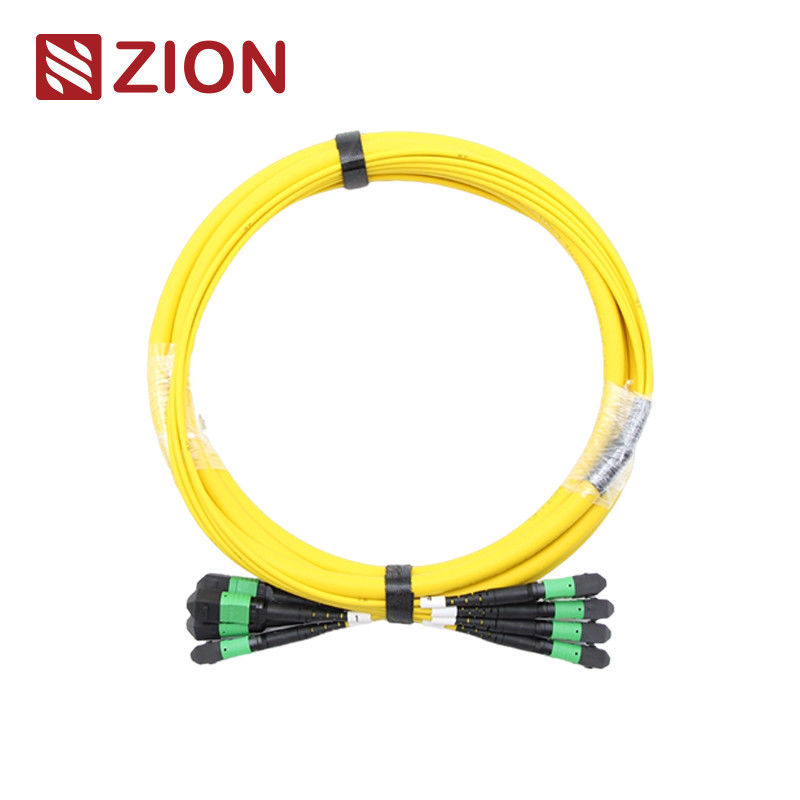

كابل توصيل الألياف الضوئية أحادي النمط 48F (4x12) MTP
يوفر كابل التوصيل الضوئي أحادي النمط 48F MTP (4*12) عالي الكثافة اتصالاً موثوقًا به لبيانات مراكز البيانات وتطبيقات الاتصالات.
تحديد المنتج
رمز زيون: ZCM22C2HIAX
وصف زيون: كابل توصيل الألياف الضوئية أحادي النمط 48F MTP (4*12)
نظرة عامة على موصل MTP
موصل MTP (Multi-Fiber Push On) هو نوع موصل متعدد الألياف عالي الكثافة مصمم لبيئات مراكز البيانات وتطبيقات الألياف إلى المبنى والوصلات الداخلية في معدات الإرسال والاستقبال الضوئية التي تدعم تقنيات 40G و 100G و QSFP+.
يتم تصنيف موصلات MTP وفقًا لمعايير EIA/TIA-604-5 بناءً على عدد الألياف والجنس (ذكر/أنثى) ونوع التلميع (PC أو APC).
مواصفات كابل التوصيل
تنتهي كابلات التوصيل MPO/MTP 24F-144F بموصلات MPO/MTP على كلا الطرفين، مما يؤدي إلى إنشاء وصلات دائمة بين وحدات MPO/MTP. متوفرة في تكوينات 12 و 24 و 48 و 60 و 72 و 96 و 144 ليفية، تدعم هذه الكابلات سرعات تصل إلى حلول مراكز البيانات 10/40/100 جيجابت في الثانية.
تربط كابلات التوصيل هذه الكاسيتات أو اللوحات أو مروحة MPO/MTP المتينة، مما يتيح النشر السريع لكابلات العمود الفقري عالية الكثافة في مراكز البيانات وغيرها من البيئات ذات عدد الألياف العالي.
الامتثال للمعايير الصناعية
مرجع MTP أحادي النمط: EIA/TIA-604-5
تفاصيل غلاف MTP أحادي النمط: SM APC: موصلات خضراء + حذاء أسود (MTP قياسي الفقد)؛ موصلات صفراء + حذاء أسود (MTP منخفض للغاية)
مرجع MTP متعدد الأنماط: EIA/TIA-604-5
تفاصيل غلاف MTP متعدد الأنماط: OM1&OM2 PC: موصلات بيج + حذاء أسود؛ OM3&OM4 PC: موصلات أكوا + حذاء أسود؛ OM3&OM4 PC: موصلات بنفسجية هيذر + حذاء أسود
- يتوافق مع معيار IEC IEC-61754-7؛ IEC61755، Telcordia GR-1435-CORE، JIS C5982؛ متوافق مع TIA-604-5(FOCIS5)
- كابلات منظمة حسب TIA-568-C
- متوافق مع قناة الألياف 10G
- متوافق مع 40G و 100G IEEE 802.3
مواصفات الأداء البصري
فقد الإدخال (MTP) - أحادي النمط (APC مصقول بزاوية 8 درجات):
فقدان قياسي: ≤0.75dB (كحد أقصى)، ≤0.50dB (نموذجي)
فقدان منخفض للغاية: ≤0.35dB (كحد أقصى)، ≤0.20dB (نموذجي)
فقد الإدخال (MTP) - متعدد الأنماط (PC مصقول مسطح):
فقدان قياسي: ≤0.6dB (كحد أقصى)، ≤0.50 (نموذجي)
فقدان منخفض للغاية: ≤0.35dB (كحد أقصى)، ≤0.20dB (نموذجي)
فقد الإدخال (LC/SC/FC/ST):
وضع واحد (APC): ≤0.3dB
متعدد الأنماط (PC): ≤0.3dB
فقد العودة (MTP) - أحادي النمط (APC): ≥60dB
فقد العودة (MTP) - متعدد الأنماط (PC): ≥25dB
المتانة: <0.3dB تغيير نموذجي (200 تزاوج)
التبادلية: ≤0.2dB
اختبار الإدخال والسحب: 500 مرة، IL <0.5dB
قوة الشد: >70N
درجة حرارة التشغيل - أحادي النمط: -40°C إلى +85°C
الميزات الرئيسية
- فقدان إدخال منخفض، أداء فقدان عودة مرتفع
- موصل متعدد الألياف يعتمد على MT مع 4 و 8 و 12 و 24 إنهاءات ليفية
- حل اقتصادي للإنهاء الجماعي للألياف
- مصمم لتطبيقات SM و MM منخفضة الفقدان والقياسية
- خيارات الكابلات المستديرة المتينة والكابلات البيضاوية وشرائط الشريط العارية
- أغطية مرمزة بالألوان لتحديد نوع الألياف ونوع التلميع بسهولة
- إمكانية تكرار وتبادل ممتازة
التطبيقات
تعتبر موصلات OMC's MTP من Senko/Nissin/Sumitomo مثالية لـ:
- بيئات مراكز البيانات عالية الكثافة
- تركيبات الألياف إلى المبنى
- وصلات داخلية داخل معدات الألياف الضوئية
وثائق المنتج
علامة تبويب السحب والدفع لـ Senko MTP
مواد بناء الكابلات
تكوين القناة الموصلة والألياف
ملاحظة: يجب أن تتصل الموصلات الأنثوية بأنواع الموصلات الذكورية للتشغيل السليم.
الرسم الفني لكابل التوصيل MTP-MTP 12F
مواصفات تحمل الطول
| الطول الإجمالي (L) (م) |
تحمل الطول (سم) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
طرق توصيل قطبية MTP/MPO
نظرًا لأن موصل وحدة كابل التوصيل MPO/MTP 24F-144F هو 12F MPO/MTP، فإنه يحافظ على نفس القطبية مثل كابلات التوصيل MPO/MTP 12F الفردية.
مواصفات المواد
نماذج كابلات التوصيل MPO/MTP الشائعة
- 7236055 ZCM12C2HIAX: (4*12)48F MPO SM كابل توصيل الألياف الضوئية
- 7236056 ZCM12C7HAAX: (4*12)48F MPO OM3 كابل توصيل الألياف الضوئية
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 كابل توصيل الألياف الضوئية
- 7236058 ZCM22C2HIAX: (4*12)48F MTP SM كابل توصيل الألياف الضوئية
- 7236059 ZCM22C7HAAX: (4*12)48F MTP OM3 كابل توصيل الألياف الضوئية
- 7236060 ZCM22C8HMAX: (4*12)48F MTP OM4 كابل توصيل الألياف الضوئية
معلومات التعبئة والتغليف
يتم وضع علامات على جميع كابلات الألياف الضوئية ووضع علامات عليها بواسطة OMC كمعيار. تشمل أحجام الكرتون المتوفرة 34*22*15 سم و 44*34*24 سم و 54*39*34 سم، ويتم تحديدها بناءً على كمية الطلب. تتوفر خيارات التعبئة والتغليف المخصصة.
خدمات OEM/ODM
تشمل خيارات التخصيص:
- لون الكابل والطباعة ومادة الغلاف
- ملصقات OEM وحلقات التعريف وملصقات الكابلات والصناديق وعلامات الشحن
- مستويات جودة مختلفة لتلبية متطلبات محددة
