| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Zion communication OR OEM |
| إصدار الشهادات: | CE, ROHS, VDE, UL |
| رقم الموديل: | تركيبات التأليف |
| الحد الأدنى لكمية: | 500 |
| تفاصيل التغليف: | كرتون |
| وقت التسليم: | عادة 20 يوم عمل |
| شروط الدفع: | T/T، L/C |
| القدرة على العرض: | 500000 قطعة/شهر |
| تكوين الأدوات | |||||||||||||||||||||||||

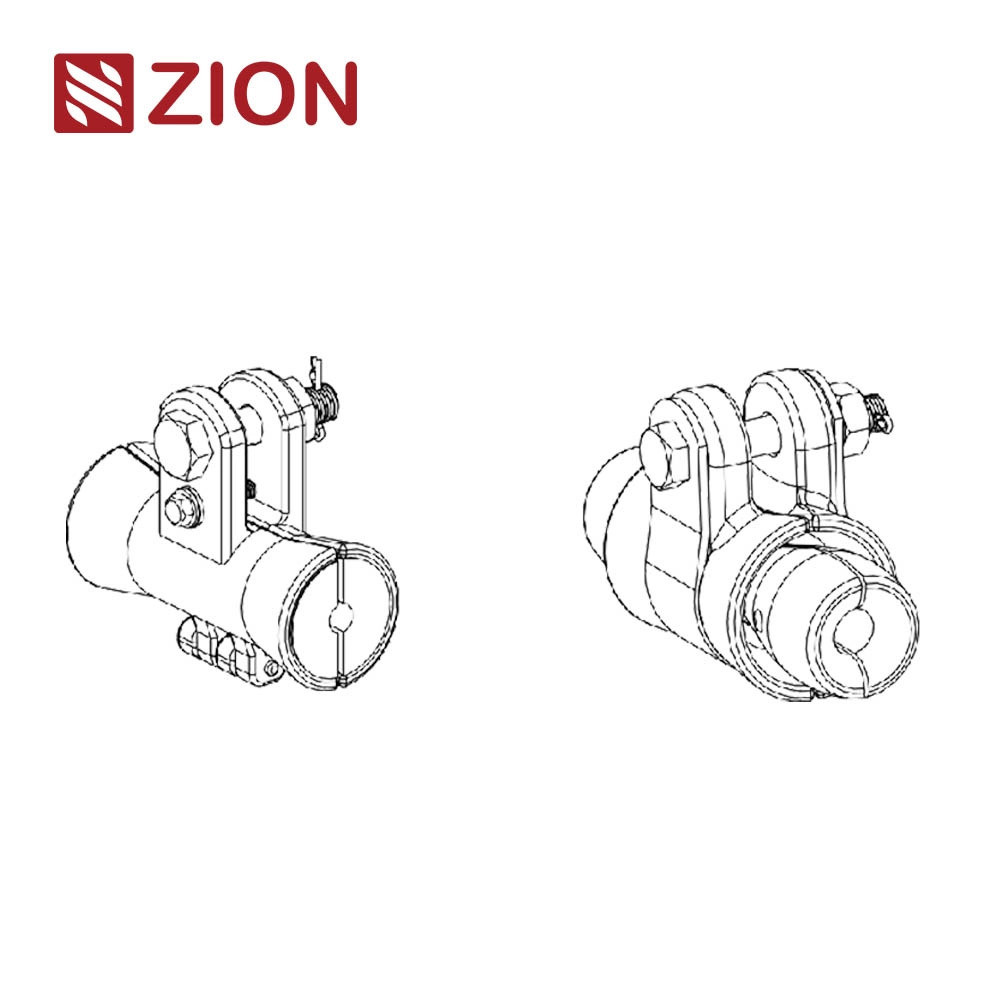

| 1. إبهام | |||||||||||||||||||||||||
 |
 |
||||||||||||||||||||||||
| لا.1 | لا.2 | ||||||||||||||||||||||||
| النموذج | الرسم رقم | الأبعاد الرئيسية (ملم) | الحمل الخاطئ ((kN) | الوزن ((كجم) | |||||||||||||||||||||
| هـ | ج | د | |||||||||||||||||||||||
| ZC-TC 04 | 1 | 51 | 18 | الـ M16 | 40 | 0.5 | |||||||||||||||||||
| ZC-TC 07 | 2 | 40 | 23 | الـ M16 | 70 | 0.9 | |||||||||||||||||||
| ZC-TC 12 | 2 | 50 | 24 | الـ M16 | 120 | 1.3 | |||||||||||||||||||
| ZC-TC 16 | 2 | 62 | 28 | M18 | 160 | 1.7 | |||||||||||||||||||

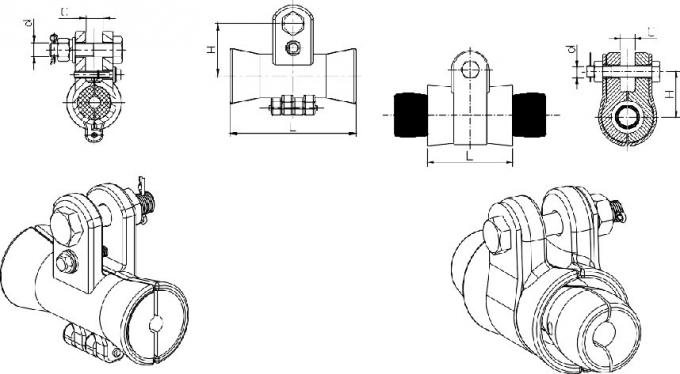

| 2عدادات (AGS) | |||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
| لا.1 | لا.2 | ||||||||||||||||||||||||
| النموذج | الرسم رقم | الحمل الخاطئ ((kN) | الوزن ((كجم) | ||||||||||||||||||||||
| د | (ل) | هـ | ج | ||||||||||||||||||||||
| عقدة AGS ZC-AGS-4 | الـ M16 | 90 | 50 | 20 | 1.17 | 40 | |||||||||||||||||||
| عقدة AGS ZC-AGS-5 | الـ M16 | 95 | 55 | 20 | 1.28 | 70 | |||||||||||||||||||
| عقدة AGS ZC-AGS-6 | الـ M16 | 114 | 60 | 22 | 1.7 | 100 | |||||||||||||||||||
| عقدة AGS ZC-AGS-7 | الـ M16 | 125 | 65 | 22 | 1.97 | 120 | |||||||||||||||||||
| عقدة AGS ZC-AGS-8 | M18 | 140 | 70 | 24 | 2.6 | 130 | |||||||||||||||||||
| 3لوحة الياق | |||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
| النموذج | الأبعاد الرئيسية (ملم) | الحمل الخاطئ ((kN) | الوزن ((كجم) | ||||||||||||||||||||||
| أ | ب | ج | هـ | (ل) | |||||||||||||||||||||
| ZC-L-1240 | 18 | 16 | 24 | 70 | 400 | 120 | 4.55 | ||||||||||||||||||
| ZC-L-1250 | 18 | 16 | 24 | 130 | 500 | 120 | 7.66 | ||||||||||||||||||
| ZC-L-1260 | 18 | 16 | 24 | 160 | 600 | 120 | 10.3 | ||||||||||||||||||

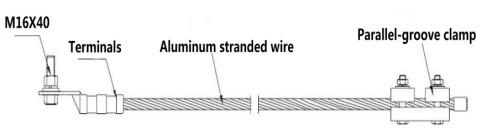

| 4.المشبك السلكي الأرضي | |||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
| النموذج | حدد قطر ((ملم) | (بول دي) | التكوين | الوزن ((كجم) | |||||||||||||||||||||
| مشابك الأرض الطول (ملم) |
SetModel | ||||||||||||||||||||||||
| ZC-JDX70/1500 | 11.40 (79.39ملم)2) |
7. 8-116 | 1500 | D-116 | 0.95 | ||||||||||||||||||||
| ZC-JDX70/2000 | 2000 | 1.09 | |||||||||||||||||||||||
| ZC-JDX70/2500 | 2500 | 1.23 | |||||||||||||||||||||||
| ZC-JDX70/3000 | 3000 | 1.37 | |||||||||||||||||||||||
| ZC-JDX95/1500 | 13.61 (109.72ملم)2) |
11. 7-150 | 1500 | D-150 | 1.11 | ||||||||||||||||||||
| ZC-JDX95/2000 | 2000 | 1.3 | |||||||||||||||||||||||
| ZC-JDX95/2500 | 2500 | 1.49 | |||||||||||||||||||||||
| ZC-JDX95/3000 | 3000 | 1.68 | |||||||||||||||||||||||
| ZC-JDX150/1500 | 16.00 (152.80ملم)2) |
15.1-18.0 | 1500 | D-180 | 1.56 | ||||||||||||||||||||
| ZC-JDX150/2000 | 2000 | 1.82 | |||||||||||||||||||||||
| ZC-JDX150/2500 | 2500 | 2.09 | |||||||||||||||||||||||
| ZC-JDX150/3000 | 3000 | 2.35 | |||||||||||||||||||||||
