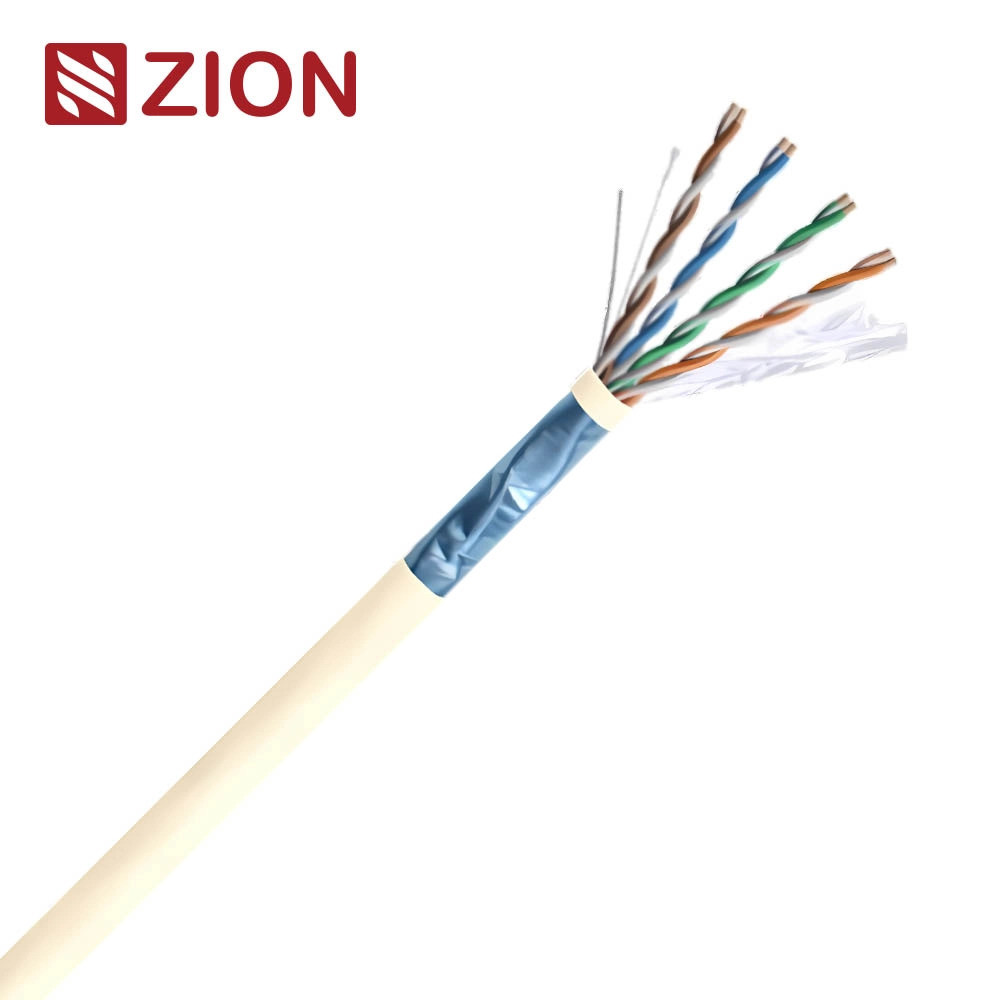

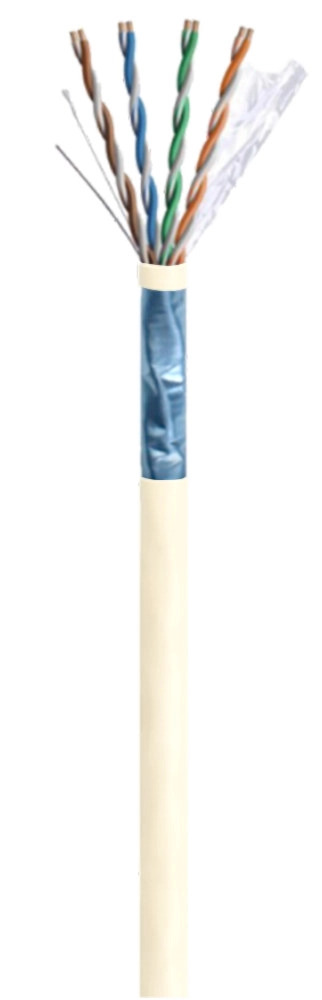

رقم 7112115 F/UTP CAT 5E-UL CMP كابل إثنر محمي

المعلومات الرئيسية والبناء

SKU:

7112115

رقم شهادة UL:

E541136

المعايير:

UL 444 & CSA C22.2 رقم214
كابلات الاتصالات

مادة الموصل:

النحاس المجرد الصلب

حجم الموصل:

24AWG/ 0.0205" / 0.51±0.005mm

أزواج:

4 أزواج

العزل:

0.0394" / 1.00±0.05 ملم FEP

ألوان العزل:

الأزرق الأبيض/الأزرق، البرتقالي الأبيض/البرتقالي

أخضر أبيض/أخضر، بني أبيض/بني

محمي 1

مادة البوليمينيوم المصفوفة (اللون: الأزرق أو الفضي)

سلك الصرف

24 AWG النحاس الصلب المعلب

ريب كورد

كيفلار

خارج السترة:

مادة: PVC الكامل

سمك الحائط: 0.0157 "

مفرط:0.2303"±0.012 ′′ (5.85±0.3mm)

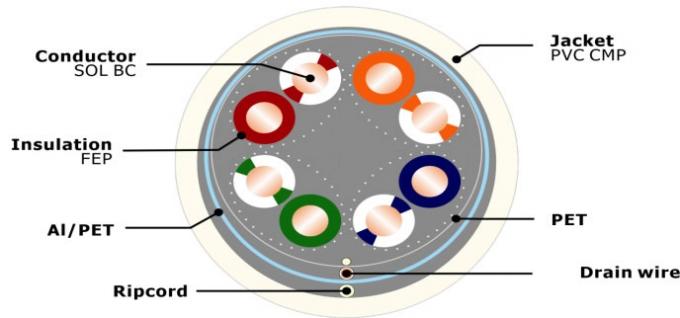

القطع العرضي

دعم التطبيقات

·1000BASE-T,1000BASE-TX,100BASE-T,100BASE-TX,100VG-AnyLAN,أجهزة الصراف الآلي

·1 فولب,رقم ISDN,الرمز,100MTPPDM,البيانات والفيديو,نوع POE12,3,4

الخصائص الكهربائية

مقاومة التيار المباشر

<9.38 أوم/100 متر @20°C

عدم التوازن في المقاومة المباشرة

5% @ 20°C

القدرة المتبادلة

5.6 nF/100m

عائق خاص

1 - 100 ميغاهرتز: 100 ± 15 أوم

الحد الأقصى للتردد

100 ميغاهرتز

عدم توازن السعة

330 pF/100m

الـ NVP (((سرعة النقل)

≥ 65%

تأخير الميل

≤ 44ns/100m

الجهد العامل

عادة ما يصل إلى 48 فولت

الجهد القياسي ((V RMS)

300 فولت

الخصائص المادية

سحب التوتر ((ماكس))

25 رطلاً ((110N)

نصف قطر الانحناء ((دقيقة))

4 مرات قطر الكابل

درجة حرارة العمل

-20 إلى 75°C (-4 إلى 167°F)

خصائص الأداء

التكرار

التخفيف

التالي
(dB)

الـ ACRF
(dB)

PS.NEXT
(dB)

PS.ACRF
(dB)

RL
(dB)

تأخير
(ns/100m)

منحرف
(ns/100m)

ميغاهرتز

ديسيبل

ديسيبل/100m

ns/100m

ns/100m

ديسيبل

ديسيبل

ديسيبل/100m

ديسيبل/100m

1

2.0

65.3

63.8

62.3

60.8

20.0

570.0

45.0

4

4.1

56.3

51.8

53.3

48.8

23.0

552.0

8

5.8

51.8

45.7

48.8

42.7

24.5

546.7

10

6.5

50.3

43.8

47.3

40.8

25.0

545.4

16

8.2

47.2

39.7

44.2

36.7

25.0

543.0

20

9.3

45.8

37.8

42.8

34.8

25.0

542.0

25

10.4

44.3

35.8

41.3

32.8

24.3

541.2

31.25

11.7

42.9

33.9

39.9

30.9

23.6

540.4

62.5

17.0

38.4

27.9

35.4

24.9

21.5

538.6

100

22.0

35.3

23.8

32.3

20.8

20.1

537.6

※الملاحظة: أداء ناقل العرض المذكور أعلاه لـ 100M، 20±2°Cفي الظروف التي تم اختبارها

معلومات الطلب

العلامة

هانغتشو زيون 7112115 F/UTP CAT5e 4PR
24AWG SOLID 100MHZ E541136 (UL) C ((UL))
تم التحقق من الامتثال لـ ANSI/TIA 568C.2 RoHS ***FT

الحزمة الداخلية

1000FT / صندوق سحب أو بكرة خشبية (أو حسب طلب العميل)

الحزمة الخارجية

المنصة (أو حسب طلب العميل)

وقت التسليم

عادة بعد 25 يوماً من استلام الودائع

العلامة التجارية

HELLOSIGNAL® أو OEM
