| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Zion communication OR OEM |
| إصدار الشهادات: | CE, ROHS, VDE, UL |
| رقم الموديل: | S/FTP CAT 7 |
| الحد الأدنى لكمية: | 500 |
| تفاصيل التغليف: | كرتون |
| وقت التسليم: | عادة 20 يوم عمل |
| شروط الدفع: | T/T، L/C |
| القدرة على العرض: | 500000 قطعة/شهر |
| إبراز: | كابل الشبكة المحمي من UL CMP,CAT 7 كابل شبكة محمي,كابل شبكة محمي عالي السرعة,CAT 7 Shielded Network Cable,High-Speed Shielded Network Cable |
||
|---|---|---|---|

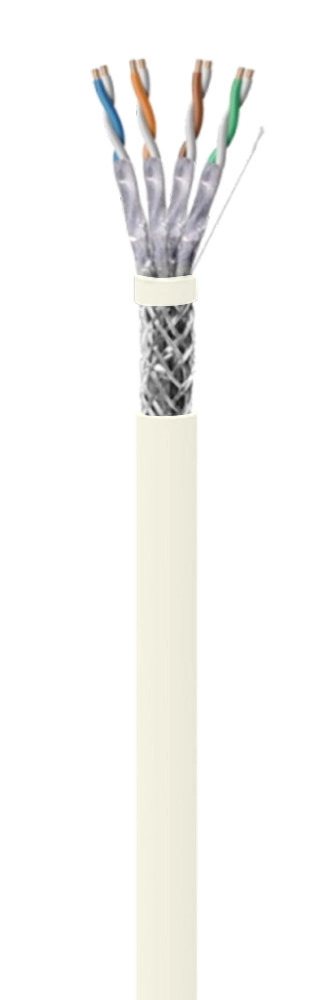

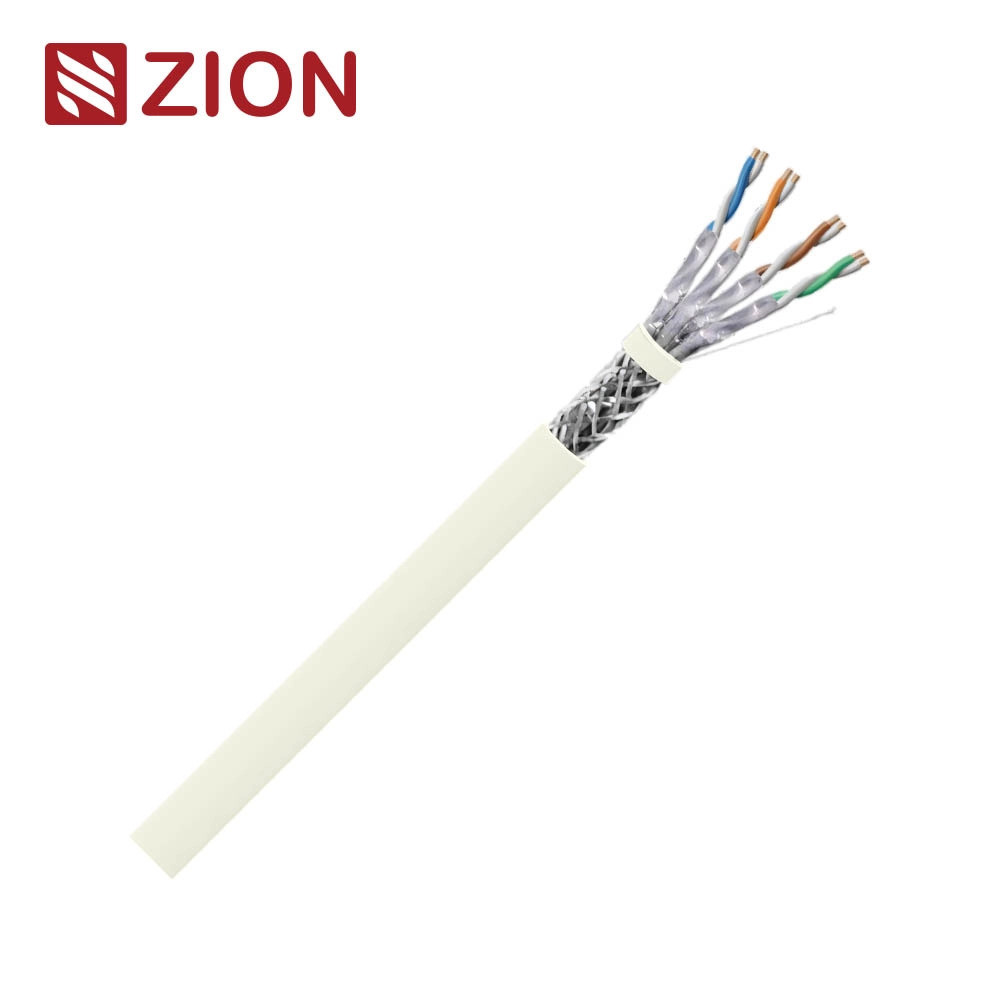

| S/FTP CAT 7 كابل-UL CMP | ||||||||
| المعلومات الرئيسية والبناء | ||||||||
| SKU | 7112405 |  |
||||||
| رقم شهادة UL: | E541136 | |||||||
| المعايير: | UL 444 & CSA C22.2 رقم214 كابلات الاتصالات |
|||||||
| مادة الموصل: | النحاس المجرد الصلب | |||||||
| حجم الموصل: | 23AWG/ 0.023" / 0.585±0.005mm | |||||||
| أزواج: | 4 أزواج | |||||||
| العزل: | 0.059" / 1.50±0.05 ملم FEP | |||||||
| ألوان العزل: | الأزرق الأبيض/الأزرق، البرتقالي الأبيض/البرتقالي | |||||||
|
أخضر أبيض/أخضر، بني أبيض/بني
|
||||||||
| محمي 1 | على حدة الملمس الألومنيوم بولي للزوج | |||||||
| محمي 2 | التجاعيد | |||||||
| ريب كورد | كيفلار | |||||||
| خارج السترة: | مادة: PVC الكامل | |||||||
| سمك الحائط: 0.0197 " | ||||||||
| مفرط:0.307"±0.012" (7.8±0.3mm) | ||||||||

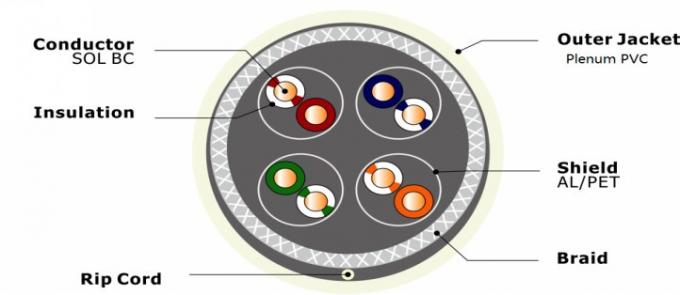

| القطع العرضي | ||||||||
 |
||||||||
| دعم التطبيقات | ||||||||
| ·1000BASE-T,1000BASE-TX,100BASE-T,100BASE-TX,100VG-AnyLAN,أجهزة الصراف الآلي | ||||||||
| ·1 فولب,رقم ISDN,الرمز,100MTPPDM,البيانات والفيديو,نوع POE12,3,4 | ||||||||
| الخصائص الكهربائية | ||||||||
| مقاومة التيار المباشر | <9.5 أوم/100 متر @20°C | |||||||
| عدم التوازن في المقاومة المباشرة | 5% @ 20°C | |||||||
| القدرة المتبادلة | 5.6 nF/100m | |||||||
| عائق خاص | 1 - 100 ميغاهرتز: 100 ± 15 أوم | |||||||
| 101 - 250 ميغاهرتز: 100 ± 22 أوم | ||||||||
| 251 - 600 ميغاهرتز: 100±25 أوم | ||||||||
| الحد الأقصى للتردد | 600 ميغاهرتز | |||||||
| عدم توازن السعة | 330 pF/100m | |||||||
| الـ NVP (((سرعة النقل) | ≥ 65% | |||||||
| تأخير الميل | ≤ 44ns/100m | |||||||
| الجهد العامل | عادة ما يصل إلى 48 فولت | |||||||
| الجهد القياسي ((V RMS) | 300 فولت | |||||||
| الخصائص المادية | ||||||||
| سحب التوتر ((ماكس)) | 25 رطلاً ((110N) | |||||||
| نصف قطر الانحناء ((دقيقة)) | 4 مرات قطر الكابل | |||||||
| درجة حرارة العمل | -20 إلى 75°C (-4 إلى 167°F) | |||||||
| خصائص الأداء | ||||||||
| التكرار | التخفيف | التالي (dB) |
الـ ACRF (dB) |
PS.NEXT (dB) |
PS.ACRF (dB) |
RL (dB) |
تأخير (ns/100m) |
منحرف (ns/100m) |
| ميغاهرتز | ديسيبل | ديسيبل/100m | ns/100m | ns/100m | ديسيبل | ديسيبل | ديسيبل/100m | ديسيبل/100m |
| 1 | 2.1 | 74.3 | 67.8 | 72.3 | 64.8 | 20.0 | 570.0 | 45.0 |
| 4 | 3.8 | 65.3 | 55.8 | 63.3 | 52.8 | 23.0 | 552.0 | |
| 8 | 5.3 | 60.8 | 49.7 | 58.8 | 46.7 | 24.5 | 546.7 | |
| 10 | 5.9 | 59.3 | 47.8 | 57.3 | 44.8 | 25.0 | 545.4 | |
| 16 | 7.5 | 56.2 | 43.7 | 54.2 | 40.7 | 25.0 | 543.0 | |
| 20 | 8.4 | 54.8 | 41.8 | 52.8 | 38.8 | 25.0 | 542.0 | |
| 25 | 9.4 | 53.3 | 39.8 | 51.3 | 36.8 | 24.3 | 541.2 | |
| 31.25 | 10.5 | 51.9 | 37.9 | 49.9 | 34.9 | 23.6 | 540.4 | |
| 62.5 | 15.0 | 47.4 | 31.9 | 45.4 | 28.9 | 21.5 | 538.6 | |
| 100 | 19.1 | 44.3 | 27.8 | 42.3 | 24.8 | 20.1 | 537.6 | |
| 200 | 27.6 | 39.8 | 21.8 | 37.8 | 18.8 | 18.0 | 536.5 | |
| 250 | 31.1 | 38.3 | 19.8 | 36.3 | 16.8 | 17.3 | 536.3 | |
| 300 | 34.3 | 37.1 | 18.3 | 35.1 | 15.3 | 16.8 | 536.1 | |
| 400 | 40.1 | 35.3 | 15.8 | 33.3 | 12.8 | 15.9 | 535.8 | |
| 500 | 45.3 | 33.8 | 13.8 | 31.8 | 10.8 | 15.2 | 535.6 | |
| 600 | 50.1 | 60.7 | 39.7 | 57.7 | 36.7 | 17.3 | 535.5 | |
| ※الملاحظة: أداء ناقل العرض المذكور أعلاه لـ 100M، 20±2°Cفي الظروف التي تم اختبارها | ||||||||
| معلومات الطلب | ||||||||
| العلامة | هانغتشو زيون 7112405 S/FTP CAT7 4PR 23AWG SOLID 600MHZ E541136 (UL) C ((UL)) تم التحقق من الامتثال لـ ANSI/TIA 568C.2 RoHS ***FT |
|||||||
| الحزمة الداخلية | 1000FT / صندوق سحب أو بكرة خشبية (أو حسب طلب العميل) | |||||||
| الحزمة الخارجية | المنصة (أو حسب طلب العميل) | |||||||
| وقت التسليم | عادة بعد 25 يوماً من استلام الودائع | |||||||
| العلامة التجارية | HELLOSIGNAL® أو OEM | |||||||
| الخدمة عبر الإنترنت: | ||||||||
| (ويتشات) | +86 15088607575 | |||||||
| واتساب | +86 15088607575 | |||||||
| البريد الإلكتروني | info@zion-communication.com | |||||||
| خدمة OEM مخصصة: | ||||||||
| اللون | يمكننا تخصيص لون سترة على أساس RAL الكلاسيكية | |||||||
| الطباعة | يمكننا طباعة كلمات مخصصة على سترة | |||||||
| التعبئة والتسمية | يمكننا تخصيص الطلاء، الكرتون و تصميم الملصقات. | |||||||
