1. التوهين:

   • G.652.د:
     • @1310 نانومتر: .360.36 ديسيبل/كم
     • @1550 نانومتر: .220.22 ديسيبل/كم
   • جي 655:
     • @1310 نانومتر: .40.40 ديسيبل/كم
     • @1550 نانومتر: .230.23 ديسيبل/كم
   • 50/125 ميكرومتر متعدد الأوضاع:
     • @850 نانومتر: .03.0 ديسيبل/كم
     • @1300 نانومتر: .01.0 ديسيبل/كم
   • 62.5/125 ميكرومتر متعدد الأوضاع:
     • @850 نانومتر: .03.0 ديسيبل/كم
     • @1300 نانومتر: .01.0 ديسيبل/كم

2. عرض النطاق الترددي (الألياف متعددة الأوضاع فقط):

   • 50/125 ميكرومتر:
     • @850 نانومتر: ≥500 ميجا هرتز·كم
     • عند 1300 نانومتر: ≥1000 ميجاهرتز·كم
   • 62.5/125 ميكرومتر:
     • @850 نانومتر: ≥200 ميجاهرتز · كم
     • @1300 نانومتر: ≥600 ميجاهرتز·كم

3. تشتت وضع الاستقطاب (PMD):

   • الألياف الفردية:
     • G.652.د:.20.20 ملاحظة/√كم
     • جي 655:.20.20 ملاحظة/√كم
   • قيمة رابط التصميم:
     • .100.10 ps/√km لكل من G.652.D وG.655.

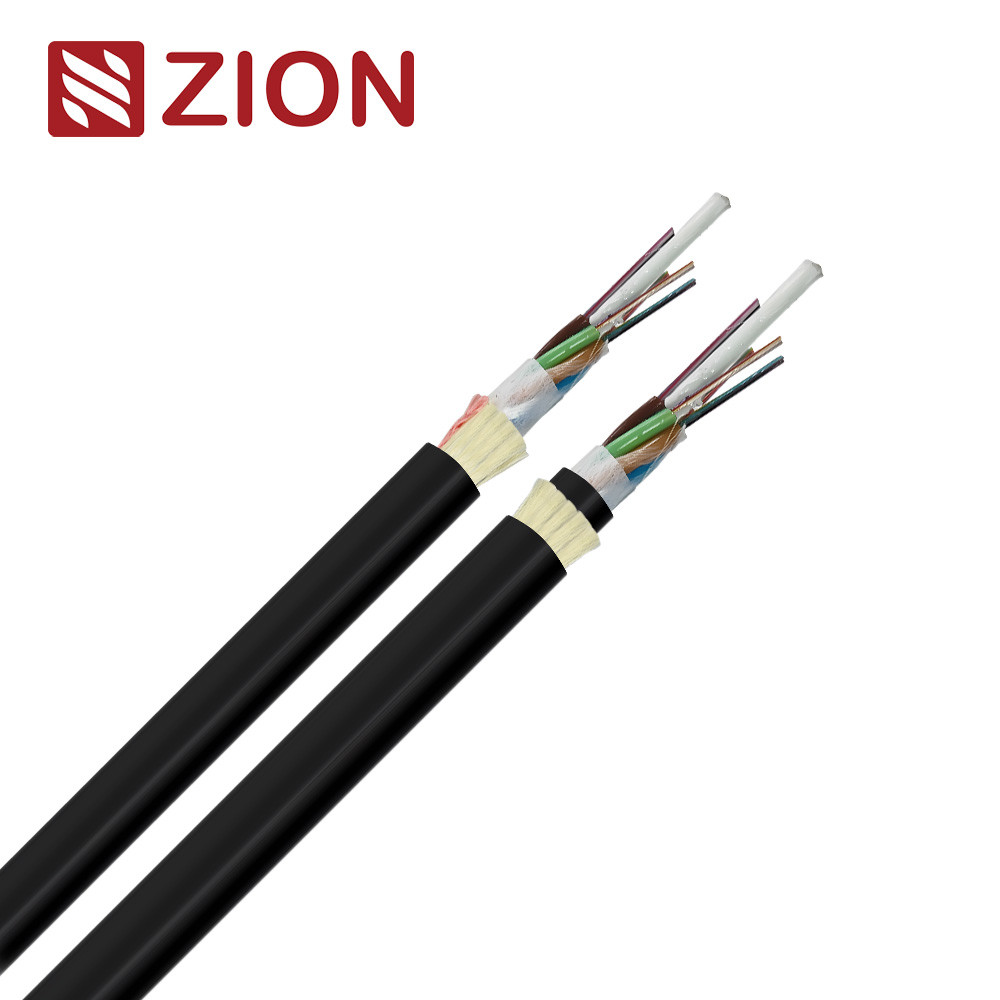

البيانات الفنية:

1. عدد الألياف:

   • تتراوح الخيارات من 6 إلى 288 أليافًا.

2. تصميم أنبوب فضفاض:

   • التكوينات: 1x6، 2x6، 4x6، 4x12، 6x12، 8x12، 12x12، 24x12.
   • القطر الخارجي: قابل للتعديل بين 1.5 ملم و 2.5 ملم حسب التصميم وعدد الألياف.

3. عضو القوة المركزية:

   • المواد: البلاستيك المقوى بالألياف الزجاجية (GFRP).
   • القطر: قابل للتعديل (1.8 ملم إلى 3.7 ملم).
   • تشتمل بعض التصميمات على عضو قوة مركزية مطلي بـ PE.

4. حجب المياه:

   • المواد: شريط مانع للماء.

5. عضو القوة المحيطية:

   • المواد: غزل الأراميد.

6. الغمد الخارجي:

   • السُمك: عادةً 1.8 مم (قابل للتعديل بين 1.5 مم و2.0 مم).

7. أبعاد الكابل:

   • القطر النموذجي: 9.5 ملم إلى 20.2 ملم.
   • تصاميم قابلة للتعديل المتاحة.

8. ظروف التشغيل:

   • نطاق درجة الحرارة: -40 درجة مئوية إلى +70 درجة مئوية.
   • الأعلى. المدى: من 50 م إلى 150 م (حسب التصميم والظروف).
   • الظروف المناخية: مصمم لعدم وجود جليد وسرعة رياح قصوى تبلغ 25 م/ث.

ملاحظات إضافية:

• يمكن تخصيص هيكل الكابل وعدد الألياف لتلبية متطلبات العملاء المحددة.
• قد يختلف قطر الكابل ووزنه حسب التصميم.
• يجب أن تأخذ حسابات النطاق في الاعتبار الظروف المناخية المحلية لتحقيق الأداء الأمثل.

بيانات الألياف-SM

معلمات ونتائج الاختبار الرئيسية

الخصائص البصرية:

1. معامل التوهين (ديسيبل/كم):

   • عند أطوال موجية مختلفة (850 نانومتر، 1310 نانومتر، 1550 نانومتر، وما إلى ذلك)، تتوافق جميع القيم مع توصيات قطاع تقييس الاتصالات (ITU-T) أو تتحسن، مما يضمن الحد الأدنى من فقدان الإشارة.

2. معامل التشتت:

   • عند الأطوال الموجية من 1285 نانومتر إلى 1625 نانومتر، تتوافق قيم التشتت مع متطلبات الإرسال عالية الأداء.

3. معامل الانكسار الفعال للمجموعة (EGRI):

   • مستقر عبر 1310 نانومتر و1550 نانومتر و1625 نانومتر لجميع أنواع الألياف.

4. خسارة الانحناء الكلي:

   • خسائر انحناء منخفضة للغاية حتى في أنصاف الأقطار الصغيرة (على سبيل المثال، 10 مم)، خاصة بالنسبة للألياف G.657.A1/A2، وهي مناسبة للتركيبات الضيقة.

5. الخصائص البيئية:

   • تظهر المتانة تحت درجات الحرارة، ونقع الماء، واختبارات التقادم مقاومة بيئية قوية.

الاختبارات الميكانيكية:

1. قوة الشد (IEC 794-1-E1):

   • لا يوجد كسر للألياف أو تلف للغمد تحت حمل الشد 5000 N.

2. اختبار السحق (IEC 60794-1-E3):

   • لا يوجد كسر في الألياف أو تلف في الغلاف تحت حمل 3000 نيوتن/100 مم.

3. اختبار التأثير (IEC 60794-1-E4):

   • لا يتعرض للكسر تحت الصدمات المتعددة بطاقة 4.5 نيوتن متر.

4. الانحناء المتكرر (IEC 60794-1-E6):

   • تغيير الخسارة هو .10.1 ديسيبل تحت 30 دورة بقطر انحناء يبلغ 20xOD.

5. اختبار الالتواء (IEC 60794-1-E7):

   • يحافظ على السلامة بعد التقلبات ±90 درجة خلال 10 دورات بشد 150 نيوتن.

6. اختراق المياه (IEC 60794-1-F5B):

   • لا يوجد تسرب للمياه بعد 24 ساعة تحت ارتفاع الماء بمقدار 1 متر.

7. دورة درجة الحرارة (IEC 60794-1-F1):

   • لا يوجد تغيير في الخسارة > 0.1 ديسيبل بعد تغير درجة الحرارة (-20 درجة مئوية إلى +40 درجة مئوية).

8. التدفق المركب (IEC 60794-1-E14):

   • لا يوجد تدفق مركب بعد 24 ساعة عند 70 درجة مئوية.

9. غمد اختبار الجهد العالي:

   • لا يوجد أي انهيار تحت الجهد العالي المطبق (9 × سمك الغلاف).

خاتمة:

يفي كابل الألياف الضوئية بالمعايير الدولية (IEC، وITU-T، وما إلى ذلك) أو يتجاوزهامقاييس الأداء البصرية والميكانيكية والبيئيةمما يؤكد ملاءمتها للنشر في ظروف متنوعة وصعبة. يضمن البناء القوي موثوقية عالية للتطبيقات في شبكات الاتصالات الحديثة، بما في ذلك أنظمة PON والعمود الفقري وشبكات الوصول.

علامات الكابلات وألوان الألياف
علامات غمد

اسم الشركة كابل الألياف N*cores G.652D 2024 XXXXm

الشركة: العلامة التجارية للشركة المصنعة
2024: سنة الصنع
اسم كابل الألياف: نوع الكابل
G.652D: الألياف الضوئية أحادية الوضع ذات النواة N (التوصية ITU-T G.652D)
XXXXm: علامة الأمتار

* تتم طباعة العلامة كل 1 متر؛
** "G.652D" يعني التوصية ITU-T. ذروة المياه المنخفضة (LWP) G.652 الألياف الضوئية أحادية الوضع.

يمكن أيضًا وفقًا لعلامة كابل العميل.
1 لون العلامة أبيض،
2 يُسمح أحيانًا بعدم وضوح علامات الطول إذا كانت العلامات المجاورة واضحة.
3 يتم إغلاق طرفي الكابل بأغطية نهاية قابلة للانكماش بالحرارة لمنع دخول الماء.

لون الألياف ورمز لون الرابط: وفقًا لـ EIA/TIA 598B

البيانات الفنية لهيكل OEM

توفر هذه البيانات المواصفات الفنية الرئيسية لتصميمات كابلات الألياف الضوئية OEM، مما يضمن القدرة على التكيف مع متطلبات العملاء المحددة. تسلط المعلومات الضوء على الجوانب الهيكلية والمادية والأداء للكابلات.

التفاصيل الفنية الرئيسية:

تكوين التصميم:

• هيكل الكابل (أنبوب + حشو + عضو قوة):
  • لـ 12 ألياف: 3+2+1
  • لعدد 24 ليف: 1+4+1
  • لعدد 48 ألياف وما فوق: 1+4+1

المواد والأبعاد:

1. نوع الألياف:

   • الألياف أحادية الوضع: ITU-T G.652.D

2. عضو القوة المركزية:

   • المواد: فرب أو أسلاك الفولاذ
   • القطر: 1.2 مم (FRP) أو 1.0 مم (سلك فولاذي)

3. أنبوب فضفاض:

   • المواد: بي بي تي
   • القطر: 2.1 ملم أو 1.8 ملم

4. حشو:

   • المواد: ب
   • القطر: 1.8 ملم

5. طبقة حجب المياه:

   • المواد: خيوط حجب الماء وشريط حجب الماء

6. عضو قوة الغزل:

   • المواد: غزل الأراميد

7. الغمد الخارجي:

   • المواد: HDPE
   • سماكة:
     • 12 ألياف: 0.8 ملم
     • 24 ألياف: 1.6 ملم
     • 48 ألياف: 1.9 ملم
   • اللون: أسود

أبعاد الكابل والوزن:

• قطر الكابل:
  • 12 ألياف: 9.0 ملم
  • 24 ألياف: 13.0 ملم
• وزن الكابل:
  • 12 ألياف: 75 كجم/كم
  • 24 ألياف: 95 كجم/كم

الأداء الميكانيكي والبيئي:

1. أقصى توتر التثبيت:
   • 2400 ن
2. الحد الأدنى لنصف قطر الانحناء:
   • بدون توتر: 10×قطر الكابل
   • تحت أقصى قدر من التوتر: 20 × قطر الكابل
3. نطاقات درجة الحرارة:
   • التثبيت: -20 درجة مئوية إلى +60 درجة مئوية
   • النقل والتخزين: -40 درجة مئوية إلى +70 درجة مئوية
   • التشغيل: -40 درجة مئوية إلى +70 درجة مئوية

ملخص:

يوفر تصميم كابل الألياف الضوئية OEM هذا التوازن بين المتانة والأداء، مما يضمن التشغيل الموثوق به في ظل الظروف البيئية المختلفة. يسمح تكوينها المعياري (عدد الألياف، وأعضاء القوة، وأبعاد الأنبوب السائب) والمواد القوية (HDPE، وPBT، وخيوط الأراميد) بتطبيقات واسعة النطاق في مجال الاتصالات، مما يضمن الامتثال لمعايير الصناعة واحتياجات العملاء الخاصة.

التعبئة ووضع العلامات

1. التعبئة

1.1 يجب لف كل طول من الكابلات على أسطوانة خشبية مناسبة للشحن لمسافات طويلة.

1.2 مغطاة بطبقة عازلة من البلاستيك.

1.3 مختومة بعوارض خشبية قوية.

1.4 سيتم حجز ما لا يقل عن 1 متر من الطرف الداخلي للكابل للاختبار.

1.5 طول الطبل
- 1.5.1 طول الأسطوانة القياسي هو 2000-4000 م
- 1.5.2 يُسمح بطول فردي لا يقل عن 96% من الطول القياسي لكل برميل بكمية لا تتجاوز 10% من إجمالي العرض؛

1.5.3 الكمية الإجمالية هي على الأقل الكمية المطلوبة.

2. وضع علامات على الطبل

2.1 طبل الكابل
- العلامة التجارية المصنعة؛
- سهم اتجاه الدوران؛
- موضع النهاية الخارجية للكابل يشير إلى السهم؛
- كلمة "كابلات الألياف الضوئية"؛
- أصل الكلمة "صنع في الصين"؛
- لوحة تحذيرية توضح الطريقة الصحيحة لتحميل وتفريغ ونقل الكابل؛
- معلومات العميل الأخرى مثل رقم العقد ورقم المشروع ووجهة التسليم. (إذا لزم الأمر)

2.2 لوحة العلامات
- اسم المنتج؛
- نوع الكابل وحجمه؛
- طول الطبل.
- الوزن الإجمالي / الصافي بالكيلوغرام؛
- رقم الطبل بالأمتار؛
- اسم الشركة المصنعة؛
- سنة التصنيع والشهر.
- رقم المشروع أو رقم العقد أو رقم أمر الشراء (إذا لزم الأمر).
