| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HELLOSIGNAL® OR OEM |
| الحد الأدنى لكمية: | 50PCS |
| تفاصيل التغليف: | 10 قطعة / كيس بلاستيك |
| وقت التسليم: | عادة بعد 25 يومًا من استلام الإيداع. |
| شروط الدفع: | T/T |
| القدرة على العرض: | لا يوجد حد |
| الوزن: | <1.2 كجم | الحجم: | 227mmx160mmx70mm |
|---|---|---|---|
| عرض: | 5.6 بوصة LCD+ شاشة تعمل باللمس | درجة حرارة العمل: | -10 درجة مئوية ~ + 50 درجة مئوية |
| درجة حرارة التخزين: | -40 درجة مئوية ~ + 70 درجة مئوية | ||
| إبراز: | عداد انعكاس المجال البصري OTDR,عداد انعكاس المجال البصري OTDR,مقياس انعكاس مجال بصري مضغوط,optical domain reflectometer OTDR,compact optical domain reflectometer |
||

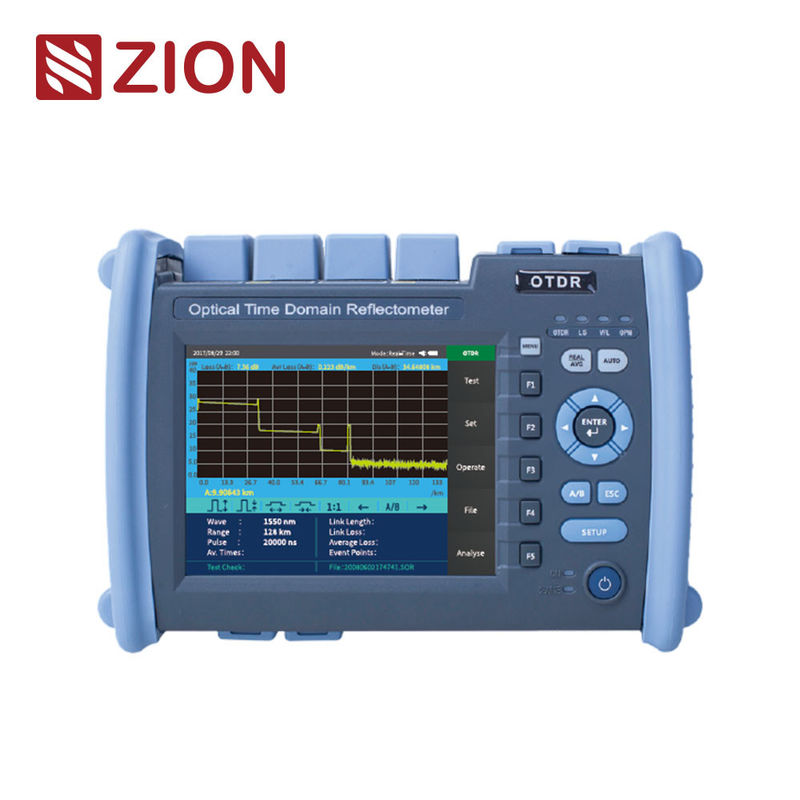

| يعتمد جهاز اختبار انعكاس المجال الزمني الضوئي (ZCOTDR-6000P) لشبكات PON شاشة ملونة مقاس 5.6 بوصة، وتشغيلاً مزدوجًا للمفاتيح واللمس. يتمتع بمدى ديناميكي أقصى يبلغ 45 ديسيبل، ويمكنه اختراق مقسم بصري 1:32 في اختبار شبكة PON؛ تدمج الآلة بأكملها تحديد موقع العطل المرئي، وخريطة الأحداث، ومقياس الطاقة الضوئية، ومصدر الضوء، واختبار الفقدان البصري، ووظائف الكشف عن نهاية الوجه البصري، والتكامل متعدد الوظائف لمساعدة العملاء على حل الاختبار الميداني والصيانة بكفاءة. يستخدم بشكل أساسي لقياس الطول، والفقدان، وجودة الاتصال والمعلمات الأخرى لجميع أنواع الألياف والكابلات الضوئية. يمكن استخدامه على نطاق واسع في البناء الهندسي والإصلاح الطارئ لنظام الاتصالات لنظام الاتصالات بالألياف الضوئية وتطوير وإنتاج قياس كابل الألياف الضوئية. | |||||||||||||
| ميزات المنتج | |||||||||||||
| • اختبار شبكة PON، اختراق مقسم 1:32 | |
||||||||||||
| • معالجة البيانات على دفعات، وطباعة نماذج التقارير | |||||||||||||
| • عدم انقطاع الاتصال، الاختبار عبر الإنترنت | |||||||||||||
| • التسمية باللغتين الصينية والإنجليزية | |||||||||||||
| • تنسيق إخراج ملف SOR القياسي | |||||||||||||
| • وضع التشغيل المزدوج للمفتاح + شاشة اللمس | |||||||||||||
| • جهاز اختبار انعكاس المجال الزمني الضوئي (PON OTDR) / VFL / LS / OPM / خريطة الأحداث / الكشف عن نهاية الوجه / اختبار الفقدان البصري مدمج | |||||||||||||
| المواصفات الفنية | |||||||||||||
| جهاز اختبار انعكاس المجال الزمني الضوئي (ZCOTDR-6000P) لشبكات PON | |||||||||||||
| الموديل | PD1 | PS1 | PS2 | PT1 | PT2 | PT3 | PT4 | ||||||
| الطول الموجي | 1310nm±20nm 1550nm±20nm |
1625nm±20nm (مصفى) |
1650nm±5nm (مصفى) |
1310nm/1550nm±20nm 1625nm±20nm (مصفى) |
1310/1550nm±20nm 1650±5nm (مصفى) |
||||||||
| مرشح | / | ممر عالي>1595nm عزل>40dB (1270nm~1585nm) |
ممر نطاق 1650nm±7nm عزل>40dB (1650nm±10nm) |
ممر عالي>1595nm عزل>40dB (1270nm~1585nm) |
ممر نطاق 1650nm±7nm عزل>40dB (1650nm±10nm) |
||||||||
| نوع الألياف | G.652 | ||||||||||||
| المدى الديناميكي الأقصى | 37/35dB | 38dB | 38dB | 38/36/36dB | 40/38/38dB | 42/40/40dB | 38/36/36dB | ||||||
| المنطقة العمياء للحدث | 1m | 0.8m | |||||||||||
| المنطقة العمياء ATT | 6m | ||||||||||||
| المنطقة العمياء PON | 30m | ||||||||||||
| نطاق الاختبار | 500m/1km/2km/4km/8km/16km/32km/64km/128km/256km | ||||||||||||
| عرض النبضة | 3ns/5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns | ||||||||||||
| دقة النطاق | ±(0.75m+ فاصل العينة 40.005% x مسافة الاختبار) | ||||||||||||
| دقة الفقدان | ±0.001dB | ||||||||||||
| دقة الفقدان | ±0.05dB/dB | ||||||||||||
| جهاز اختبار انعكاس المجال الزمني الضوئي (PON OTDR) | |||||||||||||
| نقاط العينة | 16k-256k | ||||||||||||
| دقة العينة | 0.05m-16m | ||||||||||||
| دقة الانعكاس | ±3dB | ||||||||||||
| تنسيق الملف | تنسيق ملف SORStandard | ||||||||||||
| وضع قياس الفقدان | طريقة 4 نقاط / طريقة 5 نقاط | ||||||||||||
| مستوى أمان الليزر | الفئة Ⅱ | ||||||||||||
| معدل التحديث | 3Hz (نموذجي) | ||||||||||||
| تخزين البيانات | التخزين الداخلي: s3000 منحنيات؛ التخزين الخارجي: 4G بت | ||||||||||||
| الموصل | FC/UPC (قابلة للتبديل sC,sT) | ||||||||||||
| واجهة البيانات | USB، MiniUSB، منفذ إيثرنت 10M/100M | ||||||||||||
| OPM | |||||||||||||
| نطاق الطول الموجي | 800nm~1700nm | ||||||||||||
| الموصل | وصلة عالمية FC/SC/ST | ||||||||||||
| نطاق الاختبار | -50dBm~+26dBm | ||||||||||||
| عدم اليقين | ±5% | ||||||||||||
| طول الموجة المعايرة | 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm | ||||||||||||
| LS | |||||||||||||
| نوع الليزر | FP-LD | ||||||||||||
| الطول الموجي | يتوافق مع طول الموجة الناتج لجهاز اختبار انعكاس المجال الزمني الضوئي (OTDR) | ||||||||||||
| طاقة الإخراج | ≥-5dBm | ||||||||||||
| الاستقرار | CW،±0.5dB/15min (اختبار بعد 15 دقيقة من التسخين المسبق) | ||||||||||||
| الموصل | FC/UPC (قابلة للتبديل sc,sT) | ||||||||||||
| يشير مؤشر اختبار الفقدان البصري إلى مؤشر LS و OPM أعلاه. | |||||||||||||
| أخرى | |||||||||||||
| العرض | شاشة LCD ملونة مقاس 5.6 بوصة + شاشة تعمل باللمس | ||||||||||||
| مزود الطاقة | محول التيار المتردد/التيار المستمر: الإدخال: 100 فولت ~ 240 فولت، 50/60 هرتز، 0.6 أمبير، الإخراج: 12 فولت ~ 19 فولت، 1.5، بطارية ALi: 7.4 فولت، 5200 مللي أمبير في الساعة | ||||||||||||
| درجة حرارة التشغيل | -10°C~+50°C | ||||||||||||
| درجة حرارة التخزين | -40°C~+70°C | ||||||||||||
| الرطوبة النسبية | 0~95%، بدون تكثف | ||||||||||||
| الوزن | <1.2 كجم | ||||||||||||
| الحجم | 227mmx160mmx70mm | ||||||||||||
| وظائف المضيف: جهاز اختبار انعكاس المجال الزمني الضوئي (PON OTDR) / OPM / VFL / Ls / خريطة الأحداث / الكشف عن نهاية الألياف (جهاز كشف شراء إضافي) / اختبار الفقدان البصري | |||||||||||||
| قائمة التكوين | |||||||||||||
| رقم. | الاسم | الكمية | ملاحظة | ||||||||||
| 1 | المضيف | 1 | |||||||||||
| 2 | محول التيار المتردد/التيار المستمر | 1 | |||||||||||
| 3 | قرص U (يحتوي على برنامج التحليل / دليل المستخدم) | 1 | |||||||||||
| 4 | قلم لمس | 1 | |||||||||||
| 5 | خط البيانات | 1 | |||||||||||
| 6 | محول OTDR SC | 1 | |||||||||||
| 7 | محول OPM SC | 1 | |||||||||||
| 8 | دليل المستخدم | 1 | |||||||||||
| 9 | شهادة المعايرة | 1 | |||||||||||
| 10 | شهادة / بطاقة الضمان | 1 | |||||||||||
| 11 | قطعة قطن نظيفة | 10 | |||||||||||
| 12 | مقبض جلدي | 1 | |||||||||||
| 13 | حقيبة ظهر خاصة للأداة | 1 | |||||||||||
