| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HELLOSIGNAL® OR OEM |
| الحد الأدنى لكمية: | 50PCS |
| تفاصيل التغليف: | 10 قطعة / كيس بلاستيك |
| وقت التسليم: | عادة بعد 25 يومًا من استلام الإيداع. |
| شروط الدفع: | T/T |
| القدرة على العرض: | لا يوجد حد |
| الوزن: | ≤350g （تضمين البطارية） | الحجم: | 173 مم×82 مم×37 مم |
|---|---|---|---|
| درجة حرارة العمل: | -10 ℃ ～ + 50 ℃ | درجة حرارة التخزين: | -40 درجة مئوية ~ + 70 درجة مئوية |
| عرض: | 3.5 بوصة 320×480 شاشة LCD | ||
| إبراز: | عداد انعكاسات ألياف ضوئية مصغرة,عداد انعكاسات الألياف الضوئية LCD,عداد انعكاسات الألياف البصرية المدمجة,LCD fiber optic reflectometer,compact fiber optic reflectometer |
||

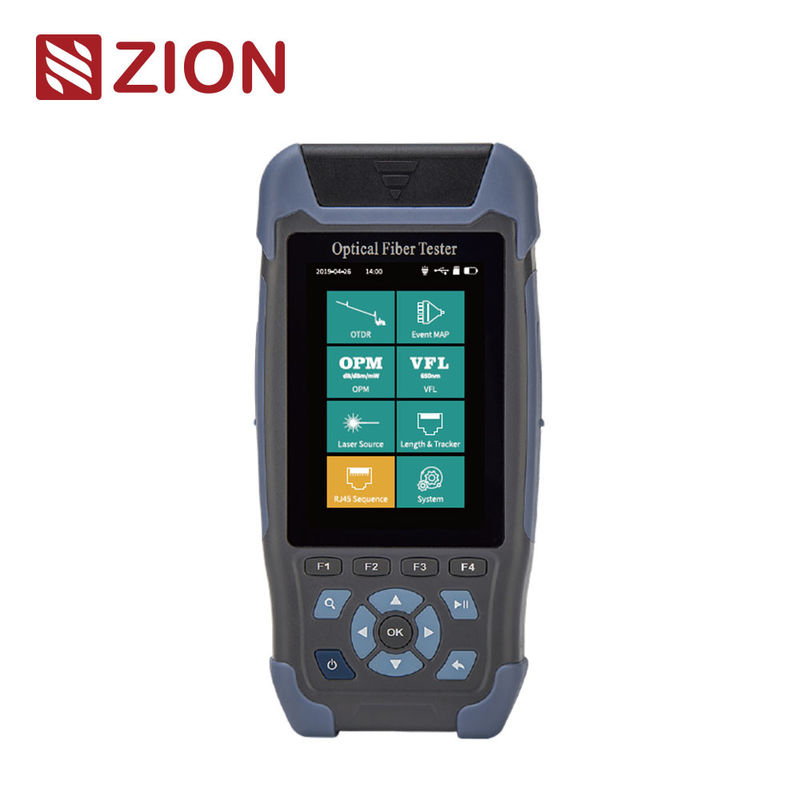

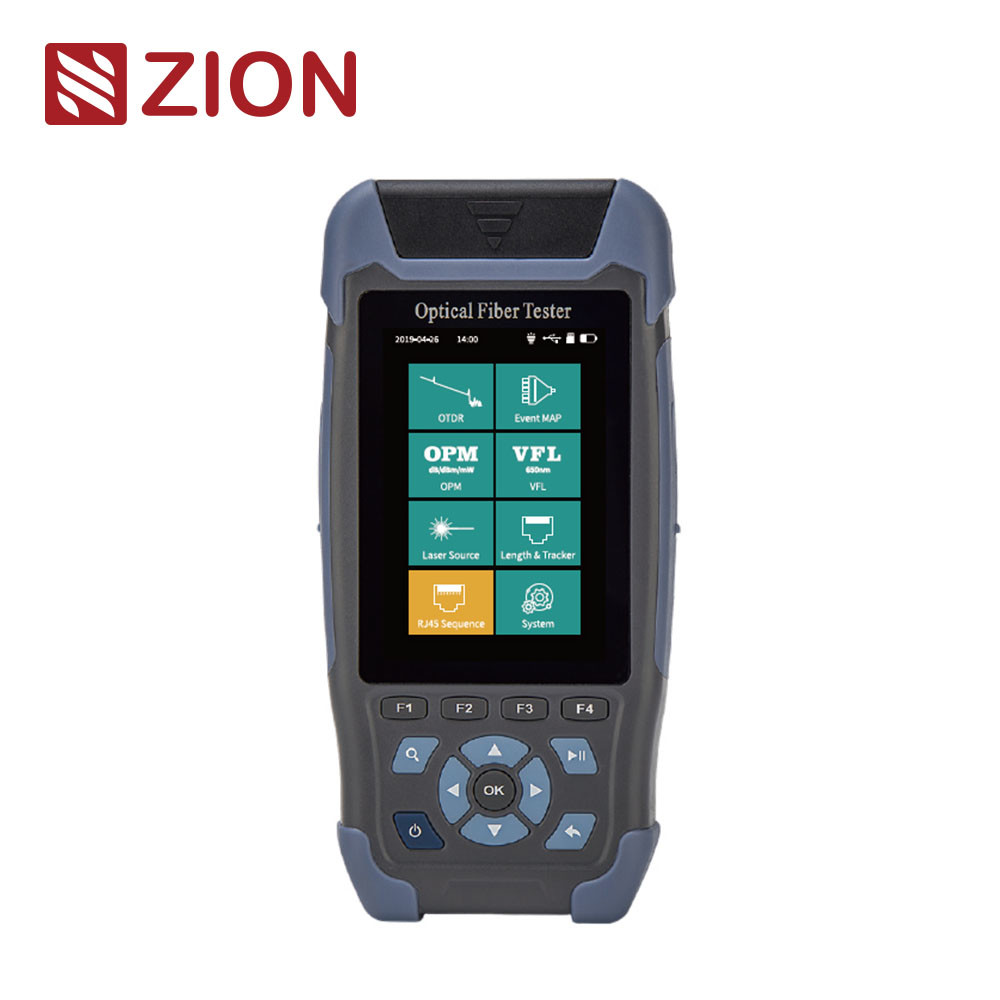

| يعتمد جهاز انعكاس المجال الزمني البصري من سلسلة ZCOTDR-3200 Mini Pro شاشة عرض ملونة مقاس 3.5 بوصة. واجهة تشغيل واجهة المستخدم بسيطة وسهلة التشغيل. يدمج OTDR، ومصدر الضوء الثابت، ومقياس الطاقة الضوئية، وتحديد موقع العيوب المرئية، وتسلسل الكابلات، وطول الكابل، ومتتبع الكابلات، والمصباح اليدوي. يعتمد إدارة ذكية لتوفير الطاقة، و12 ساعة من وقت القياس الطويل للغاية لضمان عمل الاختبار والصيانة الميدانية بكفاءة. تُستخدم سلسلة ZCOTDR-3200 لقياس الطول والفقدان وجودة الاتصال والمعلمات الأخرى لجميع أنواع الألياف والكابلات الضوئية. عندما تكون هناك إشارة ضوئية في الخط، لا يزال من الممكن استخدامها. الحد الأقصى لطاقة الاختبار بالضوء هو -5 ديسيبل مللي واط. يمكن استخدامه على نطاق واسع في البناء الهندسي واختبار صيانة الوصلات والإصلاح الطارئ لنظام الاتصالات لنظام الاتصالات بالألياف الضوئية. | |||||||||
| ميزات المنتج | |||||||||
| • وصلة الألياف مع إشارة ضوئية ≤-5 ديسيبل مللي واط، سهلة الاختبار | |
||||||||
| • قدرة تحمل طويلة، 12 ساعة من وقت القياس | |||||||||
| • غلاف مطاطي جديد تمامًا، مقاوم للصدمات، ومقاوم للسقوط | |||||||||
| • منطقة عمياء للحدث 3 أمتار، سهولة اختبار وصلة العبور 3 أمتار | |||||||||
| • تصميم محمول باليد، سهل الحمل | |||||||||
| • USB، قابلة لإعادة الشحن ببطارية محمولة | |||||||||
| • OTDR/LS/OPM/VFL/RJ45 تسلسل الكابل/طول الكابل/متتبع RJ45/مصباح يدوي | |||||||||
| المواصفات الفنية | |||||||||
| OTDR | |||||||||
| الموديل | ZCOTDR-3200D | ZCOTDR-3200F1 (اختبار مباشر) |
ZCOTDR-3200-F2 (اختبار مباشر) |
||||||
| النوع | G.652 SM | ||||||||
| الطول الموجي | 1310/1550±20 نانومتر | 1310 نانومتر±20 نانومتر | 1550 نانومتر±20 نانومتر | ||||||
| النطاق الديناميكي | 24 ديسيبل/22 ديسيبل | 24 ديسيبل | 22 ديسيبل | ||||||
| المنطقة العمياء للحدث | 3 أمتار | ||||||||
| المنطقة العمياء ATT | 8 أمتار | ||||||||
| نطاق الاختبار | 500 متر/1 كم/2 كم/4 كم/8 كم/16 كم/32 كم/64 كم 5 نانوثانية/30 نانوثانية/50 نانوثانية/100 نانوثانية/275 نانوثانية/320 نانوثانية/500 نانوثانية/1000 نانوثانية/5000 نانوثانية/10000 نانوثانية |
||||||||
| عرض النبضة | 3 نانوثانية/5 نانوثانية/10 نانوثانية/20 نانوثانية/30 نانوثانية/50 نانوثانية/80 نانوثانية/160 نانوثانية/320 نانوثانية/500 نانوثانية/800 نانوثانية /1μs/2μs/3μs/5μs/8μs/10μs |
||||||||
| دقة المدى | ±(1 متر+فاصل العينة+0.005％×مسافة الاختبار) | ||||||||
| الخطية | ±0.2 ديسيبل/ديسيبل | ||||||||
| نقاط العينة | 16k~128k | ||||||||
| دقة العينة | 0.05 متر~8 أمتار | ||||||||
| دقة الفقدان | 0.001 ديسيبل | ||||||||
| عتبة الفقدان | 0.20 ديسيبل | ||||||||
| OTDR | |||||||||
| دقة النطاق | 0.001 متر | ||||||||
| معامل الانكسار | 1.00000~2.00000 | ||||||||
| دقة الانعكاس | ±3 ديسيبل | ||||||||
| تنسيق الملف | تنسيق ملف SOR القياسي | ||||||||
| تحليل الفقدان | طريقة 4 نقاط / طريقة 5 نقاط | ||||||||
| مستوى أمان الليزر | الفئة Ⅱ | ||||||||
| الموصل | FC/UPC(قابلة للتبديل SC، ST) | ||||||||
| OPM | LS | ||||||||
| نطاق الموجة | 800 نانومتر~1700 نانومتر | الطول الموجي | متوافق مع OTDR | ||||||
| موجة المعايرة | 850/1300/1310/1490/ 1550/1625/1650 نانومتر |
نوع الليزر | FP-LD | ||||||
| نطاق الاختبار | -70~+10 ديسيبل مللي واط (اختياري)/ -50~+26 ديسيبل مللي واط (قياسي) |
الطاقة | ≥-5 ديسيبل مللي واط | ||||||
| الدقة | 0.01 ديسيبل | الاستقرار | CW، ±0.5 ديسيبل/15 دقيقة (بعد 15 دقيقة من التسخين المسبق) |
||||||
| عدم اليقين | ±5% | الموصل | FC/UPC(قابلة للتبديل SC، ST) | ||||||
| التردد التعريف |
CW/270/330/1k/2kHz | الوضع | CW/270Hz/330Hz/1kHz/2kHz | ||||||
| الموصل | عالمي FC/SC/ST | RJ45 تسلسل الكابل والطول | |||||||
| VFL | مسافة الاختبار | ≤300 متر | |||||||
| الطول الموجي | 650 نانومتر±20 نانومتر | تتبع كابل RJ45 | |||||||
| طاقة الإخراج | ≥10 مللي واط | الوضع | التتبع الرقمي | ||||||
| الوضع | CW/1Hz/2Hz | المسافة | ≤300 متر | ||||||
| الموصل | FC/UPC (قابلة للتبديل SC، ST) | التتبع عبر الإنترنت | غير مدعوم | ||||||
| العرض | 3.5 بوصة 320×480 LCD | ||||||||
| مزود الطاقة | محول التيار المتردد/التيار المستمر: الإدخال: 100 فولت～240 فولت، 50/60 هرتز، 0.6 أمبير الإخراج: 5 فولت، 2 أمبير، بطارية ليثيوم: 3.7 فولت، 4000 مللي أمبير في الساعة |
||||||||
| عمل البطارية | اختبار مستمر＞12 ساعة | ||||||||
| تخزين البيانات | داخلي: ≥600 ؛ خارجي: بطاقة TF | ||||||||
| واجهة البيانات | Mini USB | ||||||||
| درجة حرارة التشغيل | -10℃～+50℃ | ||||||||
| درجة حرارة التخزين | -40℃～+70℃ | ||||||||
| الرطوبة النسبية | 0～95％ غير متكثف | ||||||||
| الوزن | ≤350 جرام (شاملة البطارية) | ||||||||
| الحجم | 173 مم×82 مم×37 مم | ||||||||
| التكوين القياسي: OTDR، خريطة الأحداث، OPM، L S، VFL، RJ45 c متتبع الكابل (شراء إضافي للمتتبع)، RJ45 تسلسل الكابل والطول، مصباح يدوي |
|||||||||
| قائمة التكوين | |||||||||
| المضيف (شاملة البطارية)، المحول، خط البيانات، قرص مضغوط (برنامج التحليل/دليل المستخدم)، دليل المستخدم، SC/UPC، شهادة التأهيل/بطاقة ضمان الخدمة، شهادة المعايرة، شرائح قطن نظيفة، حقيبة ظهر للأداة. | |||||||||
