| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HELLOSIGNAL® OR OEM |
| الحد الأدنى لكمية: | 50PCS |
| تفاصيل التغليف: | 10 قطعة / كيس بلاستيك |
| وقت التسليم: | عادة بعد 25 يومًا من استلام الإيداع. |
| شروط الدفع: | T/T |
| القدرة على العرض: | لا يوجد حد |
| الوزن: | ≤0.5 كجم （تضمين البطارية） | الحجم: | 173mm × 109mm × 45mm |
|---|---|---|---|
| درجة حرارة العمل: | -10 ℃ ～ + 50 ℃ | درجة حرارة التخزين: | -40 درجة مئوية ~ + 70 درجة مئوية |
| عرض: | 4.3 بوصة 800 × 480 IPS TFT - شاشة LCD متعددة اللمسات اللمس | ||
| إبراز: | ميني برو OTDR,مقياس انعكاس المجال الزمني البصري,ZCOTDR-4000 OTDR,Optical Time Domain Reflectometer,ZCOTDR-4000 OTDR |
||
|
||||||||||

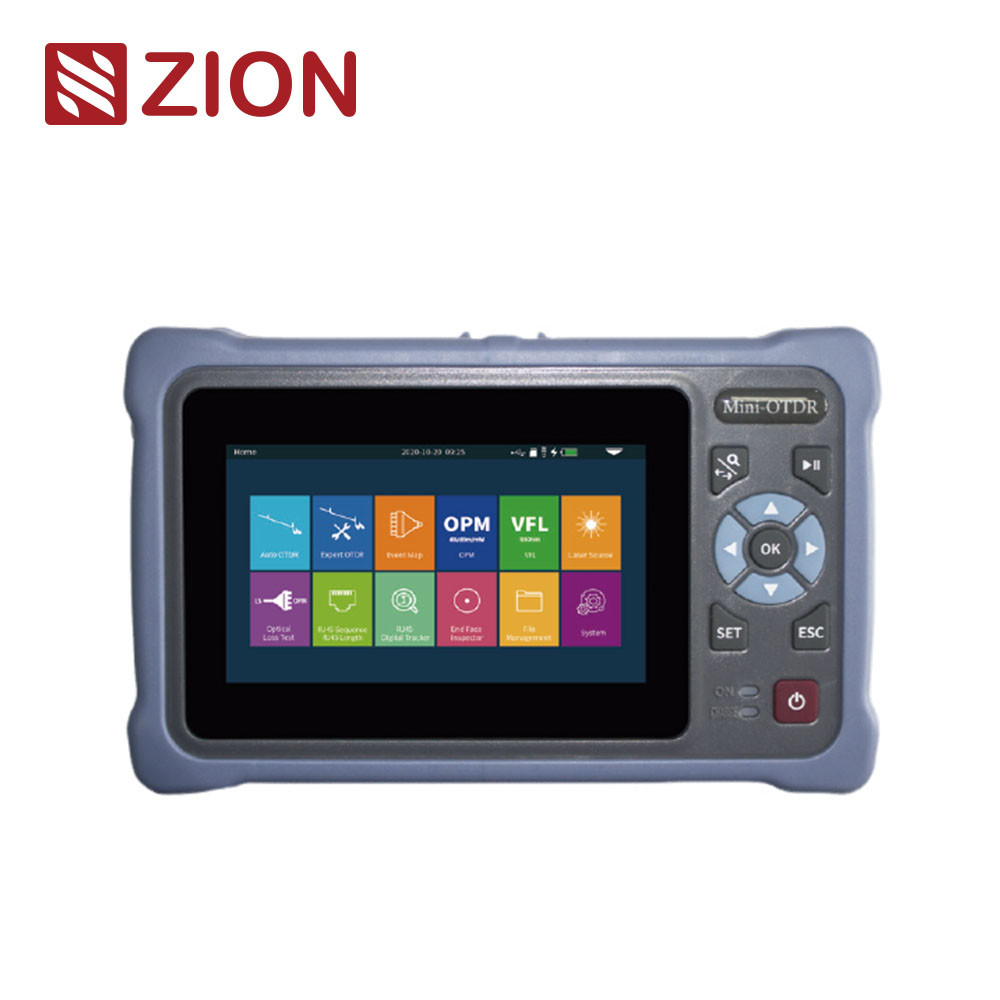

| ZCOTDR-4000 Mini Pro OTDR Optical Time Domain Reflectometer يتبنى شاشة لمسة سعة 4.3 بوصة. يدمج 12 وظيفة ، مثل OTDR التلقائي ، OTDR الخبير ، خريطة الأحداث ، OPM ، متتبع كابل RJ45 ،وإدارة الملفات على مستوى الحاسوب لتلبية متطلبات الاختبار المختلفة في مناسبات مختلفة. يحتوي OTDR على أقصى نطاق ديناميكي يبلغ 26 ديسيبل ، و ذاكرة 8G ، و يمكنه تخزين أكثر من 200،000 منحنى ، وهو مجهز ببطارية الليثيوم البوليمرية عالية الكثافة 4000mAh ، وإدارة ذكية لتوفير الطاقة ،وقت قياس أكثر من 8 ساعات، ودعم إمدادات الطاقة وشحن بنك الطاقة. تستخدم سلسلة ZCOTDR-4000 لقياس طول الخسارة وجودة الاتصال وبارامترات أخرى للألياف الضوئية.يستخدم على نطاق واسع في FTTX، هندسة شبكة العمود الفقري الثانوية، والصيانة واختبار إصلاح الطوارئ، وقياس الإنتاج للألياف الضوئية والكابلات. | ||||||||||
| خصائص المنتج | ||||||||||
| • OTDR الخبراء: التأكد من المهنية، المنحنى/القائمة/الخريطة تظهر في نفس الوقت | ||||||||||
| • يدعم OPM تحديد الترددات CW/270/330/1k/2kHz | ||||||||||
| • يدعم LS CW / وضع تعديل الخروج مع طاقة الخروج قابلة للتعديل | ||||||||||
| • OTDR التلقائي ، OTDR الخبير ، خريطة الحدث ، OPM ، LS ، VFL ، تتبع الكابلات RJ45 ، تسلسل كابل RJ45، طول كابل RJ45، المجهر، فلاش الضوء الضوئي اختبار الخسارة |
||||||||||
| • OTDR التلقائي: لا توجد إعدادات معقدة، اختبار واحد | ||||||||||
| • يمكن تشغيل VFL و LS في الخلفية ، ويمكن تشغيل العديد من المهام في وقت واحد | ||||||||||
| • رادار رقمية تتبع الكابل RJ45، قدرة مضادة للتشويش أقوى | ||||||||||
| • اختبار تسلسل كابل RJ45 / طول الكابل ، حتى 300m | ||||||||||
| • تصويب الشاشة بنقرة واحدة، سهل حفظ الواجهة | ||||||||||
| المواصفات التقنية | ||||||||||
| OTDR | ||||||||||
| النموذج | ZCOTDR-4000D | ZCOTDR-4000F1 (اختبار مباشر) |
ZCOTDR-4000F2 (اختبار مباشر) |
ZCOTDR-4000T (اختبار مباشر) |
||||||
| النوع | G.652 SM | |||||||||
| طول الموجة | 1310/1550 | 1310nm | 1550nm | 1610nm | ||||||
| النطاق الديناميكي | 26dB/24dB | 26dB | 24 ديسيبل | 22 ديسيبل | ||||||
| المنطقة العمياء | 2.5m | |||||||||
| منطقة عمياء | 8م | |||||||||
| نطاق الاختبار | 500m/1km/2km/4km/8km/16km/32km/64km/100km | |||||||||
| عرض النبض | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns /1μs/2μs/3μs/5μs/8μs/10μs/20μs |
|||||||||
| دقة متوسطة | ± ((1m + فترة العينة + 0.005% × مسافة الاختبار) | |||||||||
| خطية | ≤0.05dB/dB | |||||||||
| النقاط النموذجية | 16k ~ 128k | |||||||||
| دقة العينة | 0.05m~8m | |||||||||
| حل الخسارة | 0.001 ديسيبل | |||||||||
| عتبة الخسارة | 0.20 ديسيبل | |||||||||
| OTDR | ||||||||||
| دقة النطاق | 0.001م | |||||||||
| مؤشر الانكسار | 1.00000 ~ 200000 | |||||||||
| دقة الانعكاس | ± 3dB | |||||||||
| تنسيق الملف | تنسيق ملف SOR القياسي | |||||||||
| تحليل الخسائر | طريقة 4 نقاط / طريقة 5 نقاط | |||||||||
| مستوى أمان الليزر | الفئة الثانية | |||||||||
| المرفق | FC/UPC ((SC قابل للتبديل ، ST) | |||||||||
| معدل التحديث | 3 هرتز ((نوع)) | |||||||||
| تعدد المهام | دعم | |||||||||
| OPM | LS | |||||||||
| نطاق الموجة | 800nm~1700nm | طول الموجة | متوافق مع OTDR | |||||||
| موجة المعايرة | 850/1300/1310/1490/ 1550/1625/1650nm |
نوع الليزر | FP-LD | |||||||
| نطاق الاختبار | -70~+10dBm ((اختياري) / -50~+26dBm ((المعيار) |
القوة | ≥-5dBm | |||||||
| القرار | 0.01 ديسيبل | الاستقرار | CW، ±0.5dB/15min (بعد 15 دقيقة من التسخين) |
|||||||
| عدم اليقين | ± 5% | المرفق | FC/UPC ((SC قابل للتبديل ، ST) | |||||||
| التكرار التعرف |
CW/270/330/1k/2kHz (استخدم LS الداخلية) |
الوضع | CW/270Hz/330Hz/1kHz/2kHz | |||||||
| المرفق | الـ FC/SC/ST العالمية | التعرف على الموجات | دعم | |||||||
| التعرف على الموجات | دعم | اختبار الخسارة البصرية | ||||||||
| VFL | طول الموجة | متوافق مع LS | ||||||||
| طول الموجة | 650nm±20nm | اختبار IL | دعم | |||||||
| الطاقة الخارجة | ≥10mW | تتبع كابلات RJ45 | ||||||||
| الوضع | CW/1Hz/2Hz | الوضع | تعقب رقمي | |||||||
| المرفق | FC/UPC (SC قابل للتبادل، ST) | المسافة | ≤300m | |||||||
| مستوى أمان الليزر | الفئة الثالثة | تتبع الأزواج عبر الإنترنت / الخط | دعم | |||||||
| طول كابل RJ45 | ||||||||||
| مسافة الاختبار | ≤300m | |||||||||
| غيرها | ||||||||||
| العرض | 4.3 بوصة 800×480 IPS TFT LCD متعدد اللمسات شاشة لمس سعة | |||||||||
| إمدادات الطاقة | محول AC/DC:مدخل: 100V 240V،50/60Hz،0.6أ الخروج: 5 فولت، 2A، بطارية الليثيوم:3.7 فولت، 4000 ميلاواط |
|||||||||
| العمل بالبطارية | اختبار مستمر> 12 ساعة | |||||||||
| تخزين البيانات | التخزين الداخلي: 8GB، ≥20 ألف منحنى | |||||||||
| واجهة البيانات | USB من النوع C | |||||||||
| درجة حرارة العمل | -10 درجة مئوية+50 درجة مئوية | |||||||||
| درجة حرارة التخزين | -40 درجة مئوية+70 درجة مئوية | |||||||||
| الرطوبة النسبية | 0~95% غير مكثفة | |||||||||
| الوزن | ≤0.5kg ((بما في ذلك البطارية) | |||||||||
| الحجم | 173ملم × 109ملم × 45ملم | |||||||||
| على التكوين: OTDR التلقائي، OTDR الخبير، خريطة فتح E، OPM، LS، VFL، تتبع كابل RJ45 ((بما في ذلك تتبع الكابل) ، تسلسل كابل RJ45 ، طول كابل RJ45 ، المجهر ((اختياري)) ، مصباح يدوي ، اختبار الخسارة البصرية ملاحظة: يمكن لـ NK4000-F1 اختبار الألياف مع إشارة 1490/1550nm (القوة ≤0dBm) NK4000-F2 يمكن اختبار الألياف مع إشارة 1310/1490/1577nm (القوة ≤+5dBm) NK4000- T يمكن اختبار الألياف مع إشارة 1310/1490/1550nm (القوة ≤0dBm) |
||||||||||
| قائمة التكوينات | ||||||||||
| المضيف ((البطارية متضمنة)) ، المحول ، خط البيانات ، بطاقة TF 8G ((المدمجة في OTDR ، برنامج التحليل / دليل المستخدم) ، دليل المستخدم ، محول SC ، متتبع الكابلات ، شهادة المؤهلات / بطاقة ضمان الخدمة ،شهادة المعايرةقطعة قطن نظيفة، حقيبة ظهر للأدوات | ||||||||||
