| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HELLOSIGNAL® OR OEM |
| الحد الأدنى لكمية: | 50PCS |
| تفاصيل التغليف: | 10 قطعة / كيس بلاستيك |
| وقت التسليم: | عادة بعد 25 يومًا من استلام الإيداع. |
| شروط الدفع: | T/T |
| القدرة على العرض: | لا يوجد حد |
| الوزن: | ≤400 جرام (بطارية متضمنة) | الحجم: | 144ملم × 86ملم × 33ملم |
|---|---|---|---|
| درجة حرارة العمل: | -10 ℃ ～ + 50 ℃ | درجة حرارة التخزين: | -40 درجة مئوية ~ + 70 درجة مئوية |
| عرض: | 4.3 بوصة 800 × 480 شاشة LCD | ||
| إبراز: | ميني OTDR المحمول,أداة OTDR المصغرة سهلة الاستخدام,4.3" LCD Mini OTDR,User-Friendly Mini OTDR,4.3" LCD Mini OTDR |
||

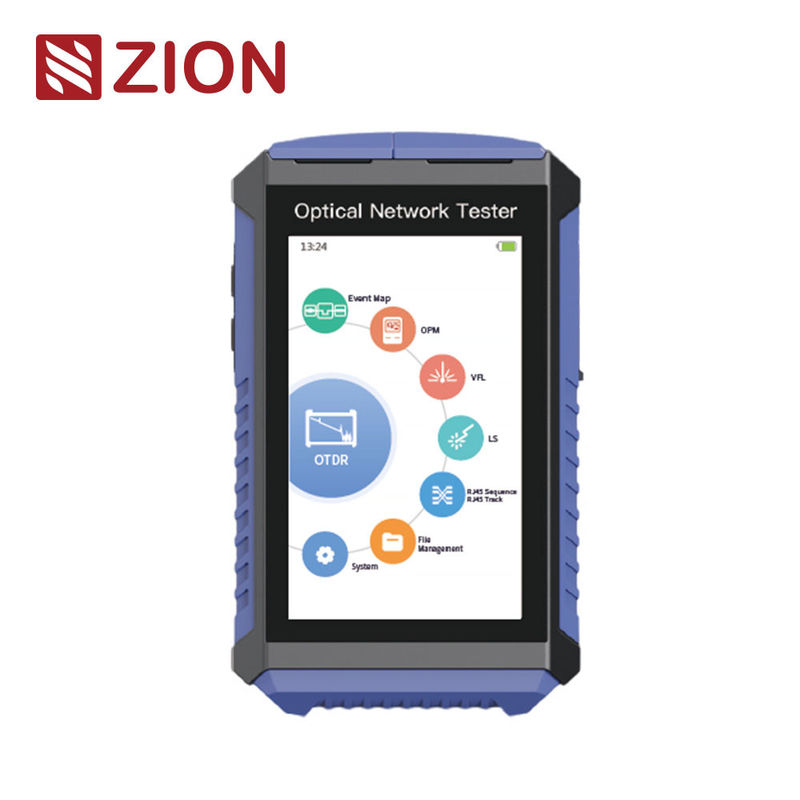

| جهاز قياس انعكاس المجال الزمني البصري المصغر ZCOTDR-4200 مع اختبار مباشر، صغير الحجم وسهل الحمل؛ شاشة لمس عالية الدقة مقاس 4.3 بوصة، تدعم اللمس المتعدد والتشغيل السلس. يدمج داخليًا OTDR، وخريطة الأحداث، و OPM مقسم الموجات، والضوء الأحمر، ومصدر الضوء، والمصباح اليدوي، وتسلسل RJ45 وغيرها من الوظائف في جهاز واحد، لتلبية احتياجات الاختبار المختلفة في مناسبات مختلفة. تأتي وظيفة OTDR قياسية مع طول موجة واحد وعازل طول موجي مدمج وفعال، والذي يمكنه إجراء اختبار بصري على الرابط، مع الحد الأدنى لمنطقة العمى للأحداث 1.5 متر والحد الأقصى لنطاق القياس 100 كيلومتر. يستخدم ZCOTDR-4200 لقياس الطول والفقدان وجودة الاتصال والمعلمات الأخرى للألياف الضوئية. يمكنه بسهولة اختبار نقطة التعطيل والانحناء ونقطة الفقدان في وصلة الألياف الضوئية. إنه مناسب لصيانة الخط واختبار الإصلاح في حالات الطوارئ من قبل موظفي التركيب والصيانة. |
||||||||||||||||||||
| ميزات المنتج | ||||||||||||||||||||
| • شاشة لمس سعوية مقاس 4.3 بوصة، شاشة واضحة، تحكم سلس | |
|||||||||||||||||||
| • اختبار مباشر (يدعم 1550 نانومتر اختبارًا مباشرًا عند 1490/1577 نانومتر) | ||||||||||||||||||||
| • يدعم XGPON OPM قياس الطاقة بدقة في وقت واحد عند 1490/1577 نانومتر | ||||||||||||||||||||
| • OTDR مدمج، وخريطة الأحداث، و XGPON OPM، و VFL، و LS، وتسلسل RJ45 ووظائف أخرى | ||||||||||||||||||||
| • منطقة العمى للأحداث ≤1.5 متر، والمدى الديناميكي الأقصى ≥26 ديسيبل | ||||||||||||||||||||
| • دعم تسلسل RJ45 وتتبعه | ||||||||||||||||||||
| • اتصال Bluetooth، ودعم التحكم اللاسلكي في تطبيق الهاتف المحمول ومشاركة البيانات | ||||||||||||||||||||
| المواصفات الفنية | ||||||||||||||||||||
| OTDR | ||||||||||||||||||||
| النوع | G.652 SM | |||||||||||||||||||
| الموديل | ZCOTDR-4200F1 | ZCOTDR-4200D | ZCOTDR-4200F2 | ZCOTDR-4200F3 | ||||||||||||||||
| الطول الموجي | 1550 نانومتر±20 نانومتر | 1310/1550 نانومتر | 1625 نانومتر±20 نانومتر | 1650 نانومتر±20 نانومتر | ||||||||||||||||
| المدى الديناميكي | 24 ديسيبل | 26 ديسيبل | 24 ديسيبل | 24 ديسيبل | 24 ديسيبل | |||||||||||||||
| منطقة العمى للأحداث | 1.5 متر | |||||||||||||||||||
| منطقة العمى ATT | 8 أمتار | |||||||||||||||||||
| نطاق الاختبار | 100 متر/300 متر/500 متر/1.25 كيلومتر/2.5 كيلومتر/5 كيلومتر/10 كيلومتر/20 كيلومتر/40 كيلومتر/80 كيلومتر/100 كيلومتر | |||||||||||||||||||
| عرض النبضة | 5 نانوثانية/10 نانوثانية/20 نانوثانية/30 نانوثانية/50 نانوثانية/80 نانوثانية/100 نانوثانية/200 نانوثانية/300 نانوثانية/500 نانوثانية/800 نانوثانية/1μs/2μs/3μs/5μs/8μs/10μs/20μs | |||||||||||||||||||
| دقة المدى | ±(1 متر+فاصل العينة+0.005％×مسافة الاختبار) | |||||||||||||||||||
| الخطية | ±0.05 ديسيبل/ديسيبل | |||||||||||||||||||
| الحد الأقصى لنقاط العينة | ≥20000 | |||||||||||||||||||
| الحد الأقصى لدقة العينة | ≤0.03 متر | |||||||||||||||||||
| دقة الفقد | 0.01 ديسيبل | |||||||||||||||||||
| عتبة الفقد | 0.20 ديسيبل | |||||||||||||||||||
| OTDR | ||||||||||||||||||||
| دقة النطاق | 0.01 متر | |||||||||||||||||||
| معامل الانكسار | 1.00000~2.00000 | |||||||||||||||||||
| تنسيق الملف | تنسيق ملف SOR القياسي | |||||||||||||||||||
| تحليل الفقد | طريقة 4 نقاط / طريقة 5 نقاط | |||||||||||||||||||
| مستوى سلامة الليزر | الفئة Ⅱ | |||||||||||||||||||
| الموصل | SC/PC | |||||||||||||||||||
| OPM | LS | |||||||||||||||||||
| نطاق الموجة | 800 نانومتر~1700 نانومتر | الطول الموجي | يتوافق مع OTDR | |||||||||||||||||
| معايرة الموجة | 850/1300/1310/1490/ 1550/1625/1650 نانومتر |
نوع الليزر | يتوافق مع واجهة OTDR | |||||||||||||||||
| نطاق الاختبار | -70~+10 ديسيبل مللي واط (اختياري)/ -50~+26 ديسيبل مللي واط (قياسي) -40~+26 ديسيبل مللي واط (XGPON OPM) |
الطاقة | ≥-5 ديسيبل مللي واط | |||||||||||||||||
| الدقة | 0.01 ديسيبل | الاستقرار | CW، ±0.5 ديسيبل/15 دقيقة (بعد 15 دقيقة من التسخين المسبق) |
|||||||||||||||||
| عدم اليقين | ±5% | الموصل | SC/PC | |||||||||||||||||
| الموصل | Universal FC/SC/ST | الوضع | CW/270 هرتز/330 هرتز/1 كيلو هرتز/2 كيلو هرتز | |||||||||||||||||
| VFL | تتبع كابل RJ45 | |||||||||||||||||||
| الطول الموجي | 650 نانومتر±20 نانومتر | مسافة الاختبار | ≤300 متر | |||||||||||||||||
| طاقة الإخراج | ≥10 مللي واط | تتبع كابل RJ45 | ||||||||||||||||||
| الوضع | CW/1 هرتز/2 هرتز | الوضع | التتبع الرقمي | |||||||||||||||||
| الموصل | Universal FC/SC/ST | المسافة | ≤300 متر | |||||||||||||||||
| التتبع عبر الإنترنت | دعم | |||||||||||||||||||
| أخرى | ||||||||||||||||||||
| العرض | شاشة LCD مقاس 4.3 بوصة 800×480 | |||||||||||||||||||
| مزود الطاقة | محول التيار المتردد/التيار المستمر: الإدخال: 100 فولت～240 فولت، 50/60 هرتز، 0.6 أمبير الإخراج: 5 فولت، 2 أمبير، بطارية ليثيوم: 3.7 فولت، 4000 مللي أمبير في الساعة |
|||||||||||||||||||
| تخزين البيانات | 8 جيجابايت | |||||||||||||||||||
| واجهة البيانات | USB من النوع C | |||||||||||||||||||
| درجة حرارة التشغيل | -10℃～+50℃ | |||||||||||||||||||
| درجة حرارة التخزين | -40℃～+70℃ | |||||||||||||||||||
| الرطوبة النسبية | 0～95％ بدون تكثف | |||||||||||||||||||
| الوزن | ≤400 جرام (شامل البطارية) | |||||||||||||||||||
| الحجم | 144 ملم×86 ملم×33 ملم | |||||||||||||||||||
| التكوين القياسي: OTDR، خريطة الأحداث، OPM، L S، VFL، متتبع كابل RJ45 (بما في ذلك متتبع الكابل)، تسلسل كابل RJ45، مصباح يدوي ملاحظة: القدرة على الاختبار عند 1550 نانومتر مع البث المباشر: يمكنه اختبار الألياف بإشارة 1310/1490/1577 نانومتر (الطاقة ≤+5 ديسيبل مللي واط) القدرة على الاختبار عند 1610 نانومتر مع البث المباشر: يمكنه اختبار الألياف بإشارة 1310/1490/1550 نانومتر (الطاقة ≤0 ديسيبل مللي واط) القدرة على الاختبار عند 1625 نانومتر مع البث المباشر: يمكنه اختبار الألياف بإشارة 1310/1490/1550/1577 نانومتر (الطاقة ≤0 ديسيبل مللي واط) القدرة على الاختبار عند 1650 نانومتر مع البث المباشر: يمكنه اختبار الألياف بإشارة 1310/1490/1550/1577 نانومتر (الطاقة ≤+5 ديسيبل مللي واط) |
||||||||||||||||||||
| قائمة التكوين | ||||||||||||||||||||
| المضيف (شامل البطارية)، المحول، خط البيانات، متتبع الكابل، قرص مضغوط (برنامج التحليل/دليل المستخدم)، دليل المستخدم، شهادة التأهيل/بطاقة ضمان الخدمة، شهادة المعايرة، شرائح قطنية نظيفة، حقيبة ظهر للأداة. | ||||||||||||||||||||
