| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HELLOSIGNAL® OR OEM |
| الحد الأدنى لكمية: | 50PCS |
| تفاصيل التغليف: | 10 قطعة / كيس بلاستيك |
| وقت التسليم: | عادة بعد 25 يومًا من استلام الإيداع. |
| شروط الدفع: | T/T |
| القدرة على العرض: | لا يوجد حد |
| الوزن: | <1.2 كجم | الحجم: | 208mmx110mmx56mm |
|---|---|---|---|
| درجة حرارة العمل: | -10 ℃ ～ + 50 ℃ | درجة حرارة التخزين: | -40 درجة مئوية ~ + 70 درجة مئوية |
| عرض: | شاشة 5 بوصات ملونة LCD + لمسة | ||
| إبراز: | OTDR خفيفة الوزن,OTDR متعدد الوظائف,عدة وظائف بصرية tdr,Multi Functional OTDR,Multi Functional optical tdr |
||

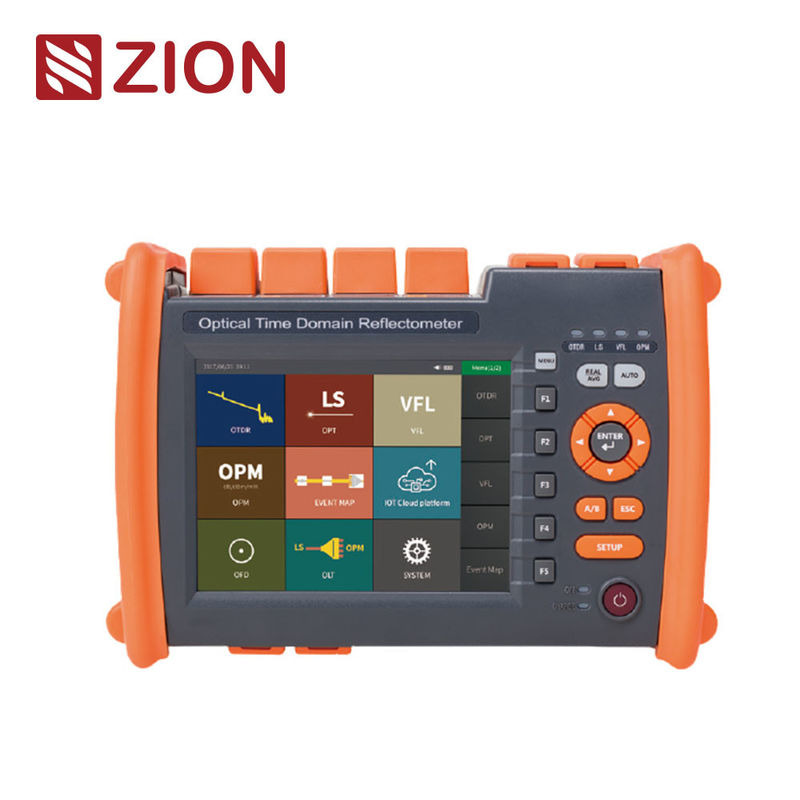

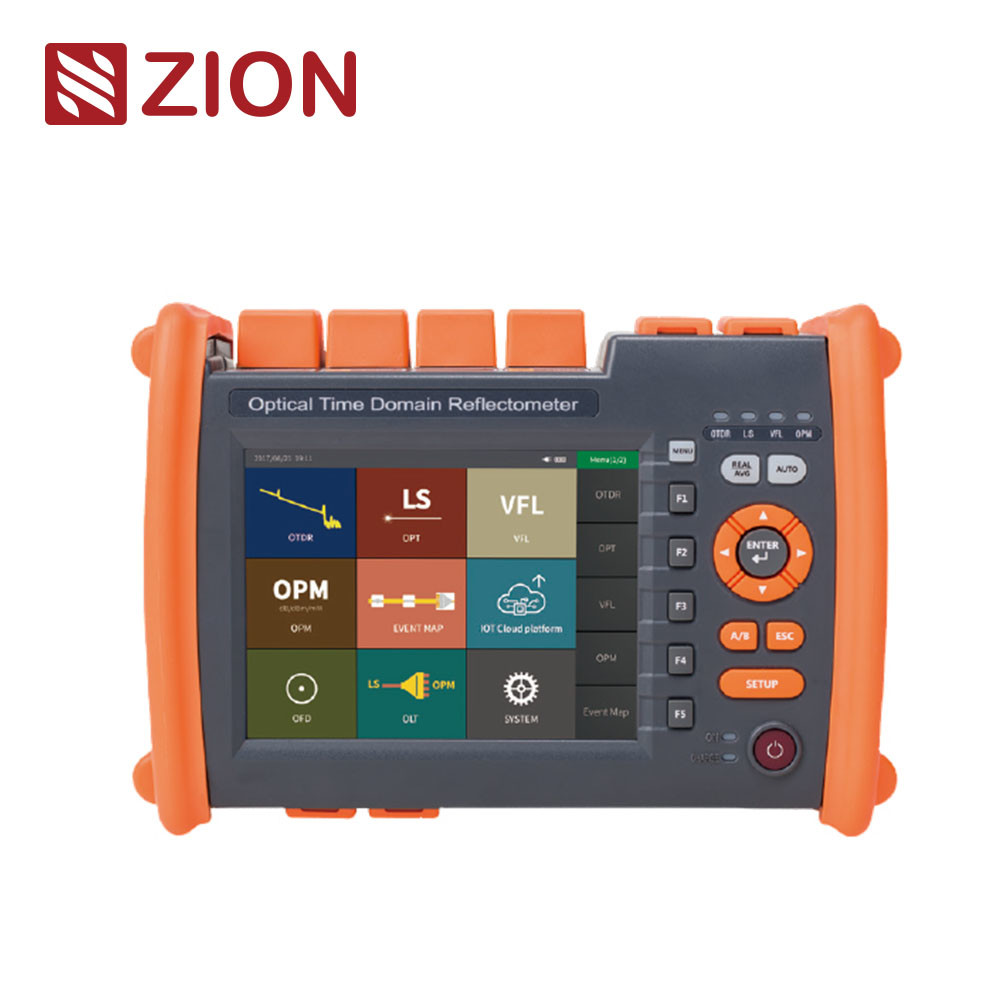

| يتبنى ZCOTDR-5600 متعدد الوظائف OTDR عاكس المجال الزمني البصري شاشة لمسة ملونة 5.6 بوصة وتشغيل مزدوج للمفاتيح واللمس. إنه يدمج OTDR وموقع الخطأ البصري وخريطة الحدث ،عداد الطاقة البصرية, مصدر الضوء ، وظائف متعددة لمساعدة العملاء على حل الاختبار الميداني والصيانة بكفاءة ؛ إدارة الطاقة الذكية ، 20 ساعة من الاستعداد الطويل للغاية ،ضمان فعال لاختبار الميدان والصيانةيستخدم أساسا لقياس الطول، وفقدان، جودة الاتصال وغيرها من المعلمات من جميع أنواع الألياف الضوئية والكابلات. يمكن استخدامها على نطاق واسع في البناء الهندسي،اختبار صيانة الخط وإصلاح الطوارئ لنظام الاتصال لنظام الاتصال بالألياف الضوئية، البحث والإنتاج قياس كابل الألياف الضوئية. | ||||
| خصائص المنتج | ||||
| • 0.8m المنطقة العمياء الحدث، سهلة لاختبار 5m القفز | |
|||
| • الكشف عن الاختبار عبر الإنترنت ، إنذار تلقائي مع الضوء | ||||
| • وظيفة التشخيص التلقائي الفريدة لنتائج الاختبار | ||||
| • معالجة المجموعات من البيانات وطباعة نماذج التقارير | ||||
| • وضع تشغيل مزدوج مفتاح + شاشة لمسة | ||||
| • اختبار تلقائي زر واحد | ||||
| • تنسيق ملفات SOR الناتجية القياسية | ||||
| • اختبار متزامن لأطوال موجة متعددة | ||||
| • التسمية باللغتين الصينية والإنجليزية | ||||
| • درجة حرارة تشغيل واسعة للغاية | ||||
| المواصفات التقنية | ||||
| OTDR | ||||
| نوع الألياف | G.652 SM | |||
| طول الموجة | 1310nm±20nm/1550nm±20nm | |||
| النطاق الديناميكي | 32dB/30dB | |||
| المنطقة العمياء | 1.5m | |||
| منطقة عمياء | 6م | |||
| نطاق الاختبار | 500m/1km/2km/4km/8km/16km/32km/64km/128km/256km | |||
| عرض النبض | 5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns | |||
| دقة متوسطة | ± ((0.75m + فترة العينة + 0.005% x مسافة الاختبار) | |||
| دقة الخسارة | ± 0.05dB/dB | |||
| نقاط أخذ العينات | 16k ~ 256k | |||
| دقة العينة | 0.05m~16m | |||
| دقة الانعكاس | ± 3dB | |||
| تنسيق الملف | تنسيق ملف SOR القياسي | |||
| تحليل الخسائر | طريقة 4 نقاط / طريقة 5 نقاط | |||
| مستوى أمان الليزر | الفئة الثانية | |||
| OTDR | ||||
| تخزين البيانات | الداخلية:<3000 منحنى، الخارجية: 4G بت | |||
| المرفق | FC/UPC ((يمكن استبدالها SC,ST) | |||
| معدل التحديث | 3 هرتز ((نوع)) | |||
| واجهة البيانات | USB,Mini-USB,10M / 100M منفذ Ethernet | |||
| OPM | ||||
| نطاق طول الموجة | 800nm~1700nm | |||
| المرفق | عالميةFC/SC/ST | |||
| نطاق الاختبار | -50dBm~+26dBm | |||
| عدم اليقين | ± 5% | |||
| طول موجة المعايرة | 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm | |||
| LS | ||||
| طول الموجة | متوافق مع طول الموجة الخارجي OTDR | |||
| الطاقة الخارجة | ≥-5dBm | |||
| الاستقرار | CW,± 0.5dB/15min ((اختبار بعد 15 دقيقة من التسخين المسبق للبدء) | |||
| المرفق | FC/UPC ((يمكن استبدالها SC,ST) | |||
| VFL | ||||
| طول الموجة | 650nm士20nm | |||
| الطاقة الخارجة | ≥10mw | |||
| الوضع | CW/1Hz/2Hz | |||
| المرفق | FC/SC/ST | |||
| غيرها | ||||
| العرض | شاشة 5 بوصات ملونة LCD + لمسة | |||
| إمدادات الطاقة | محول AC/DCA:مدخل: 100V ~ 240V، 50/60Hz، 0.6Aمخرج: 12V ~ 19V، 1.5A، بطارية لي:7.4 فولت، 5200mAh | |||
| ساعات عمل البطارية | ≥10 ساعات | |||
| درجة حرارة العمل | -10°C~+50°C | |||
| درجة حرارة التخزين | -40°C~+70°C | |||
| الرطوبة النسبية | 0~95% غير مكثفة | |||
| الوزن | < 1.2 كجم | |||
| الحجم | 208ملم × 110ملم × 56ملم | |||
| وظائف المضيف: OTDR / O PM AVFL / LS / خريطة الأحداث / الكشف عن نهاية الألياف (كاشف شراء إضافي) / اختبار فقدان بصري | ||||
| قائمة التكوينات | ||||
| لا. | الاسم | كمية | ملاحظة | |
| 1 | المضيف | 1 | ||
| 2 | محول AC / DC | 1 | ||
| 3 | دليل المستخدم | 1 | ||
| 4 | القرص U (بما في ذلك برنامج التحليل/دليل المستخدم) | 1 | ||
| 5 | محول SC | 1 | ||
| 6 | قلم لمسة | 1 | ||
| 7 | شهادة المعايرة | 1 | ||
| 8 | شرائح القطن النظيفة | 10 | ||
| 9 | شهادة تأهيل / بطاقة ضمان خدمة ما بعد البيع | 1 | ||
| 10 | حقيبة ظهر (مع أحزمة) | 1 | ||
