| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HELLOSIGNAL® OR OEM |
| الحد الأدنى لكمية: | 50PCS |
| تفاصيل التغليف: | 10 قطعة / كيس بلاستيك |
| وقت التسليم: | عادة بعد 25 يومًا من استلام الإيداع. |
| شروط الدفع: | T/T |
| القدرة على العرض: | لا يوجد حد |
| الوزن: | <1.2 كجم | الحجم: | 227mmx160mmx70mm |
|---|---|---|---|
| درجة حرارة العمل: | -10 ℃ ～ + 50 ℃ | درجة حرارة التخزين: | -40 درجة مئوية ~ + 70 درجة مئوية |
| عرض: | 5.6 بوصة LCD+ شاشة تعمل باللمس | ||
| إبراز: | عداد انعكاس مدينة الزمن الضوئي المدمج otdr,عداد انعكاس المجال الزمني البصري خفيف الوزن otdr,OTDR متعدد الوظائف,Lightweight otdr optical time domain reflectometer,Multi Functional OTDR |
||

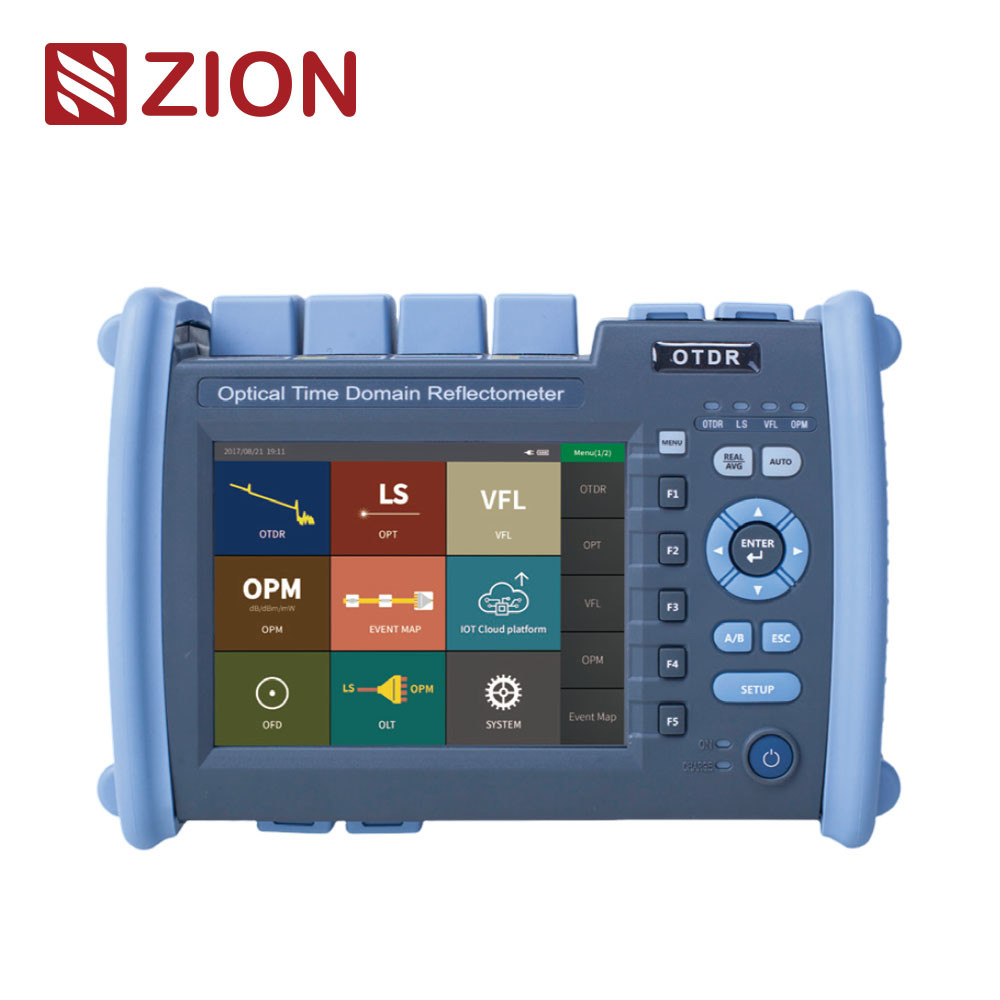

| يعتمد جهاز انعكاس المجال الزمني الضوئي متعدد الوظائف ZCOTDR-6000 شاشة ملونة مقاس 5.6 بوصة، وتشغيلاً مزدوجًا للأزرار واللمس. يدمج وظائف OTDR، وتحديد موقع العطل المرئي، وخريطة الأحداث، ومقياس الطاقة الضوئية، ومصدر الضوء، واختبار الفقدان البصري، واكتشاف الوجه النهائي البصري، والعديد من الوظائف لمساعدة العملاء على حل اختبار المجال والصيانة بكفاءة؛ إدارة الطاقة الذكية، 20 ساعة من الاستعداد الطويل للغاية، ضمان فعال لاختبار المجال والصيانة. يستخدم بشكل أساسي لقياس الطول والفقدان وجودة الاتصال والمعلمات الأخرى لجميع أنواع الألياف والكابلات الضوئية. يمكن استخدامه على نطاق واسع في البناء الهندسي والإصلاح الطارئ لنظام الاتصالات لنظام الاتصالات بالألياف الضوئية والبحث وقياس إنتاج كابل الألياف الضوئية. |
|||||||||||||||||
| ميزات المنتج | |||||||||||||||||
| • منطقة عمياء للأحداث 0.8 متر، سهولة اختبار وصلة العبور 5 أمتار | |
||||||||||||||||
| • الكشف عن الاختبار عبر الإنترنت، حماية APD النشطة | |||||||||||||||||
| • وظيفة التشخيص التلقائي الفريدة لنتائج الاختبار | |||||||||||||||||
| • المعالجة المجمعة للبيانات وطباعة نماذج التقارير | |||||||||||||||||
| • وضع التشغيل المزدوج للأزرار + شاشة اللمس | |||||||||||||||||
| • دعم اختبار SM/MM/SM+MM | |||||||||||||||||
| • تنسيق إخراج ملف SOR القياسي | |||||||||||||||||
| • اختبار متعدد الأطوال الموجية في وقت واحد | |||||||||||||||||
| • التسمية باللغتين الصينية والإنجليزية | |||||||||||||||||
| المواصفات الفنية | |||||||||||||||||
| ZCOTDR-6000 | |||||||||||||||||
| الموديل | S1 | S2 | S3 | S4 | T1 | T2 | T3 | T4 | T5 | T6 | F1 | M1 | SM1 | SM2 | |||
| النوع | SM | MM | SM/MM | ||||||||||||||
| الطول الموجي | 1310 نانومتر 1550 نانومتر |
1310 نانومتر 1490 نانومتر 1550 نانومتر |
1310 نانومتر 1550 نانومتر 1625 نانومتر |
1310 نانومتر 1550 نانومتر 1650 نانومتر |
1310 نانومتر 1490 نانومتر 1550 نانومتر 1625 نانومتر |
850 نانومتر 1300 نانومتر |
850 نانومتر 1300 نانومتر 1310 نانومتر 1550 نانومتر |
||||||||||
| المدى الديناميكي الأقصى (ديسيبل) | 35 33 |
38 36 |
42 40 |
45 43 |
32 30 30 |
37 35 35 |
32 30 30 |
37 35 35 |
32 30 30 |
37 35 35 |
37 35 35 33 |
26 28 |
26 28 35 33 |
26 28 37 35 |
|||
| المنطقة العمياء للأحداث | 1 متر | 0.8 متر | 1 متر | ||||||||||||||
| المنطقة العمياء ATT | 6 أمتار | ||||||||||||||||
| نطاق الاختبار | 500 متر / 1 كم / 2 كم / 4 كم / 8 كم / 16 كم / 32 كم / 64 كم / 128 كم / 256 كم | ||||||||||||||||
| عرض النبضة | 5 نانوثانية / 10 نانوثانية / 30 نانوثانية / 50 نانوثانية / 80 نانوثانية / 160 نانوثانية / 320 نانوثانية / 500 نانوثانية / 800 نانوثانية / 1000 نانوثانية / 3000 نانوثانية / 5000 نانوثانية / 8000 نانوثانية / 10000 نانوثانية / 20000 نانوثانية | ||||||||||||||||
| دقة المدى | ±؛ (0.75 متر + فاصل العينة + 0.005% × مسافة الاختبار) | ||||||||||||||||
| دقة الفقدان | ±؛ 0.05 ديسيبل/ديسيبل | ||||||||||||||||
| نقاط أخذ العينات | 16 ألف ~ 256 ألف | ||||||||||||||||
| دقة العينة | 0.05 متر - 16 متر | ||||||||||||||||
| OTDR | |||||||||||||||||
| دقة الانعكاس | ±؛ 3 ديسيبل | ||||||||||||||||
| تنسيق الملف | تنسيق ملف SOR القياسي | ||||||||||||||||
| تحليل الفقدان | طريقة 4 نقاط / طريقة 5 نقاط | ||||||||||||||||
| مستوى أمان الليزر | الفئة Ⅱ | ||||||||||||||||
| معدل التحديث | 3 هرتز (نموذجي) | ||||||||||||||||
| تخزين البيانات | التخزين الداخلي:<3000 منحنى؛ التخزين الخارجي: 4 جيجابايت | ||||||||||||||||
| الموصل | FC/UPc (قابلة للتبديل sc,sT) | ||||||||||||||||
| واجهة البيانات | USB، MinHUSB، منفذ إيثرنت 10M/100M | ||||||||||||||||
| OPM | |||||||||||||||||
| نطاق الطول الموجي | 800 نانومتر ~ 1700 نانومتر | ||||||||||||||||
| الموصل | FC/SC/ST عالمي | ||||||||||||||||
| نطاق الاختبار | -50 ديسيبل مللي واط ~ +26 ديسيبل مللي واط | ||||||||||||||||
| عدم اليقين | ±؛ 5% | ||||||||||||||||
| طول الموجة المعايرة | 850 نانومتر / 980 نانومتر / 1300 نانومتر / 1310 نانومتر / 1490 نانومتر / 1550 نانومتر / 1625 نانومتر / 1650 نانومتر | ||||||||||||||||
| LS | |||||||||||||||||
| الطول الموجي | يتوافق مع طول الموجة الناتج OTDR | ||||||||||||||||
| طاقة الإخراج | &ge؛ -5 ديسيبل مللي واط | ||||||||||||||||
| الاستقرار | CW، +0.5 ديسيبل/15 دقيقة (اختبار بعد 15 دقيقة من التسخين المسبق) | ||||||||||||||||
| الموصل | FC/UPC (قابلة للتبديل sC,ST) | ||||||||||||||||
| VFL | |||||||||||||||||
| الطول الموجي | 650 نانومتر士20 نانومتر | ||||||||||||||||
| طاقة الإخراج | &ge؛ 10 مللي واط | ||||||||||||||||
| الوضع | CW/1 هرتز/2 هرتز | ||||||||||||||||
| الموصل | FC/UPC (قابلة للتبديل sc,sT) | ||||||||||||||||
| يشير مؤشر اختبار الفقدان البصري إلى مصدر الضوء أعلاه ومؤشر مقياس الطاقة الضوئية. | |||||||||||||||||
| أخرى | |||||||||||||||||
| العرض | شاشة LCD ملونة مقاس 5.6 بوصة + شاشة تعمل باللمس | ||||||||||||||||
| مزود الطاقة | محول التيار المتردد/التيار المستمر: الإدخال: 100 فولت ~ 240 فولت، 50/60 هرتز، 0.6 أمبير، الإخراج: 12 فولت-19 فولت، 1.5 أمبير، بطارية ليثيوم: 7.4 فولت، 5200 مللي أمبير في الساعة | ||||||||||||||||
| درجة حرارة التشغيل | -10 درجة مئوية ~ +50 درجة مئوية | ||||||||||||||||
| درجة حرارة التخزين | -40 درجة مئوية ~ +70 درجة مئوية | ||||||||||||||||
| الرطوبة النسبية | 0 ~ 95%، غير متكثف | ||||||||||||||||
| الوزن | <1.2 كجم | ||||||||||||||||
| الحجم | 227 مم × 160 مم × 70 مم | ||||||||||||||||
| وظائف المضيف: OTDR/OPM/VFL/LS/خريطة الأحداث/كشف نهاية الألياف (جهاز كشف شراء إضافي) / اختبار الفقدان البصري | |||||||||||||||||
| قائمة التكوين | |||||||||||||||||
| رقم. | الاسم | الكمية | ملاحظة | ||||||||||||||
| 1 | المضيف | 1 | |||||||||||||||
| 2 | محول التيار المتردد/التيار المستمر | 1 | |||||||||||||||
| 3 | دليل المستخدم | 1 | |||||||||||||||
| 4 | قرص U (بما في ذلك برنامج التحليل/دليل المستخدم) | 1 | |||||||||||||||
| 5 | محول SC | 1 | |||||||||||||||
| 6 | قلم لمس | 1 | |||||||||||||||
| 7 | شهادة المعايرة | 1 | |||||||||||||||
| 8 | شرائح قطنية نظيفة | 10 | |||||||||||||||
| 9 | شهادة التأهيل/بطاقة ضمان خدمة ما بعد البيع | 1 | |||||||||||||||
| 10 | حقيبة ظهر (مع أحزمة) | 1 | |||||||||||||||
