| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HELLOSIGNAL® OR OEM |
| الحد الأدنى لكمية: | 50PCS |
| تفاصيل التغليف: | 10 قطعة / كيس بلاستيك |
| وقت التسليم: | عادة بعد 25 يومًا من استلام الإيداع. |
| شروط الدفع: | T/T |
| القدرة على العرض: | لا يوجد حد |
| الوزن: | <1.2 كجم | الحجم: | 215mmx160mmx50mm |
|---|---|---|---|
| درجة حرارة العمل: | -10 ℃ ～ + 50 ℃ | درجة حرارة التخزين: | -40 درجة مئوية ~ + 70 درجة مئوية |
| عرض: | 7 بوصة LCD+ Touch ScreenResolution: 800 × 480 | ||
| إبراز: | حجم صغير OTDR,عداد انعكاسات بصري OTDR,OTDR ذات الأداء الكبير,OTDR optical reflectometer,Big Performance OTDR |
||

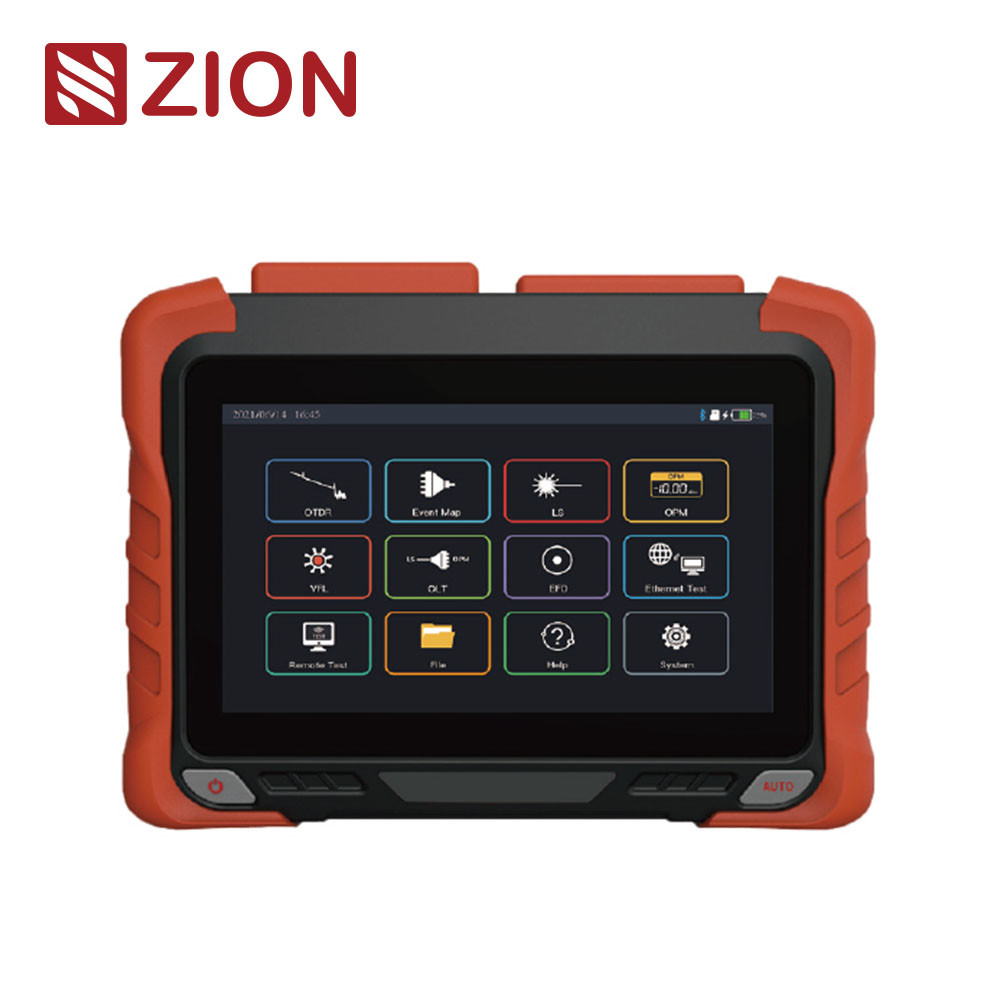

| تعتمد سلسلة ZCOTDR-6200 OTDR شاشة لمس سعوية مقاس 7 بوصات، والتي تدمج 9 وحدات. مع تصميم ممتاز للأجهزة والبرامج الذكية، تكون دقة اختبار الألياف القصيرة والاختبار التلقائي أعلى. . وهي مجهزة باختبار إيثرنت غني (Ping /PPOE، إلخ)، ودعم التحكم في التطبيق. تُستخدم سلسلة ZCOTDR-6200 لاختبار طول الألياف الضوئية وفقدانها وجودة الاتصال، وتُستخدم في الإنشاءات الهندسية واختبار صيانة الوصلات، وتُستخدم بشكل أساسي في شبكات الخطوط الرئيسية الحضرية وشبكات العمود الفقري وشبكات المناطق الحضرية. |
|||||||||||||||||||
| ميزات المنتج | |||||||||||||||||||
| • منطقة ميتة للحدث 0.5 متر | |
||||||||||||||||||
| • الكشف عبر الإنترنت، حماية نشطة فعالة لـ APD | |||||||||||||||||||
| • دعم بروتوكول الشحن السريع وبنك الطاقة | |||||||||||||||||||
| • اختبار إيثرنت، ودعم اختبار إيثرنت عن بعد | |||||||||||||||||||
| • دعم اختبار SM/MM/SM+MM | |||||||||||||||||||
| • اختبار شبكة PON عبر الإنترنت | |||||||||||||||||||
| • أقصى نطاق ديناميكي 45 ديسيبل | |||||||||||||||||||
| • تشغيل لاسلكي لتطبيق الهاتف المحمول | |||||||||||||||||||
| • دمج OTDR/VFL/LS/OPM/Event Map/End Detection /اختبار الفقدان البصري/اختبار إيثرنت/الاختبار عن بعد/إدارة الملفات |
|||||||||||||||||||
| المواصفات الفنية | |||||||||||||||||||
| ZCOTDR-6200 | |||||||||||||||||||
| الموديل | S0 | S1 | S2 | S3 | S4 | T1 | T2 | T3 | T4 | T5 | T6 | F1 F2 | M1 | SM1 | SM2 | ||||
| النوع | SM | MM | SM/MM | ||||||||||||||||
| الطول الموجي | 1310 نانومتر 1550 نانومتر |
1310 نانومتر 1490 نانومتر 1550 نانومتر |
1310 نانومتر 1550 نانومتر 1625 نانومتر |
1310 نانومتر 1550 نانومتر 1650 نانومتر |
1310 نانومتر 1490 نانومتر 1550 نانومتر 1625 نانومتر |
850 نانومتر 1300 نانومتر |
850 نانومتر 1300 نانومتر 1310 نانومتر 1550 نانومتر |
||||||||||||
| أقصى نطاق ديناميكي (ديسيبل) | 32 30 |
35 33 |
38 36 |
42 40 |
45 43 |
32 30 30 |
37 35 35 |
32 30 30 |
37 35 35 |
32 30 30 |
37 35 35 |
37 35 35 33 |
26 28 |
26 28 35 33 |
26 28 37 35 |
||||
| المنطقة الميتة للحدث | 0.8 متر | 0.5 متر | 0.8 متر | 0.5 متر | 0.8 متر | 0.5 متر | 0.8 متر | 0.5 متر | 0.5 متر | 1 متر | |||||||||
| المنطقة الميتة لـ ATT | 4 أمتار | 3.5 متر | 4 أمتار | 3.5 متر | 4 أمتار | 3.5 متر | 4 أمتار | 3.5 متر | 3.5 متر | 6 أمتار | |||||||||
| نطاق الاختبار | 100 متر/500 متر/1.25 كم/2.5 كم/5 كم/10 كم/20 كم/40 كم/80 كم/125 كم/260 كم/420 كم | ||||||||||||||||||
| عرض النبضة | 3 نانوثانية/5 نانوثانية/10 نانوثانية/20 نانوثانية/30 نانوثانية/50 نانوثانية/80 نانوثانية/100 نانوثانية/200 نانوثانية/300 نانوثانية/500 نانوثانية/800 نانوثانية/1 ميكروثانية/2 ميكروثانية/3 ميكروثانية/5 ميكروثانية/8 ميكروثانية/10 ميكروثانية/20 ميكروثانية | ||||||||||||||||||
| دقة المدى | ±(0.75 متر + فاصل العينة + 00025%x مسافة الاختبار) | ||||||||||||||||||
| دقة الفقدان | 0.03 ديسيبل/ديسيبل | ||||||||||||||||||
| نقاط أخذ العينات | ≥256k | ||||||||||||||||||
| دقة العينة | 0.015 متر-16 متر | ||||||||||||||||||
| OTDR | |||||||||||||||||||
| دقة الانعكاس | ±2 ديسيبل | ||||||||||||||||||
| تنسيق الملف | تنسيق ملف SOR القياسي | ||||||||||||||||||
| تحليل الفقدان | طريقة 4 نقاط/طريقة 5 نقاط | ||||||||||||||||||
| مستوى أمان الليزر | الفئة Ⅰ | ||||||||||||||||||
| معدل التحديث | 4 هرتز (نموذجي) | ||||||||||||||||||
| تخزين البيانات | التخزين الداخلي: 2 جيجابايت، 200000 منحنى؛ التخزين الخارجي: 64 جيجابايت | ||||||||||||||||||
| الموصل | FC/UPc (قابل للتبديل SC,ST) | ||||||||||||||||||
| واجهة البيانات | منفذ USB-A، من النوع C، RJ45 LAN 10/100 ميجابت/ثانية | ||||||||||||||||||
| OPM | |||||||||||||||||||
| نطاق الطول الموجي | 800 نانومتر~1700 نانومتر | ||||||||||||||||||
| الموصل | عالمي FC/SC/ST | ||||||||||||||||||
| نطاق الاختبار | -50 ديسيبل مللي واط~+26 ديسيبل مللي واط/-70 ديسيبل مللي واط~+6 ديسيبل مللي واط | ||||||||||||||||||
| عدم اليقين | ±5% | ||||||||||||||||||
| طول موجة المعايرة | 850 نانومتر/980 نانومتر/1300 نانومتر/1310 نانومتر/1490 نانومتر/1550 نانومتر/1625 نانومتر/1650 نانومتر | ||||||||||||||||||
| LS | |||||||||||||||||||
| نوع الليزر | FP-LD | ||||||||||||||||||
| الطول الموجي | يتوافق مع طول موجة إخراج OTDR | ||||||||||||||||||
| طاقة الإخراج | ≥-5 ديسيبل مللي واط (ألياف sM) | ||||||||||||||||||
| الوضع | CW/270 هرتز/1 كيلو هرتز/2 كيلو هرتز | ||||||||||||||||||
| الاستقرار | CW، 0.5 ديسيبل/15 دقيقة (اختبار بعد 15 دقيقة من التسخين المسبق) | ||||||||||||||||||
| الموصل | FC/UPC (قابل للتبديل SC,ST) | ||||||||||||||||||
| VFL | |||||||||||||||||||
| الطول الموجي | 650 نانومتر ± 20 نانومتر | ||||||||||||||||||
| طاقة الإخراج | ≥10 مللي واط | ||||||||||||||||||
| الوضع | CW/1 هرتز/2 هرتز | ||||||||||||||||||
| الموصل | FC/UPC (قابل للتبديل SC,ST) | ||||||||||||||||||
| يشير مؤشر اختبار الفقدان البصري إلى مؤشر مصدر الضوء ومقياس الطاقة الضوئية أعلاه. | |||||||||||||||||||
| أخرى | |||||||||||||||||||
| العرض | شاشة LCD ملونة مقاس 7 بوصات + شاشة لمس الدقة: 800 × 480 | ||||||||||||||||||
| مزود الطاقة | محول من النوع C: الإدخال: 100 فولت ~ 240 فولت، 50/60 هرتز، الإخراج: 5 فولت/3 أمبير، 9 فولت/2 أمبير، 12 فولت/1.5 أمبير بطارية ليثيوم: 3.7 فولت، 10400 مللي أمبير في الساعة | ||||||||||||||||||
| درجة حرارة التشغيل | -10 درجة مئوية ~ +50 درجة مئوية | ||||||||||||||||||
| درجة حرارة التخزين | -40 درجة مئوية ~ +70 درجة مئوية | ||||||||||||||||||
| الرطوبة النسبية | 0~95%، غير مكثف | ||||||||||||||||||
| الوزن | <1.2 كجم | ||||||||||||||||||
| الحجم | 215 مم × 160 مم × 50 مم | ||||||||||||||||||
| وظائف المضيف: OTDR/VFL/LS/OPM/Event M ap/End Detection/Optical Loss Test/Ethernet test/Remote test/file management | |||||||||||||||||||
| قائمة التكوين | |||||||||||||||||||
| رقم. | الاسم | الكمية | ملاحظة | ||||||||||||||||
| 1 | المضيف | 1 | |||||||||||||||||
| 2 | محول التيار المتردد/التيار المستمر | 1 | |||||||||||||||||
| 3 | قرص U (يحتوي على برنامج التحليل/دليل المستخدم) | 1 | |||||||||||||||||
| 4 | خط البيانات | 1 | |||||||||||||||||
| 5 | محول OTDR SC | 1 | |||||||||||||||||
| 6 | محول OPM SC | 1 | |||||||||||||||||
| 7 | دليل المستخدم | 1 | |||||||||||||||||
| 8 | شهادة المعايرة | 1 | |||||||||||||||||
| 9 | شهادة/بطاقة الضمان | 1 | |||||||||||||||||
| 10 | قطعة قطن نظيفة | 10 | |||||||||||||||||
| 11 | مقبض جلدي | 1 | |||||||||||||||||
| 12 | حقيبة ظهر خاصة للأداة | 1 | |||||||||||||||||
