| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HELLOSIGNAL® OR OEM |
| الحد الأدنى لكمية: | 50PCS |
| تفاصيل التغليف: | 10 قطعة / كيس بلاستيك |
| وقت التسليم: | عادة بعد 25 يومًا من استلام الإيداع. |
| شروط الدفع: | T/T |
| القدرة على العرض: | لا يوجد حد |
| الوزن: | <1.2 كجم | الحجم: | 215mmx160mmx50mm |
|---|---|---|---|
| درجة حرارة العمل: | -10 ℃ ～ + 50 ℃ | درجة حرارة التخزين: | -40 درجة مئوية ~ + 70 درجة مئوية |
| عرض: | 7 بوصة LCD+دقة شاشة اللمس: 800 × 480 | ||
| إبراز: | عداد انعكاسات OTDR للمجال الزمني,عداد انعكاس دقيق للمجال الزمني,عداد انعكاس المجال الزمني المهني,Accurate time domain reflectometer,Professional time domain reflectometer |
||

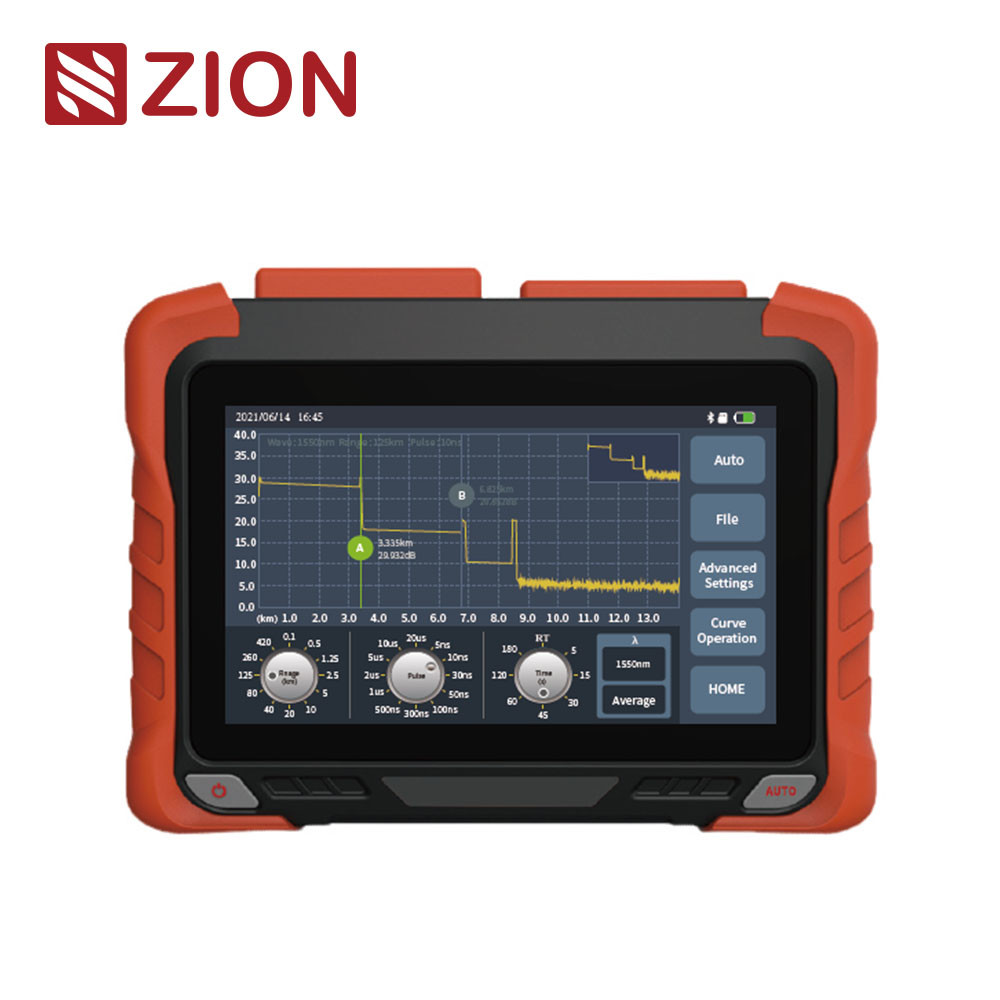

| يعتمد ZCOTDR-6200P PON مقياس انعكاس المجال الزمني الضوئي عالي الأداء شاشة لمس سعوية مقاس 7 بوصات، والتي تدمج 9 وحدات. مع تصميم أجهزة ذكي ممتاز، تكون دقة اختبار الألياف القصيرة والاختبار التلقائي أعلى. يمكنه اختبار مقسم 1:64. إنه مجهز باختبار إيثرنت غني (Ping /PPOE، إلخ)، ويدعم التحكم في التطبيق. تُستخدم سلسلة ZCOTDR-6200P لاختبار طول الألياف الضوئية وفقدانها وجودة الاتصال، وتُستخدم في بناء الهندسة واختبار صيانة الوصلات، وتُستخدم بشكل أساسي في شبكات الجذع الحضرية وشبكات الجذع العظمي وشبكات المناطق الحضرية. |
||||||||||||||
| ميزات المنتج | ||||||||||||||
| • منطقة ميتة للأحداث 0.5 متر | |
|||||||||||||
| • الكشف عبر الإنترنت، حماية نشطة فعالة لـ APD | ||||||||||||||
| • دعم بروتوكول الشحن السريع وبنك الطاقة | ||||||||||||||
| • اختبار إيثرنت، دعم اختبار إيثرنت عن بعد | ||||||||||||||
| • دعم اختبار SM/MM/SM+MM | ||||||||||||||
| • اختبار شبكة PON عبر الإنترنت | ||||||||||||||
| • أقصى نطاق ديناميكي 45 ديسيبل | ||||||||||||||
| • تشغيل لاسلكي لتطبيق الهاتف المحمول | ||||||||||||||
| • دمج OTDR/VFL/LS/OPM/خريطة الأحداث/الكشف عن النهاية /اختبار الفقدان البصري/اختبار إيثرنت/الاختبار عن بعد/إدارة الملفات |
||||||||||||||
| المواصفات الفنية | ||||||||||||||
| ZCOTDR-6200P PON OTDR | ||||||||||||||
| الموديل | PD1 | PS1 | PS2 | PT1 | PT2 | PT3 | PT4 | |||||||
| الطول الموجي | 1310nm±20nm 1550nm±20nm |
1625nm±20nm (مصفى) |
1650nm±5nm (مصفى) |
1310nm/1550nm±20nm 1625nm±20nm (مصفى) |
1310/1550nm±20nm 1650±5nm (مصفى) |
|||||||||
| مرشح | / | ممر عالي>1595nm عزل>40dB (1270nm~1585nm) |
ممر نطاق 1650nm±7nm عزل>40dB (1650nm±10nm) |
ممر عالي>1595nm عزل>40dB (1270nm~1585nm) |
ممر نطاق 1650nm±7nm عزل>40dB (1650nm±10nm) |
|||||||||
| نوع الألياف | G.652 | |||||||||||||
| أقصى نطاق ديناميكي | 37/35dB | 38dB | 38dB | 38/36/36dB | 40/38/38dB | 42/40/40dB | 38/36/36dB | |||||||
| المنطقة الميتة للأحداث | 0.5 م | |||||||||||||
| المنطقة الميتة لـ ATT | 3.5 م | |||||||||||||
| المنطقة الميتة لـ PON | 30 م | |||||||||||||
| نطاق الاختبار | 100 م/500 م/1.25 كم/2.5 كم/5 كم/10 كم/20 كم/40 كم/80 كم/125 كم/260 كم/420 كم | |||||||||||||
| عرض النبضة | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us | |||||||||||||
| دقة النطاق | ±(0.75 م+ فاصل العينة 40.005% x مسافة الاختبار) | |||||||||||||
| دقة الفقدان | ±0.03dB | |||||||||||||
| نقاط العينة | ≥256k | |||||||||||||
| PON OTDR | ||||||||||||||
| دقة العينة | 0.015 م-16 م | |||||||||||||
| دقة الانعكاس | ±2dB | |||||||||||||
| تنسيق الملف | تنسيق ملف SORStandard | |||||||||||||
| وضع قياس الفقدان | طريقة 4 نقاط / طريقة 5 نقاط | |||||||||||||
| مستوى أمان الليزر | الفئة Ⅱ | |||||||||||||
| معدل التحديث | 4 هرتز (نموذجي) | |||||||||||||
| تخزين البيانات | التخزين الداخلي: 2 جيجابايت، 200000 منحنى؛ التخزين الخارجي: 64 جيجابايت | |||||||||||||
| الموصل | FC/UPC (SC، ST قابلة للتبديل) | |||||||||||||
| واجهة البيانات | منفذ USBA، من النوع C، RJ45 LAN 10/100 ميجابت/ثانية | |||||||||||||
| OPM | ||||||||||||||
| نطاق الطول الموجي | 800nm~1700nm | |||||||||||||
| الموصل | وصلة عالمية FC/SC/ST | |||||||||||||
| نطاق الاختبار | -50dBm~+26dBm/-70dBm~+6dBm | |||||||||||||
| عدم اليقين | ±5% | |||||||||||||
| طول الموجة المعايرة | 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm | |||||||||||||
| LS | ||||||||||||||
| نوع الليزر | FP-LD | |||||||||||||
| الطول الموجي | يتوافق مع طول الموجة الناتج OTDR | |||||||||||||
| طاقة الإخراج | ≥-5dBm(ألياف sM) | |||||||||||||
| الوضع | CW/270Hz/1kHz/2kHz | |||||||||||||
| الاستقرار | CW، +0.5dB/15min (اختبار بعد 15 دقيقة من التسخين المسبق) | |||||||||||||
| الموصل | FC/UPC (SC، ST قابلة للتبديل) | |||||||||||||
| VFL | ||||||||||||||
| الطول الموجي | 650nm士20nm | |||||||||||||
| طاقة الإخراج | ≥10mW | |||||||||||||
| الوضع | CW/1Hz/2Hz | |||||||||||||
| الاستقرار | FC/UPC (SC، ST قابلة للتبديل) | |||||||||||||
| يشير مؤشر الفقدان البصري إلى مؤشر مصدر الضوء وعداد الطاقة الضوئية أعلاه | ||||||||||||||
| أخرى | ||||||||||||||
| العرض | شاشة LCD ملونة مقاس 7 بوصات + شاشة تعمل باللمس الدقة: 800×480 | |||||||||||||
| مزود الطاقة | محول من النوع c: الإدخال: 100 فولت ~ 240 فولت، 50/60 هرتز، الإخراج: 5 فولت/3 أمبير، 9 فولت/2 أمبير، 12 فولت/1.5 أمبير بطارية ليثيوم: 3.7 فولت، 10400 مللي أمبير في الساعة | |||||||||||||
| درجة حرارة التشغيل | -10 درجة مئوية ~ +50 درجة مئوية | |||||||||||||
| درجة حرارة التخزين | -40 درجة مئوية ~ +70 درجة مئوية | |||||||||||||
| الرطوبة النسبية | 0~95%، غير متكثف | |||||||||||||
| الوزن | <1.2 كجم | |||||||||||||
| الحجم | 215 مم × 160 مم × 50 مم | |||||||||||||
| وظائف المضيف: OTDR/VFL/LS/OPM/خريطة الأحداث/الكشف عن النهاية/اختبار الفقدان البصري/اختبار إيثرنت/الاختبار عن بعد/إدارة الملفات | ||||||||||||||
| قائمة التكوين | ||||||||||||||
| رقم. | الاسم | الكمية | ملاحظة | |||||||||||
| 1 | المضيف | 1 | ||||||||||||
| 2 | محول التيار المتردد/التيار المستمر | 1 | ||||||||||||
| 3 | قرص U (يحتوي على برنامج التحليل/دليل المستخدم) | 1 | ||||||||||||
| 4 | خط البيانات | 1 | ||||||||||||
| 5 | محول OTDR SC | 1 | ||||||||||||
| 6 | محول OPM SC | 1 | ||||||||||||
| 7 | دليل المستخدم | 1 | ||||||||||||
| 8 | شهادة المعايرة | 1 | ||||||||||||
| 9 | شهادة/بطاقة الضمان | 1 | ||||||||||||
| 10 | قطعة قطن نظيفة | 10 | ||||||||||||
| 11 | مقبض جلدي | 1 | ||||||||||||
| 12 | حقيبة ظهر خاصة للأداة | 1 | ||||||||||||
