| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HELLOSIGNAL® OR OEM |
| الحد الأدنى لكمية: | 50PCS |
| تفاصيل التغليف: | 10 قطعة / كيس بلاستيك |
| وقت التسليم: | عادة بعد 25 يومًا من استلام الإيداع. |
| شروط الدفع: | T/T |
| القدرة على العرض: | لا يوجد حد |
| الوزن: | <1.2 كجم | الحجم: | 227mmx160mmx70mm |
|---|---|---|---|
| درجة حرارة العمل: | -10 ℃ ～ + 50 ℃ | درجة حرارة التخزين: | -40 درجة مئوية ~ + 70 درجة مئوية |
| عرض: | شاشة لمس ملونة 7 بوصة ، دقة 1024 × 600 | ||
| إبراز: | عداد انعكاس المجال الزمني البصري otdr,عداد انعكاسات المجال الزمني البصري OTDR,OTDR عالي الأداء,optical time domain reflectometer OTDR,High performance OTDR |
||

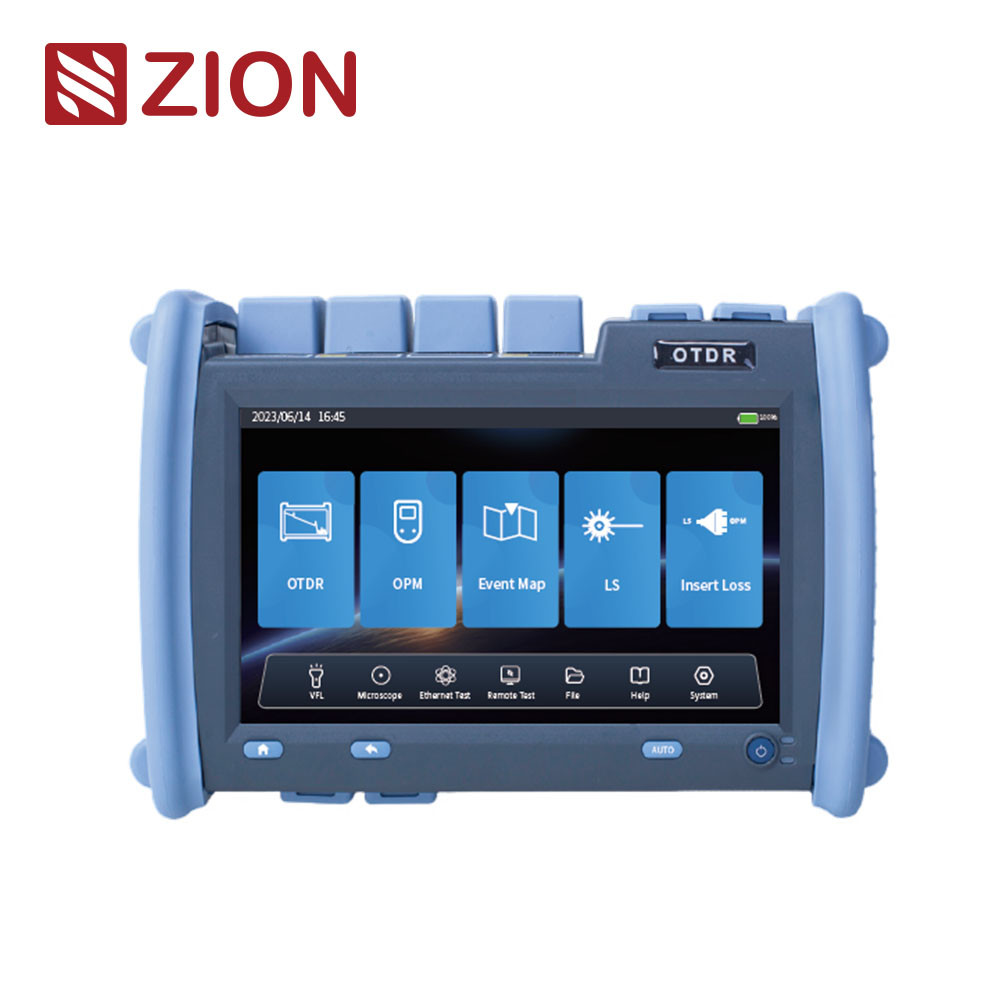

| تتبنى سلسلة ZCOTDR-6800 OTDR عالية الأداء شاشة ملونة 7 بوصات ، مما يجعل العملية أسهل.وهو يدمج وظائف متعددة الوظائف لمساعدة العملاء على حل اختبار مجال وصلة الاتصال والصيانة اللاحقة بشكل أكثر فعاليةالحد الأقصى للمدى الديناميكي هو 45dB. يمكن اختراقها من خلال فاصل الضوء لتحسين الأداء بشكل فعال في اختبار شبكة PON. تستخدم سلسلة ZCOTDR-6800 بشكل رئيسي لقياس الطول والخسارة وجودة الاتصال للألياف الضوئية والكابلات. يتم استخدامها على نطاق واسع في البناء الهندسي واختبار صيانة الخط ،إصلاح الطوارئ، تطوير وإنتاج قياس الألياف الضوئية والكابلات الضوئية. يتم استخدامه بشكل رئيسي في الخط الرئيسي الحضري وشبكة العمود الفقري وشبكة المنطقة الحضرية. |
||||||||||||||||||
| خصائص المنتج | ||||||||||||||||||
| • معالج رباعي النواة، نظام لينكس، التحكم السلس | |
|||||||||||||||||
| • المنطقة العمياء الحادثة هو 0.8m، الحد الأقصى النطاق الديناميكي هو 45dB | ||||||||||||||||||
| • سعة تخزين كبيرة ، تخزين داخلي > 12GB | ||||||||||||||||||
| • إنشاء تقرير اختبار وتشخيص في PDF بنقرة واحدة | ||||||||||||||||||
| • شاشة HD متعددة اللمسات السامية ، دقة 1024X600 | ||||||||||||||||||
| • اختبار تقسيم شبكة PON ، ما يصل إلى دعم 1/64 | ||||||||||||||||||
| • تنسيق ملفات SOR الناتجية القياسية | ||||||||||||||||||
| • اسم الملف يمكن أن يتم إخراجه باللغتين الصينية والإنجليزية | ||||||||||||||||||
| • دمج OTDR/VFL/LS/OPM/خريطة الأحداث/اختبار الخسارة /تحديد الوجه النهائي/اختبار جهاز الإيثيرنت عن بعد/شبكة |
||||||||||||||||||
| المواصفات التقنية | ||||||||||||||||||
| ZCOTDR-6800 OTDR | ||||||||||||||||||
| النموذج | S1 | S2 | D0 | D1 | D2 | D3 | D4 | T1 | T2 | T3 | T4 | F1 | M1 | SM1 | ||||
| النوع | (SM) | م م م | SM/MM | |||||||||||||||
| طول الموجة | 1650nm | 1310nm 1550nm |
1310nm 1490nm 1550nm |
1310nm 1550nm 1625nm |
1310nm /1550nm /1650nm |
1310nm 1490nm 1550nm 1625nm |
850nm 1300nm |
850nm 1300nm 1310nm 1550nm |
||||||||||
| النطاق الديناميكي القصوى ((dB) | 33 | 38 | 32 30 |
35 33 |
38 36 |
42 40 |
45 43 |
38 36 36 |
32 30 30 |
42 40 40 |
42 40 40 |
37 35 35 35 |
26 28 |
26 28 35 33 |
||||
| المنطقة العمياء | 1 متر | 0.8م | 0.8م | 1 متر | 0.8م | 1 متر | 1 متر | 1 متر | ||||||||||
| منطقة عمياء | 5 م | 4م | 4م | 5 م | 4م | 4م | 5 م | 5 م | ||||||||||
| نطاق الاختبار | 100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km | |||||||||||||||||
| عرض النبض | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us | |||||||||||||||||
| دقة متوسطة | ± ((0.75m + فترة العينة + 0.005% x مسافة الاختبار) | |||||||||||||||||
| دقة الخسارة | ± 0.01dB/dB | |||||||||||||||||
| أقصى نقاط العينة | ≥256k | |||||||||||||||||
| دقة العينة | 0.05m-4m | |||||||||||||||||
| OTDR | ||||||||||||||||||
| دقة الانعكاس | 0.03dB/dB | |||||||||||||||||
| تنسيق الملف | تنسيق ملف SOR القياسي | |||||||||||||||||
| تحليل الخسائر | طريقة 4 نقاط / طريقة 5 نقاط | |||||||||||||||||
| مستوى أمان الليزر | الفئة الثانية | |||||||||||||||||
| معدل التحديث | 3 هرتز (نوع) | |||||||||||||||||
| تخزين البيانات | ≥12 جيجابايت | |||||||||||||||||
| المرفق | FC/UPc ((SC،ST قابل للتبادل) | |||||||||||||||||
| OPM | ||||||||||||||||||
| نطاق طول الموجة | 800nm~1700nm | |||||||||||||||||
| المرفق | الـ FC/SC/ST العالمية | |||||||||||||||||
| نطاق الاختبار | -50dBm~+26dBm/-70dBm~+10dBm | |||||||||||||||||
| عدم اليقين | ± 5% | |||||||||||||||||
| طول موجة المعايرة | 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm | |||||||||||||||||
| LS | ||||||||||||||||||
| طول الموجة | متوافق مع طول الموجة الخارجي OTDR | |||||||||||||||||
| الطاقة الخارجة | ≥-5dBm | |||||||||||||||||
| الاستقرار | CW، +0.5dB/15min (اختبار بعد 15 دقيقة من التسخين المسبق) | |||||||||||||||||
| المرفق | FC/UPC ((يمكن استبدالها SC,ST) | |||||||||||||||||
| VFL | ||||||||||||||||||
| طول الموجة | 650nm士20nm | |||||||||||||||||
| الطاقة الخارجة | ≥10 م.واط | |||||||||||||||||
| الوضع | CW/1Hz/2Hz | |||||||||||||||||
| المرفق | FC/UPC ((يمكن استبدالها SC,ST) | |||||||||||||||||
| يشير مؤشر Optical LossTest إلى مصدر الضوء المذكور أعلاه ومؤشر مقياس الطاقة البصرية. | ||||||||||||||||||
| غيرها | ||||||||||||||||||
| العرض | شاشة لمسة ملونة 7 بوصات، دقة 1024×600 | |||||||||||||||||
| إمدادات الطاقة | محول AC/DC: مدخل: 100V ~ 240V، 50/60Hz،0.6A، Qutput: 12V-19v، 15A، بطارية الليثيوم: 7.4v، 5200mAh | |||||||||||||||||
| درجة حرارة العمل | -10°C~+50°C | |||||||||||||||||
| درجة حرارة التخزين | 40°C~+70°C | |||||||||||||||||
| الرطوبة النسبية | 0~95%, غير مكثفة | |||||||||||||||||
| الوزن | < 1.2 كجم | |||||||||||||||||
| الحجم | 227ملم × 160ملم × 70ملم | |||||||||||||||||
| واجهة البيانات | منفذ USB-Ax2، Type-C، RJ45 LAN 100/1000Mbit/s | |||||||||||||||||
| تبديد الطاقة | < 6W | |||||||||||||||||
| وظائف المضيف: OTDR/OPM/FL/LS/Event Map/Fiber End Detection/Optical Loss Test/Ethemet Remote/Network test: اختبار الخسائر البصرية / اختبار الشبكة | ||||||||||||||||||
| قائمة التكوينات | ||||||||||||||||||
| لا. | الاسم | كمية | ملاحظة | |||||||||||||||
| 1 | المضيف | 1 | ||||||||||||||||
| 2 | محول AC / DC | 1 | ||||||||||||||||
| 3 | القرص U ((يحتوي على برنامج تحليل / دليل المستخدم) | 1 | ||||||||||||||||
| 4 | خط البيانات | 1 | ||||||||||||||||
| 5 | محول OTDR SC | 1 | ||||||||||||||||
| 6 | محول OPM SC | 1 | ||||||||||||||||
| 7 | دليل المستخدم | 1 | ||||||||||||||||
| 8 | شهادة المعايرة | 10 | ||||||||||||||||
| 9 | شهادة/ بطاقة الضمان | 1 | ||||||||||||||||
| 10 | قطعة قطنية نظيفة | 1 | ||||||||||||||||
| 11 | مقبض من الجلد | 1 | ||||||||||||||||
| 12 | حقيبة ظهر خاصة للأدوات | 1 | ||||||||||||||||
