| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Zion communication OR OEM |
| إصدار الشهادات: | ISO, CE, RoHS, UL |
| رقم الموديل: | خزانة رف الشبكة |
| الحد الأدنى لكمية: | 1000 قطعة |
| تفاصيل التغليف: | 1 جهاز كمبيوتر / كيس بلاستيكي ، جهاز كمبيوتر شخصى / كرتون |
| وقت التسليم: | عادة 10 أيام عمل |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | 30000 قطعة / شهر |
| نموذج: | خزانة رف الشبكة | بناد: | صهيون للاتصالات |
|---|---|---|---|
| لون: | أسود، رمادي | قدرة التحميل: | 60 كجم |
| إبراز: | خزانة شبكة حافة خفيفة التحمل,رف خادم مسطح النقل,خزانة مركز بيانات بسعة تحميل ثابتة 300 كجم,Flat-pack transport Server Rack,300 kg static load capacity Data Center Cabinet |
||

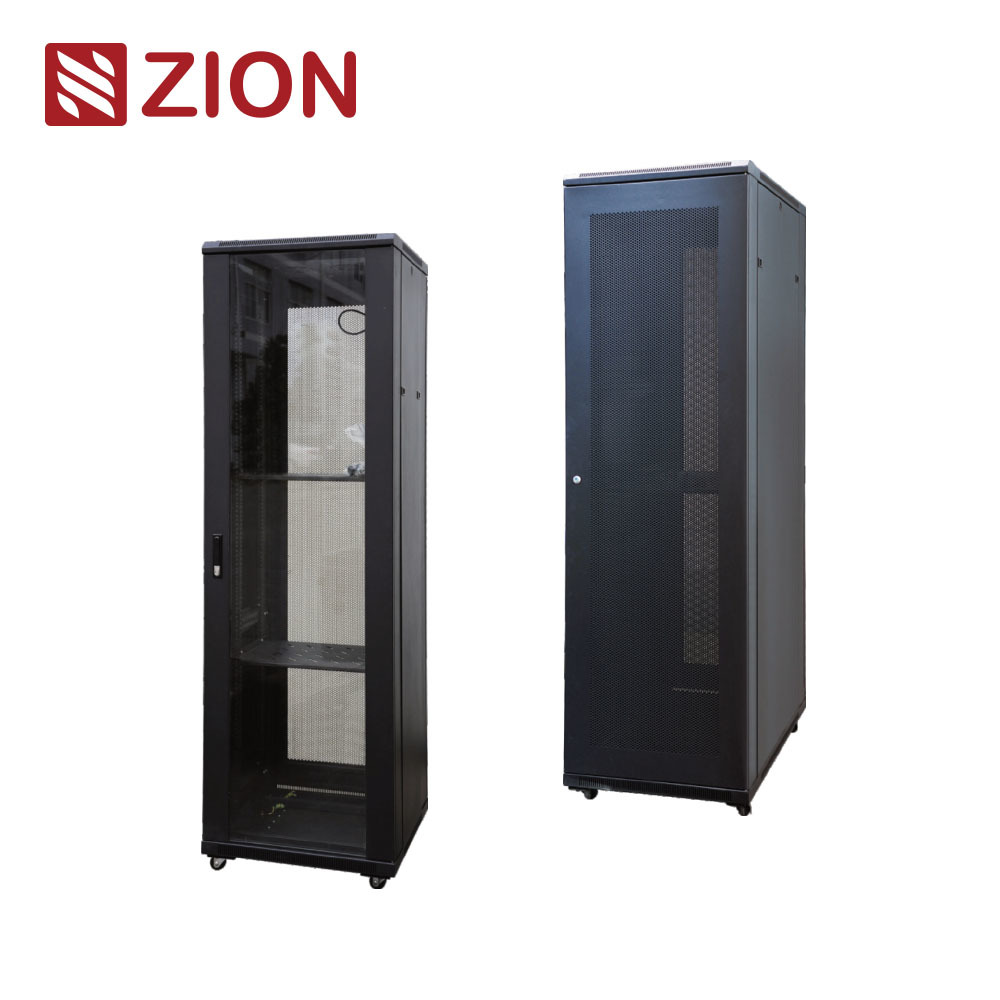

تم وضع خزانة الشبكة الواقفة من سلسلة ZE كخزانة طرفية خفيفة الوزن بتصميم هيكلي بسيط ودقيق. توفر حلاً موثوقًا لتغليف معدات الشبكات والاتصالات والأمن واتصالات البيانات حيث يكون التركيب العملي والتكلفة المتحكم بها أكثر أهمية من البناء الثقيل الزائد.
قيمتها واضحة: استقرار الإطار الملحوم، وهيكل تركيب مرن، واستعداد أساسي لإدارة الكابلات، وكفاءة نقل مسطحة. بالنسبة للمواقع الموزعة والتوزيعات الطرفية، غالبًا ما يكون هذا التوازن أكثر أهمية من شراء فئة خزانة أكبر مما يحتاجه المشروع فعليًا.
تم تصميم سلسلة ZE حول سهولة التوزيع، وسهولة الصيانة، والاستخدام الطرفي الأخف وزنًا. تدعم ميزاتها الرئيسية المشاريع التي تحتاج إلى تركيب موثوق به دون تكلفة ووزن حاوية من فئة الخوادم الكاملة.
| الميزة | نقطة التصميم | القيمة الهندسية |
|---|---|---|
| تصميم هيكلي دقيق | هيكل إطار ملحوم | يوفر دعمًا أساسيًا مستقرًا لتركيب المعدات الطرفية |
| نقل مسطح | الشحن غير المجمع يقلل الحجم إلى حوالي 40% | يساعد في تقليل تكاليف الشحن والتخزين في مشاريع الطرح |
| باب زجاجي مقسى أمامي | يفتح بزاوية تزيد عن 180 درجة | يحسن الرؤية وسهولة الوصول للصيانة الأمامية |
| ألواح قابلة للإزالة | لوحة جانبية وباب خلفي بمزلاج | يجعل الوصول للخدمة أسرع لفرق الميدان |
| أقدام وعجلات | أقدام قابلة للتعديل للاستقرار، وعجلات للتنقل | يدعم حركة الخزانة وتحديد موضعها النهائي |
| جاهزية إدارة الكابلات | مدخل علوي ومدخل سفلي قابل للتعديل للكابلات | يحسن نظافة التركيب في المواقع الطرفية |
| رفوف تركيب قابلة للتعديل | ملفات على شكل حرف S تتحرك للأمام والخلف | تناسب مجموعات أعمق للمعدات |
| متوافق مع الملحقات | يدعم ملحقات الرف القياسية | يحافظ على قابلية استخدام الخزانة بمرور الوقت للترقيات الشائعة |
بالنسبة للمهندسين والمشترين، فإن أهم العتبات هنا هي سمك المواد، وقدرة التحميل الثابت، والامتثال للمعايير، وما إذا كان مستوى البناء يتطابق مع الموقع المقصود. تقع سلسلة ZE بوضوح أسفل الخزانات الأثقل، وهو أمر مفيد عندما تريد حاوية أخف وأكثر اقتصادية.
| البند | المواصفات | معنى الاختيار |
|---|---|---|
| مادة الإطار | فولاذ مدلفن على البارد عالي الجودة SPCC | مادة أساسية مناسبة لبناء حاويات خفيفة الوزن |
| سمك ملف التركيب | 2.0 مم | مفيد لموثوقية التركيب حتى في منصة خزانة أخف |
| سمك الإطار وزاوية التركيب | 1.2 مم | يشير إلى أن الخزانة موجهة للاستخدام الأخف وزنًا مقارنة بمنصات فئة الخوادم |
| سمك حدود الباب الأمامي | 1.2 مم | يدعم قوة الباب الأساسية وسهولة الخدمة |
| سمك الأجزاء الأخرى | 0.8 مم | يساعد في خفض وزن الخزانة وتكلفتها |
| معالجة السطح | إزالة الشحوم ← تخليل ← فسفتة ← طلاء مسحوق كهروستاتيكي | يحسن اتساق التشطيب ومقاومة التآكل |
| قدرة التحميل الثابت | تصل إلى 300 كجم | عتبة قرار رئيسية للاستخدام الطرفي خفيف الوزن |
| مستوى الحماية | IP20 | مناسب للبيئات الداخلية المتحكم بها |
| الامتثال للمعايير | ANSI/EIA RS-310-D، IEC 60297-2، DIN 41491 الجزء 1 والجزء 7، GB/T 3047.2-92 | يدعم التوافق مع معدات الرفوف العالمية مقاس 19 بوصة |
سلسلة ZE مناسبة بشكل أفضل للتوزيعات الطرفية والموزعة حيث تكون حمولة المعدات معتدلة وتكون بساطة التركيب مهمة. إنها مناسبة بشكل عملي لغرف الفروع، ومواقع الاتصالات الطرفية، وعقد الأمن، وخزانات الاتصالات الأصغر.
| التطبيق | الحاجة النموذجية | تركيز الخزانة الموصى به |
|---|---|---|
| مواقع الشبكات الطرفية | سكن منظم مدمج مع صيانة سهلة الوصول | استخدم عمقًا عمليًا وتخطيطًا بسيطًا لدخول الكابلات |
| غرف الاتصالات | دعم موثوق لمعدات الاتصالات المختلطة | إعطاء الأولوية لتعديل الرف وسهولة الوصول للباب |
| أنظمة الأمن | تركيب معدات بسيط ومنظم | التركيز على الوصول إلى الألواح والحمل القابل للإدارة |
| عقد اتصالات البيانات | توافق قياسي مقاس 19 بوصة مع بناء خفيف الوزن | اختر ارتفاع U الصحيح والعمق للمساحة الاحتياطية المستقبلية |
| توزيعات الفروع / الموزعة | طرح اقتصادي وكفاءة نقل | استفد من التسليم المسطح |
السؤال الرئيسي للاختيار ليس ما إذا كانت ZE أرخص من خزانة أثقل. السؤال الحقيقي هو ما إذا كان مشروعك يحتاج حقًا إلى هامش هيكلي أكبر مما توفره ZE. بالنسبة للعديد من المواقع الطرفية، الإجابة هي لا.
| إذا كان مشروعك يبدو كالتالي | الاهتمام الرئيسي | خيار أفضل | لماذا |
|---|---|---|---|
| موقع فرعي أو طرفي بحمولة معدات معتدلة | نشر فعال من حيث التكلفة | خزانة طرفية خفيفة الوزن من سلسلة ZE | يتناسب مع الحمل المعتدل واحتياجات الطرح العملية |
| الحاجة إلى شحن أقل وتسليم موزع أسهل | اللوجستيات | نموذج النقل المسطح | يقلل حجم الشحن بشكل كبير |
| الحاجة إلى وصول أمامي متكرر وفحص مرئي للمعدات | سهولة الصيانة | باب زجاجي مقسى أمامي بفتحة 180 درجة | يحسن سهولة الوصول والرؤية للفحص |
| أعماق أجهزة مختلطة في خزانة واحدة | مرونة التركيب | رفوف تركيب قابلة للتعديل على شكل حرف S | ملاءمة أفضل لأعماق المعدات المتنوعة |
| خوادم ثقيلة، بطاريات كثيفة، أو معدات ذات كتلة عالية | هامش الحمل | تحقق من منصة خزانة أثقل بدلاً من ذلك | 300 كجم من الحمل الثابت يحدد الحد الأقصى للاستخدام لـ ZE |
| الحاجة إلى طراز واسع وتوسيع الكابلات المستقبلي | تخطيط المساحة | اختر عائلات بعرض 800 مم ونماذج أعمق | يحسن مرونة التركيب والسعة الاحتياطية |
تقدم سلسلة ZE مجموعات واسعة من العرض والعمق والارتفاع من 18U إلى 47U. عمليًا، يجب أن يتبع الاختيار ثلاثة فحوصات: مساحة U المطلوبة، وعمق المعدات، وما إذا كان عرض 600 مم أو 800 مم يوفر الراحة المناسبة للتركيب.
| نطاق U | أمثلة على عرض 600 مم | أمثلة على عرض 800 مم | الاستخدام النموذجي |
|---|---|---|---|
| 18U / 22U | ZE6618 / ZE6818 / ZE6918 / ZE6018؛ ZE6622 / ZE6822 / ZE6922 / ZE6022 | ZE8618 / ZE8818 / ZE8918 / ZE8018؛ ZE8622 / ZE8822 / ZE8922 / ZE8022 | مواقع طرفية مدمجة ومتوسطة |
| 27U / 32U | ZE6627 / ZE6827 / ZE6927 / ZE6027؛ ZE6632 / ZE6832 / ZE6932 / ZE6032 | ZE8627 / ZE8827 / ZE8927 / ZE8027؛ ZE8632 / ZE8832 / ZE8932 / ZE8032 | غرف فروع واتصالات نموذجية |
| 37U / 42U | ZE6637 / ZE6837 / ZE6937 / ZE6037؛ ZE6642 / ZE6842 / ZE6042 / ZE6242 | ZE8637 / ZE8837 / ZE8937 / ZE8037؛ ZE8642 / ZE8842 / ZE8042 / ZE8242 | عقد طرفية أكبر وخزانات اتصالات |
| 45U / 47U | ZE6645 / ZE6845 / ZE6045 / ZE6245؛ ZE6647 / ZE6847 / ZE6047 / ZE6247 | ZE8645 / ZE8845 / ZE8045 / ZE8245؛ ZE8647 / ZE8847 / ZE8047 / ZE8247 | خزانات طويلة حيث لا يزال الهيكل خفيف الوزن مقبولاً |
تتمحور منصة ZE بشكل أساسي حول النشر الطرفي الفعال من حيث التكلفة. هذا يجعلها جذابة، ولكن فقط عندما يتطابق الهيكل خفيف الوزن مع حمولة المعدات الفعلية ونمط الصيانة للموقع.
| منطقة التقييم | المخاطر في حالة التطبيق الخاطئ | ميزة خزانة ZE | التأثير العملي |
|---|---|---|---|
| تكلفة المشروع | الإنفاق الزائد على فئات الخزانات الأثقل | موقع اقتصادي خفيف الوزن | ملاءمة أفضل للتوزيعات الموزعة الحساسة للتكلفة |
| اللوجستيات | حجم نقل مرتفع واحتكاك في الطرح | التسليم المسطح يقلل حجم الشحن | يحسن كفاءة الشحن لمشاريع المواقع المتعددة |
| سهولة الوصول للصيانة | خدمة بطيئة ووصول أمامي/خلفي غير مريح | فتحة باب أمامية بزاوية 180 درجة وألواح قابلة للإزالة | وصول ميداني أسرع لفرق التركيب والخدمة |
| توجيه الكابلات | تخطيط دخول كابلات فوضوي أو غير فعال | مدخل علوي ومدخل سفلي قابل للتعديل | تركيب أنظف في البيئات الطرفية |
| هامش الحمل | استخدام ZE بما يتجاوز كتلة المعدات المقصودة | حد واضح للحمل الثابت البالغ 300 كجم | يساعد في تحديد متى يجب الانتقال إلى منصة أثقل |
| مرونة دورة الحياة | عدم توافق الملحقات بمرور الوقت | توافق ملحقات الرف القياسية | يحافظ على قابلية استخدام المنصة مع تغير المتطلبات بشكل معتدل |
خزانة الشبكة الواقفة من سلسلة ZE هي حاوية خفيفة الوزن وعملية للتوزيعات الطرفية والموزعة. إطارها الملحوم، وهيكل التركيب القابل للتعديل، وسهولة الوصول الأمامي الزجاجي، ومرونة دخول الكابلات، ونموذج لوجستيات الهيكل الأقل يجعلها مفيدة حيث تكون حمولة المعدات المعتدلة والطرح الفعال هي الأولوية.
للاختيار الأسرع، قم بتأكيد ستة عناصر قبل الطلب: ارتفاع U المطلوب، وعرض الخزانة، وعمق الخزانة، والوزن الإجمالي للمعدات، واتجاه دخول الكابلات، وتفضيل التسليم. سيخبرك ذلك بسرعة ما إذا كانت ZE مناسبة أم أن المشروع يحتاج إلى سلسلة خزانات أثقل.
