| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Zion communication OR OEM |
| إصدار الشهادات: | ISO, CE, RoHS, UL |
| رقم الموديل: | خزانة رف الشبكة |
| الحد الأدنى لكمية: | 1000 قطعة |
| تفاصيل التغليف: | 1 جهاز كمبيوتر / كيس بلاستيكي ، جهاز كمبيوتر شخصى / كرتون |
| وقت التسليم: | عادة 10 أيام عمل |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | 30000 قطعة / شهر |
| نموذج: | خزانة رف الشبكة | بناد: | صهيون للاتصالات |
|---|---|---|---|
| لون: | أسود، رمادي | قدرة التحميل: | 60 كجم |
| إبراز: | حجرة الحائط 60 كيلوغرام,خزانة رف شبكة بهيكل إطار فولاذي,حاوية 19 بوصة بباب أمامي من الزجاج المقسى,Steel Frame Structure Network Rack Cabinet,Tempered Glass Front Door 19-inch Enclosure |
||

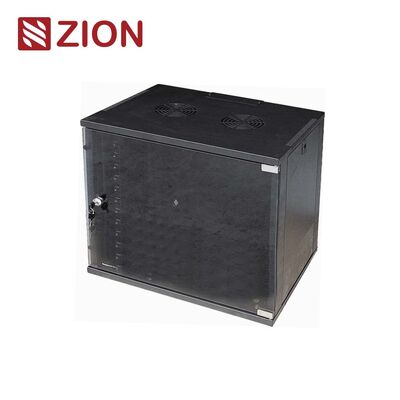

المربع الحائطية ZM-C القطاع الواحد هو عبارة عن علبة صغيرة 19 بوصة مصممة للشبكات الصغيرة والاتصالات،ويتطلب استخدام معدات خفيفة موثوقة.
إضافة عرض الجبهة للمنتج، صورة ملف التثبيت الداخلي، مشهد المشروع المثبت، أو عرض الصيانة مفتوح الباب هنا.
مناسبة لإظهار التثبيت ، ومراجعة عامة للمصنع ، وشرح توجيه الكابلات ، أو عرض تحديث التهوية.
يتم وضع خزانة الحائط ZM-C ذات القسم الواحد كحجرة مضغوطة بطول 19 بوصة لتثبيتات الشبكة الصغيرة والاتصالات والأمن.وهي مصممة للتوزيعات الخفيفة الواجب الداخلي حيث أن الخزانة الوقوف على الأرض ستكون كبيرة الحجم، ولكن حماية المعدات، التوجيه المنظم، والوصول المسيطر عليها لا تزال ضرورية.
إن هيكل الإطار الصلب، ونظام التثبيت القابل للتعديل، وتصميم إدارة الكابلات يجعله مناسبًا للتطبيقات العملية على جانب الحافة. بالنسبة لفرق المشروع، فإن القيمة الرئيسية ليست فقط الحجم المدمج.,ولكن أيضا التوازن بين سهولة التثبيت، الوصول إلى الصيانة، وتوافق المعدات.
يجب اختيار الخزانة الجدارية الصحيحة حسب ظروف النشر الفعلية، وليس فقط حجم وحدة الرف.وغالبا ما يحدد حرارة المعدات الحمل ما إذا كان المشروع يبقى سهلا للحفاظ على بعد التثبيت.
تم تصميم خزانة ZM-C لدعم عمليات التثبيت والخدمة الفعالة في البيئات الداخلية المدمجة.تركز هيكلها وخصائص التوجيه على قابلية استخدام المشروع الحقيقية بدلاً من التعقيد غير الضروري.
| السمة | معناها | فائدة المشروع |
|---|---|---|
| هيكل الإطار الصلب | خزانة ذات قسم واحد مع صناعة دقيقة | يحسن الصلابة وثقة التثبيت |
| 19′′ متوافق مع المعدات | مناسبة لأجهزة تكنولوجيا المعلومات والاتصالات القياسية | تبسيط تخطيط توافق المعدات |
| الباب الأمامي الزجاجي المشدّد | الهيكل المطاوئ مع فتحة تزيد عن 180 درجة | يسهل تركيبها وتفتيشها وصيانتها |
| ألواح جانبية مغلقة | سهولة التثبيت والصيانة | يساعد على تقليل صعوبة الخدمة الميدانية |
| دخول الكابل العلوي والسفلي | لوحة غطاء للتوجيه المنظم | يحسن من انضباط الكابلات و ترتيب التوجيه |
| سكة حديدية قابلة للتعديل | ملفات تعديل العمق على شكل حرف L | يدعم أكثر دقة معدات تناسب |
| لوحة أعلى جاهزة للمروحة | يدعم تحديث التهوية | مفيدة عند الحاجة إلى إدارة حرارية نشطة |
| البند | المواصفات |
|---|---|
| معيار الرف | 19 بوصة |
| مواد الإطار | الصلب المطاط البارد عالي الجودة SPCC |
| سمك الملف | 1.2 ملم |
| سمك الأجزاء الأخرى | 1.0 ملم |
| معالجة السطح | إزالة الدهون → التخمير → الفوسفاتية → الطلاء بالمسحوق |
| قدرة الحمل الثابت | ما يصل إلى 60 كجم |
| مستوى الحماية | IP20 |
| الباب الأمامي | الباب الأمامي الزجاجي المشدّد |
| فتح الباب | أكثر من 180 درجة |
| دخول الكابلات | دخول الكابل العلوي والسفلي مع لوحة الغطاء |
| التهوية | اللوحة العلوية جاهزة للمروحة |
| الامتثال للمعايير | ANSI/EIA RS-310-D، IEC 60297-2، DIN 41497 الجزء الأول، DIN 41494 الجزء السابع، GB/T 3047.2-92 |
| وضع التطبيق | توزيع معدات خفيفة للخدمة لشبكات داخلية وتصنيعات الاتصالات ومرافق الأمن |
يستخدم خزانة ZM-C الفولاذ المقوس باردا SPCC كمادة هيكلية رئيسية ويتجمع بين جسم الخزانة، واللوحات الجانبية،والبنية القفل في شكل مجاور للجدارتم تصميم هيكلها حول الوصول العملي ونشر خفيف المنظم بدلا من السعة الضخمة.
| عنصر الهيكل | الوصف | القيمة الهندسية |
|---|---|---|
| الغطاء | الغطاء العلوي مع منطقة جاهزة للمروحة | يدعم الترقية المنظمة للوصول العلوي وتحسين التهوية |
| مجلس الوزراء | الهيكل الرئيسي للمحفظة | يشكل الإطار المحمل المدمج |
| لوحة جانبية | لوحة الوصول الجانبية | تحسين سهولة التثبيت والصيانة |
| ملف التثبيت | هيكل سكة حديد قابلة للتعديل على شكل حرف L | يساعد على مطابقة عمق المعدات وموقعها |
| الباب الأمامي | باب زجاجي متشدد يفتح أكثر من 180 درجة | يدعم الفحص البصري وسهولة الوصول الأمامي |
| قفل | إغلاق الأمان الأساسي | يضيف إمكانية السيطرة على الوصول للمعدات المثبتة |
بالنسبة للخزانات الجدارية المدمجة، فإن جودة الهيكل هي الأكثر أهمية عندما يكون موقع العمل محدود.والسكك الحديدية القابلة للتعديل غالبا ما تقلل من العمل الميداني أكثر من مقارنة السماكة البسيطة وحدها.
يُعد ZM-C مناسبًا للمشاريع الداخلية حيث كثافة المعدات معتدلة، والمساحة محدودة، ويتعين وجود حجرة خاضعة للسيطرة من أجل النظام التشغيلي وسهولة الصيانة.
| سيناريو التطبيق | لماذا يتناسب ZM-C | ما يجب التحقق منه قبل الموافقة |
|---|---|---|
| تثبيت شبكة صغيرة | علبة صغيرة مثبتة على الحائط تبلغ 19 بوصة للأجهزة القياسية | عمق الجهاز ، اتجاه الكابل ، دعم الجدار |
| نقطة حافة الاتصالات | يدعم نشر أجهزة الاتصالات الداخلية | مسار دخول الكابلات، المسموح بها في الخدمة، مساحة النمو |
| تركيبات الأمان | مناسبة لتركيزات المعدات المدمجة في مواقع داخلية محمية | الحمل الحراري، متطلبات القفل، وتكرار الصيانة |
| معدات الوصول إلى جانب الفرع | مفيد حيث أن خزانة الوقوف على الأرض ستكون مفرطة | الحاجة إلى رف، ترتيب الطاقة، التوسع في المستقبل |
| استخدام الخفيف في المناطق المغلقة | يوفر محفظة منظمة وعملية دون استخدام مساحة الأرض | جودة التثبيت، طريق الوصول، ملاءمة البيئة |
بالنسبة لمعظم فرق الهندسة والمشتريات، فإن أسرع خيار صحيح هو التحقق من طريقة التثبيت،والسلوك الحراري قبل قفل نموذج الخزانة.
| نقطة القرار | اختر ZM-C عندما | لا تختارها عندما | اتجاه بديل | التكلفة / المخاطر / تأثير الصيانة |
|---|---|---|---|---|
| نوع المنشأة | مطلوب حاوية 19 بوصة مثبتة على الحائط | يحتاج المشروع إلى القدرة على الوقوف أو توسيع الغرفة المركزية | استخدم خزانة واقفة على الأرض | استخدام الخزانات الجدارية بشكل صحيح يوفر البصمة وتكلفة المشروع |
| مستوى الحمل | تبقى المعدات ضمن نطاق الحمل الثابت البالغ 60 كجم | الموقع يحتاج إلى دعم معدات أثقل أو احتياطي هيكلي أكبر | حدد منصة خزانة ذات الحمل الأعلى | اختيار الحمولة الخاطئة يزيد من خطر السلامة والموثوقية |
| البيئة | الموقع في الداخل و IP20 مقبول | هناك حاجة إلى حماية خارجية أو أعلى من دخول | استخدام حلول الحماية العالية | الخيار الخاطئ للبيئة يزيد من خطر الصيانة والفشل |
| مطابقة العمق | مساحة التثبيت المعدلة تناسب عمق الجهاز الفعلي ومخصصات الكابل | جسم المعدات بالإضافة إلى الموصلات يتجاوز مساحة الخزانة المستخدمة | الانتقال إلى شكل خزانة أعمق أو مختلف | عدم تطابق العمق هو سبب شائع لتأخير التثبيت |
| السلوك الحراري | حرارة الحمل معتدلة والدعم جاهزة المروحة كافية | الأجهزة المغلقة تولد حرارة عالية مستمرة دون تخطيط حراري | اختيار حل أكبر أو أكثر توجها للتهوية | تجاهل الحرارة يقلل من عمر المعدات واستقرار التشغيل |
| نمط الوصول | الوصول الأمامي وخطة الخدمة الجانبية تتوافق مع خطة الصيانة | الموقع يحتاج إلى دخول عمل متكرر بشكل غير عادي من الخلف أو من الجانب العريض | استخدم خزانة مع مزيد من تصريح الخدمة | التصميم المناسب للوصول يقلل من العمل وإعادة العمل |
إذا كان المشروع داخليًا ، مثبتًا على الحائط ، خفيف الخدمة ، متطابقًا مع العمق ، ويمكن إدارته حراريًا ، فإن ZM-C عادة ما يكون مناسبًا بشكل قوي لتطبيقات الشبكات المدمجة والاتصالات والامن.
يعتمد اختيار ZM-C الصحيح على تفاصيل التنفيذ بدلاً من حجم العنوان وحده. في عمليات الشراء B2B ، تأتي المشاكل الأكثر شيوعًا من التقليل من عمق المعدات واتجاه دخول الكابل ،ومساحة الخدمة بعد التثبيت.
| عامل الاختيار | سؤال لنسأله | التوصية |
|---|---|---|
| سعة الرف | كم عدد الأجهزة والملحقات التي يجب تركيبها الآن ولاحقاً؟ | ترك مساحة احتياطية بدلا من تحديد حجم فقط إلى الحمل الحالي |
| عمق | ما هو عمق الجهاز الفعلي بما في ذلك الاتصالات ومساحة ثني الكابل؟ | التحقق من العمق القابل للاستخدام مع رسومات الجهاز الحقيقي إذا أمكن |
| توجيه الكابلات | هل الدخول من الأعلى، من الأسفل، أم كليهما؟ | تأكيد مسار التوجيه واستخدام لوحة الغطاء قبل التثبيت |
| التهوية | هل ستولد المعدات المغلقة حرارة كافية لتتطلب دعمًا فعالًا للمروحة؟ | تقييم خيار المروحة خلال مرحلة الاقتباس |
| وصول الخدمة | هل هناك مساحة كافية من الأمام والجانب للصيانة؟ | احتياطي مساحة العمل قبل تحديد الموقف النهائي للجدار |
| تنفيذ المشروع | هل هناك أي متطلبات مخصصة تؤثر على BOM النهائي؟ | تجميد التكوين الكامل للخزانة قبل جدولة الإنتاج |
تبدأ مع نوع التثبيت ، ثم تأكد من عمق الجهاز والحمل والتهوية ومساحة الخدمة. إذا كانت الأربعة مطابقة للموقع الفعلي ، يصبح قرار مجلس الوزراء أكثر أمانًا وأسهل في الصيانة في وقت لاحق.
تم تصميمه لشبكات داخلية صغيرة، والاتصالات، وتثبيتات الأمن التي تحتاج إلى حجرة صغيرة مثبتة على الجدار تبلغ 19 بوصة.
لا، مستوى الحماية المعلن هو IP20، لذلك هو مخصص للاستخدام في الداخل.
وهي مناسبة لأجهزة تكنولوجيا المعلومات والاتصالات القياسية التي تبلغ 19 بوصة ضمن حدود الحمل الخفيف والعمق.
تساعد سكة الحديد القابلة للتعديل ذات الشكل L على مطابقة عمق الجهاز الحقيقي وموقعها ، مما يقلل من خطر عدم تطابق التثبيت.
نعم، اللوحة العلوية جاهزة للمروحة مما يسهل تخطيط التهوية النشطة عند الحاجة
يجب أن تؤكد المشتريات عمق المعدات واتجاه دخول الكابلات وحالة الجدار، وحاجة التهوية والكمية، وما إذا كانت خطة الصيانة تناسب تخطيط الخزانة.
الخزانة الحائطية ذات القطاع الواحد ZM-C هي حل عملي وموثوق به للشبكات الداخلية المدمجة والاتصالات والأمن. تقع قوتها في هيكل الإطار الفولاذي،نظام تركيب قابل للتعديل، وتصميم مدخل الكابلات المنظمة، والوصول العملي للخدمة بدلا من التكبير الزائد غير الضروري.
للحصول على أفضل نتائج المشروع، قم بتقييمه من خلال ظروف التثبيت الحقيقية: عمق الجهاز، والبيئة الداخلية، ودعم الجدار، والحمل الحراري، وإمكانية الوصول إلى الصيانة.ZM-C يصبح خيار مغطى فعال من حيث التكلفة لنشر معدات خفيفة المنظمة.
