| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Zion communication OR OEM |
| إصدار الشهادات: | ISO, CE, RoHS, UL |
| رقم الموديل: | RG11 الكابل المحوري CMR |
| الحد الأدنى لكمية: | على بعد 30 كيلومترا |

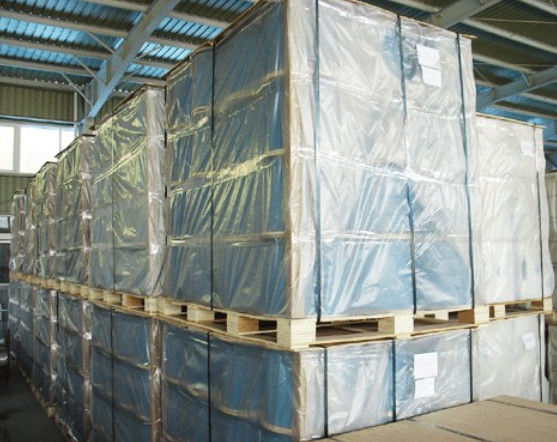

| تفاصيل التغليف: | 305m ، 1000ft ، بكرة خشبية ، الكرتون |
| وقت التسليم: | 25 يوم عمل |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | 3000 كم / شهر |
| موصل: | CCS | عازل: | رغوة البولي ايثيلين |
|---|---|---|---|
| الدرع 1: | الفويل | الدرع 2: | تجديل الألومنيوم |
| سترة: | CMR تصنيف PVC | لون: | أسود أو أبيض |
| طَرد: | 305 متر ، 1000 قدم ، بكرة خشبية ، كرتون | ||
| إبراز: | رباعية المحورية محمية الكابلات,rg6 رباعية محمية الكابلات المحورية |
||

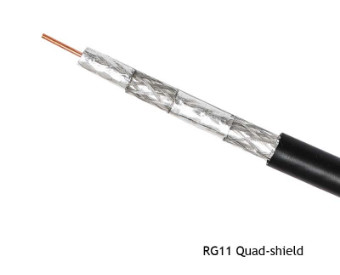

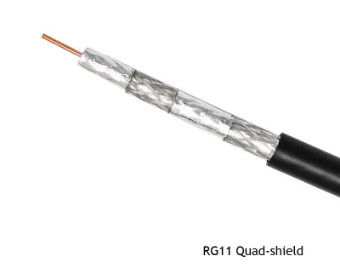

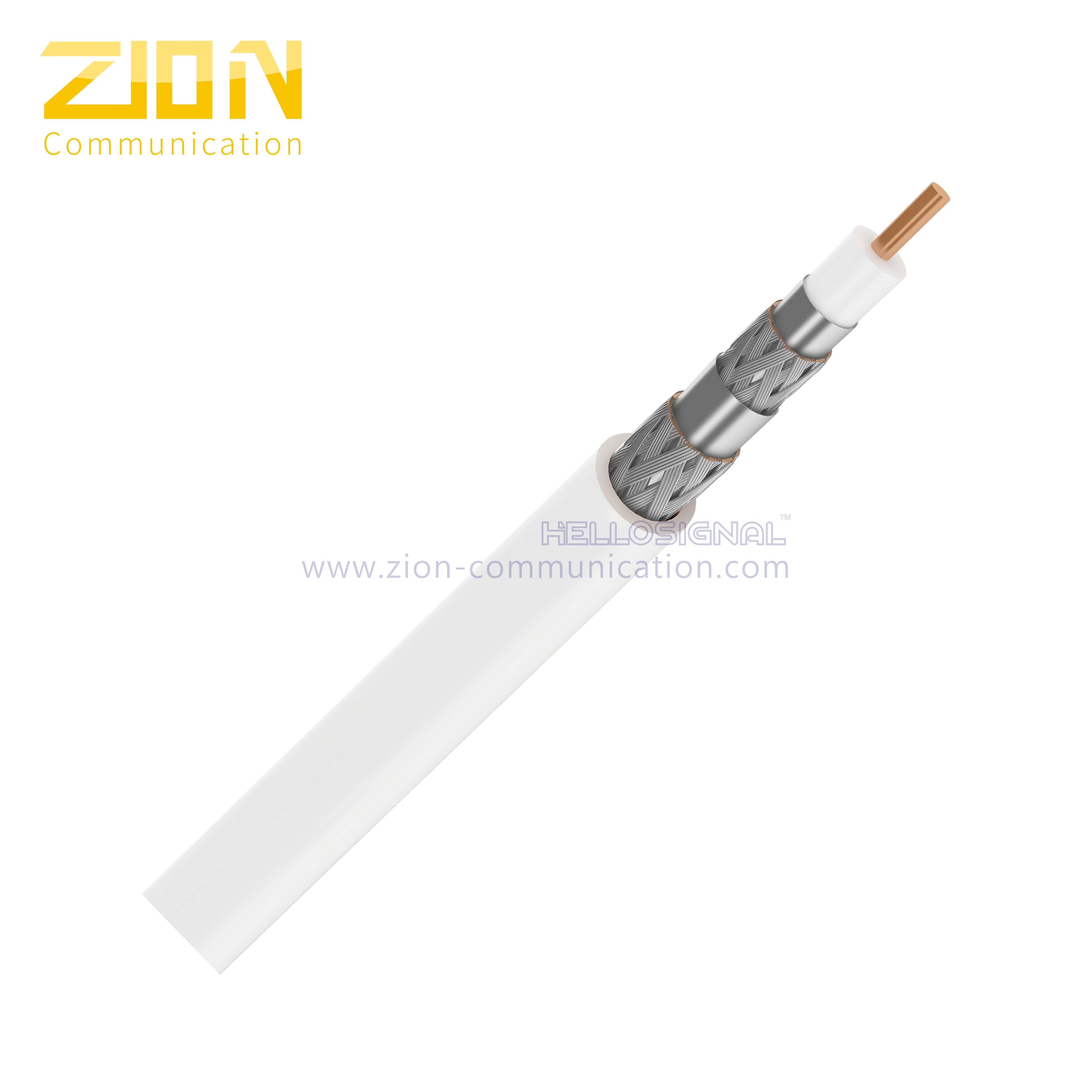

تم تصميم هذا الكابل المحوري RG11 رباعي الدرع من Zion Communication لتحقيق أداء فائق في أنظمة الكابلات الرقمية والأقمار الصناعية والهوائيات والاتصالات. يتميز بمقاومة مميزة تبلغ 75 أومًا ودرع شامل، ويوفر نقل إشارات الترددات اللاسلكية الموثوقة عبر تطبيقات مختلفة.
قم بزيارة كتالوج كابلات CATV المحورية الرسمية| مكون | تخصيص | مادة |
|---|---|---|
| موصل داخلي | 0.064"/1.63mm/14AWG | فولاذ مكسو بالنحاس |
| عازل | 0.280"/7.11mm | PE الرغوي |
| الدرع 1 | 0.287"/7.29mm | رقائق ألومنيوم مربوطة بالبولي بروبيلين |
| الدرع 2 | تغطية 60% | سلك جديلة الألومنيوم |
| الدرع 3 | غير مربوط | شريط رقائق الألومنيوم |
| الدرع 4 | تغطية 40% | سلك جديلة الألومنيوم |
| غلاف | 0.407"±0.006"/10.34±0.15mm | PVC CMR أو CMG (UL) |
| سمك الغلاف | 0.037"/0.94mm | |
| تطبيق | للاستخدام في أطوال تشغيل CATV الأطول | |
| معلمة | القيمة |
|---|---|
| مقاومة الموصل الداخلي | < 87 Ω/كم (< 26.53 Ω/1000 قدم) |
| السعة | 52 ±3 pF/m (15.85 ±1 pF/ft) |
| المقاومة | 75 ± 3 Ω |
| فقدان العائد (5-1000 ميجاهرتز) | > 22dB |
| سرعة الانتشار | 0.85 |
| اختبار الشرارة (VAC) | 4 |
| التردد (ميجاهرتز) | الحد الأقصى للتوهين (ديسيبل/100 قدم) | الحد الأقصى للتوهين (ديسيبل/100 متر) |
|---|---|---|
| 5 | 0.38 | 1.25 |
| 55 | 0.96 | 3.15 |
| 83 | 1.18 | 3.87 |
| 187 | 1.75 | 5.74 |
| 211 | 1.90 | 6.23 |
| 250 | 2.05 | 6.72 |
| 300 | 2.25 | 7.38 |
| 350 | 2.42 | 7.94 |
| 400 | 2.60 | 8.53 |
| 450 | 2.75 | 9.02 |
| 500 | 2.90 | 9.51 |
| 550 | 3.04 | 9.97 |
| 600 | 3.18 | 10.43 |
| 750 | 3.65 | 11.97 |
| 865 | 3.98 | 13.05 |
| 1000 | 4.35 | 14.27 |
| الخاصية | القيمة |
|---|---|
| نصف قطر انحناء الكابل | 10 أضعاف قطر الكابل |
| نطاق درجة حرارة التشغيل (PVC) | -20 إلى 75 ℃ |
| أبعاد الكابل | 0.41"±0.006"/10.39±0.15 mm |
