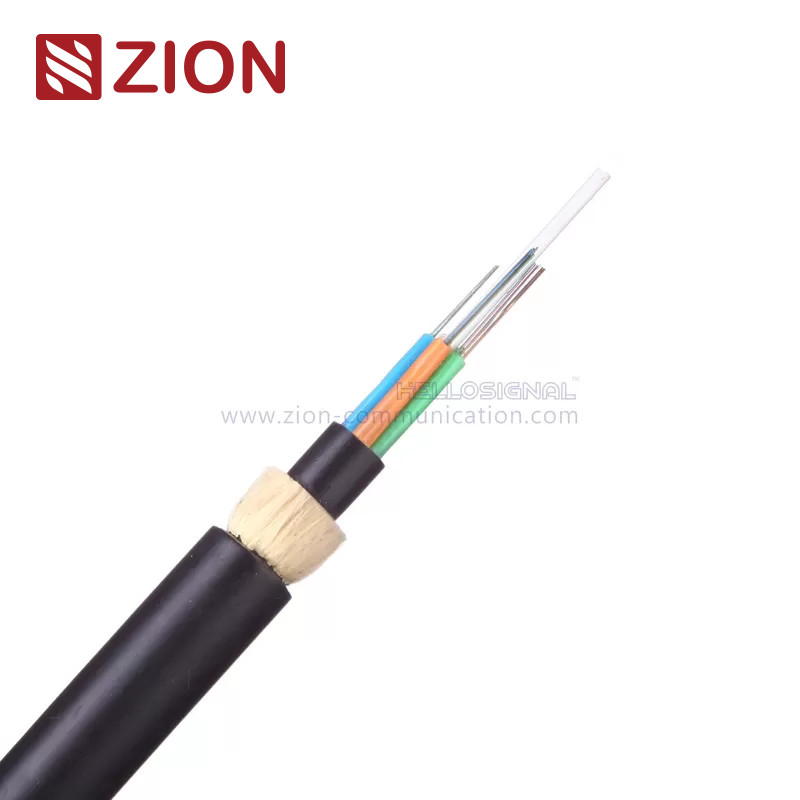

جميع ADSS عازلة للصوت الكابلات الهوائية ADS مع PE أو AT غمد الخارجي

المعلومات الأساسية
مكان المنشأ: الصين
اسم العلامة التجارية: Zion communication OR OEM
إصدار الشهادات: CE, ROHS, VDE, UL
رقم الموديل: كابل الألياف البصرية ADSS
الحد الأدنى لكمية: 10 كم
تفاصيل التغليف: 1000 متر أو 2000 متر / طبل خشبي
وقت التسليم: عادة 25 يوم عمل
شروط الدفع: T/T، خطاب الاعتماد
القدرة على العرض: 600 كم / شهر
معلومات تفصيلية
وحدة الألياف: YOFC G.652D حشوة 1: مجمع تعبئة أنبوب
الة النفخ: أنبوب فضفاض حشوة 2: مجمع تعبئة الكابلات
عضو القوة: PRP غمد داخلي: Fe
الغلاف الخارجي: PE أو AT اللون: أسود
صفقة: 1000 م ، 2000 م ، طبل خشبي
تسليط الضوء:

كابل الألياف البصرية لمسافات طويلة

,

كابل إيثرنت الألياف البصرية


منتوج وصف





جميع الكابلات الهوائية ذاتية الدعم العازلة ADSS مع PE أو AT الغلاف الخارجي





تفاصيل سريعة:



  • جميع الكابلات الهوائية عازلة ذاتية الدعم
  • كبل الألياف البصرية ADSS
  • G.652D أو G.657A
  • قطر الكابل: 13.0 مم ؛13.6mm; 0.6 مم ؛ 14 14.5مم
  • الشد الأقصى المسموح به: 6000N / 10000N / 15000N
  • قوة الانهيار: 15000N / 24000N / 36000N
  • امتداد مناسب (NESC Standard.m): 150/250/320
  • يتوافق كبل ADSS مع المعيار IEEE 1222-2004 وكذلك IEC60794-1.



وصف:



ADSS cable is loose tube stranded. كابل ADSS هو أنبوب فضفاض عالق. Fibers, 250μm, are positioned into a loose tube made of a high الألياف ، 250 ميكرومتر ، يتم وضعها في أنبوب فضفاض مصنوع من ارتفاع

modulus plastic. معامل البلاستيك. The tubes are stranded around a FRP (Fiber Reinforced Plastics) as a non-metallic تقطعت الأنابيب حول FRP (البلاستيك المقوى بالألياف) كمادة غير معدنية

central strength member into a compact and cicular cable core. عضو قوة مركزية في قلب كابل مدمج ودائري. After the cable is filled with filling compound, it is covered with thin PE (Polyethylene) sheath as inner sheath. بعد ملء الكابل بمركب تعبئة ، يتم تغطيته بغلاف PE (البولي إيثيلين) الرقيق كغلاف داخلي. After stranded layer of بعد أن تقطعت بهم السبل طبقة

يتم تطبيق خيوط الأراميد على الغلاف الداخلي كعضو قوة ، ويكتمل الكابل

PE أو AT (مضاد للتتبع)كغلاف خارجي.



التطبيقات:

  • لخط الطاقة العلوي تحت 110KV ، يتم تطبيق الغلاف الخارجي PE.
  • بالنسبة لخط الطاقة العلوي الذي يساوي أو يزيد عن 110 كيلو فولت ، يتم تطبيق الغلاف الخارجي AT.
  • يمكن أن يخصص التصميم المخصص لكمية الأراميد وعملية الضفيرة الطلب على مختلف الامتدادات.
KT3002 جميع الكابلات الهوائية ذاتية الدعم العازلة ADSS مع PE أو AT غمد خارجي
الوصف والمعايير:



ADSS cable is loose tube stranded. كابل ADSS هو أنبوب فضفاض عالق. Fibers, 250μm, are positioned into a loose tube made of a high الألياف ، 250 ميكرومتر ، يتم وضعها في أنبوب فضفاض مصنوع من ارتفاع

modulus plastic. معامل البلاستيك. The tubes are stranded around a FRP (Fiber Reinforced Plastics) as a non-metallic تقطعت الأنابيب حول FRP (البلاستيك المقوى بالألياف) كمادة غير معدنية

central strength member into a compact and cicular cable core. عضو قوة مركزية في قلب كابل مدمج ودائري. After the cable is filled with filling compound, it is covered with thin PE (Polyethylene) sheath as inner sheath. بعد ملء الكابل بمركب تعبئة ، يتم تغطيته بغلاف PE (البولي إيثيلين) الرقيق كغلاف داخلي. After stranded layer of بعد أن تقطعت بهم السبل طبقة

يتم تطبيق خيوط الأراميد على الغلاف الداخلي كعضو قوة ، ويكتمل الكابل

PE أو AT (مضاد للتتبع) كغلاف خارجي.



يتوافق كبل ADSS مع المعيار IEEE 1222-2004 وكذلك IEC60794-1.

مميزات:
أداء ميكانيكي جيد ودرجة الحرارة ؛
أنبوب فضفاض عالي القوة مقاوم للتحلل المائي ؛
مركب تعبئة أنبوب خاص يضمن حماية حرجة للألياف ؛
اثنان FRPs متوازيان يضمنان قوة الشد ؛
غمد PE يحمي الكابلات من الأشعة فوق البنفسجية ؛
قطر صغير وخفيف الوزن وتركيب ودية ؛
طول التسليم طويل.

المعايير الفنية:

المرجع

قطر الدائرة

مم

الوزن المرجعي

كغم كم

الحد الأقصى المسموح به للعمل الشد (N)

كسر

قوة

(ن)

مناسبة سبان أ

معيار NESC

)

مناسبة سبان ب

معيار NESC

)

13.0 PE-132 / AT-142 6000 15000 230 150
13.6 PE-145 / AT-156 10000 24000 370 250
14.5 PE-164 / AT-177 15000 36000 480 320

خصائص الألياف الضوئية:
    ع 652 ع 655 50/125 ميكرون 62.5 / 125 ميكرومتر
التوهين
(+ 20 ℃)
@ 850 نانومتر     .03.0 ديسيبل / كم .03.0 ديسيبل / كم
@ 1300nm     .01.0 ديسيبل / كم .01.0 ديسيبل / كم
@ 1310nm ≤0.36
ديسيبل / كم
.400.40
ديسيبل / كم

@ 1550nm .220.22
ديسيبل / كم
.230.23
ديسيبل / كم

عرض النطاق الترددي (الفئة أ) @ 850 نانومتر     ≥600 ميغا هرتز · كم ≥200 ميجا هرتز · كم
@ 1300nm     ≥1200 ميجاهرتز · كم ≥600 ميغا هرتز · كم
الفتحة العددية     0.200 ± 0.015 غ 0.275 ± 0.015NA
قطع كابل الطول الموجي λcc 601260nm 501450 نانومتر
درجة حرارة التخزين / التشغيل: -40 ℃ إلى + 70 ℃
معلومات الطلب:
العلامات Zion communication KT3002 ADSS XXX M (أو حسب طلب الزبون)
صفقة 1000 م أو 2000 م ، طبل خشبي (أو حسب طلب الزبون)
موعد التسليم عادة بعد 25 يومًا من استلام الإيداع.





ميزة تنافسية:



1 ، من المواد الخام إلى المنتجات النهائية ، نقوم بإجراء فحوصات مكثفة على الجودة للحفاظ على جودة منتجاتنا:

أ ، المواد الواردة التي تفقدها مراقبة الجودة.

ب ، مراقبة عملية التصنيع

ج: إجراءات التصنيع

ب: تدريب العاملين يومياً / أسبوعياً / شهرياً

ج: دليل تعليمات العمل في كل محطة عمل

D: تم تنفيذ نظام 5S

E: إجراء صيانة الجهاز

ج- مراقبة الجودة والتفتيش النهائي

سيقوم موظفو مراقبة الجودة بفحص المواد ومعالجة المنتج والمنتج النهائي وفقًا للمواصفات أو إجراء الاختبار.

2 ، تركز جهودنا في البحث والتطوير على تعزيز وتطوير تقنيات العناصر اللازمة لدعم النمو والنجاح في المستقبل للعملاء والاتصالات الصهيونية

3, We know customers have urgent needs. 3 ، نحن نعلم أن العملاء لديهم احتياجات عاجلة. We are skilled at effective communication to interact with customers.In order to provide prompt service, we can answer for you 7*24 hours. نحن ماهرون في التواصل الفعال للتفاعل مع العملاء ، من أجل تقديم خدمة سريعة ، يمكننا الرد عليك 7 * 24 ساعة.

4 ، يمكننا الإجابة بسرعة ومهنيا للاستفسار

5 ، يمكن إنتاج وتنظيم أكثر من 1000 نوع من الكابلات والموصلات والتجميع منا

6 ، التسليم في الوقت المناسب
